Περιγραφή Εφαρμογή:

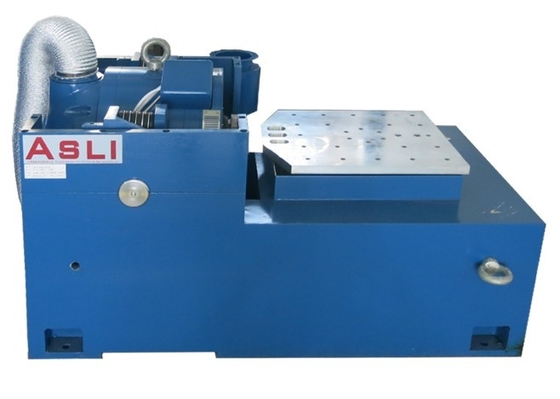

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων 3000N με πρότυπο UN38.3Η χρήση του σε εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα.με διπλή μαγνητική δομή κυκλώματος, αυτοδημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενη υποστήριξη και ρυμουλκούμενοι ρυμουλκούμενοι και γραμμική καθοδήγησηΑπομόνωση τρυνιόν προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική (μισό-σινου, τραπεζοειδές,Δοκιμαστικό φάσμα απόκρισης σφυγμού και σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
| Πρότυπο: ES-3 | |
|---|---|
| Δυνατότητα στροφής | 300kgf |
| Τυχαία ώθηση | 300kgf |
| Στόχος πρόσκρουσης | 600kgf |
| Πεδίο συχνότητας | 2~2500Hz |
| Συνεχιζόμενη εκτόπιση | 25 χιλιοστά |
| Η επίδραση της εκτόπισης | 25 χιλιοστά |
| Μέγιστη ταχύτητα | 10,8m/s |
| Μέγιστη επιτάχυνση | 981m/s2 |
| Διάμετρος κυλιόμενης σπείρας | Φ150 mm |
| Επιτρέψτε εκκεντρική στιγμή | > 196N.m |
| Σημείο σύνδεσης φορτίου | 6 piont |
| Εξισοδύναμη μάζα κινούμενων μερών | 3 κιλά |
| Μέγεθος βίδες των τραπεζών (πρότυπο) | M8 |
| Πίνακας διάταξης βίδες (διάμετρος, περίμετρος) | 8 στο Φ100mm,8 στο Φ200mm. |
| Συχνότητα άξιας απομόνωσης | 3Hz |
| Μέγιστο φορτίο | 120 κιλά |
| Διαρροή μαγνητικού ρεύματος | <1mT |
| Μέγεθος (χωρίς συσκευασία) ((L×W×H) | 730 mm × 550 mm × 650 mm |
| Δείκτης δονήσεων | 450 κιλά |
Χαρακτηριστικά μηχανής δοκιμής δονήσεων:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7. Στατική δυσκαμψία, δυναμική δυσκαμψία του μικρού μπαλόνιου ρουλευτή, αυξάνοντας την ικανότητα ρουλευτή του τραπεζιού δονήσεων, βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.

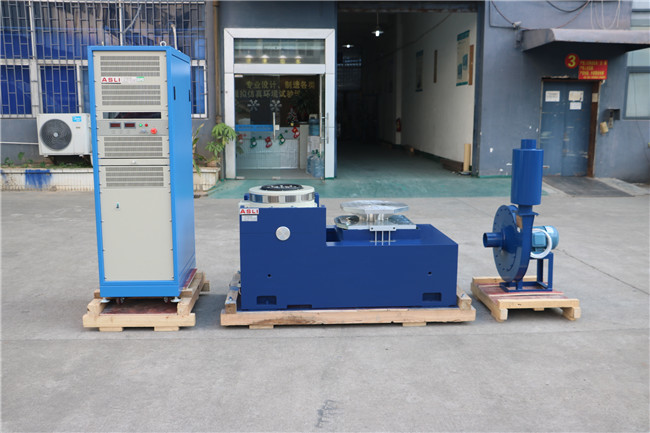

ΣύνθεσηΜηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων υψηλής συχνότητας:
Δοκιμαστικό πάγκο δονήσεων, ενισχυτής ισχύος, ανεμιστήρας ψύξης, τραπέζι μετατόπισης, κατακόρυφος επεκτατής
