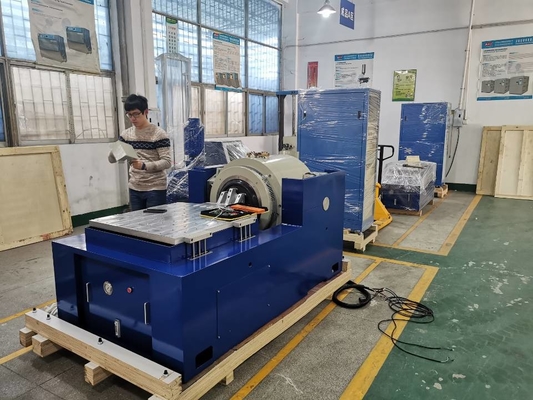

2000kg.F Εξοπλισμός δοκιμής πίνακα δονήσεων δυνάμεων για τα πρότυπα IEC 60335-2-24 και IEC 60335-2-40
Η μηχανή δοκιμής δονήσεων υψηλής συχνότητας χρησιμοποιείται κυρίως για το περιβάλλον δοκιμής δονήσεων και κρούσεων του προϊόντος, την δοκιμή διαλογής περιβαλλοντικών πιέσεων, την δοκιμή αξιοπιστίας,μπορεί να χρειαστεί να γίνουν δοκιμές για την αεροδιαστημική, επικοινωνίες, ηλεκτρονικά, ηλεκτρικά, επικοινωνίες, οικιακές συσκευές και άλλους τομείς των προϊόντων.Πρόκειται για μια πλατφόρμα δοκιμών που πληροί όλα τα είδη προδιαγραφών δοκιμών και μπορεί να εκτελεστεί, συμπεριλαμβανομένων των προδιαγραφών IEC, MIL-STD, JIS, ASTM και άλλων.
Μηχανή υψηλής συχνότητας δονήσεων Παράμετρος:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Καθορισμένη ταχύτητα (m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Κουμπίνα μετακίνησης (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Χαρακτηριστικά του προϊόντος
* Ευέλικτο σύστημα ανάρτησης και ευθεία καθοδήγηση, ισχυρή αντοχή, καλή οδήγηση και υψηλή σταθερότητα.
* Η στατική δυσκαμψία του κεντρικού αερόσακου φορτίου είναι μεγάλη, η δυναμική δυσκαμψία είναι μικρή, η αντοχή είναι ισχυρή και η δυναμική απόδοση είναι εξαιρετική.
* Ταχεία αυτοεξέταση διάγνωσης και προστασία της αλυσίδας, υψηλή ασφάλεια και αξιοπιστία.
* Η συσκευή απομόνωσης και αποσβεστικής λειτουργίας του αερόσακου καθιστά τον δονητή απαλλαγμένο από το ειδικό υπόστρωμα, αναπαράγει τέλεια το κύμα των δονήσεων και μειώνει τη μετάδοση των δονήσεων.
* Παροχή διαφορετικής χρήσης οριζόντιων και κάθετων πλατφορμών επέκτασης·
* Μπορεί να χρησιμοποιηθεί με όλα τα είδη ρυθμιστών δονήσεων και η λειτουργία είναι απλή.

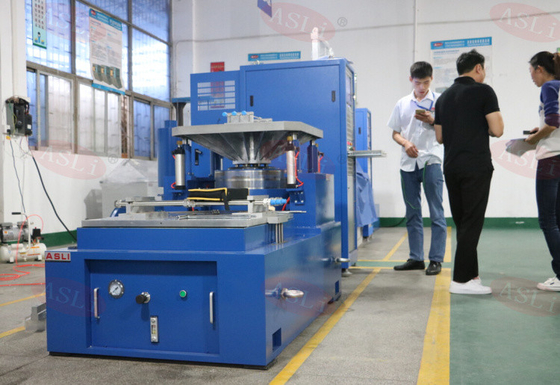

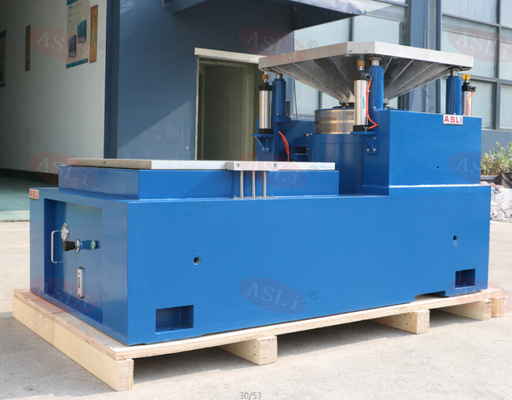

οριζόντια χαρακτηριστικά του σταθμού:
Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, για να βελτιωθεί η ικανότητα φόρτωσης και η απόδοση ολόκληρου του πάγκου μηχανής.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Επικοινωνήστε μαζί μας για περισσότερες πληροφορίες σχετικά με τον εξοπλισμό δοκιμής πίνακα δονήσεων δυνάμεων 2000kg.F για τις προδιαγραφές IEC 60335-2-24 και IEC 60335-2-40.
