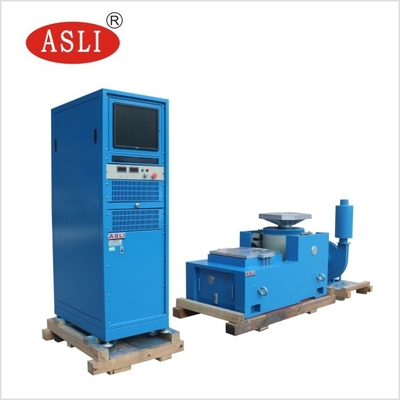

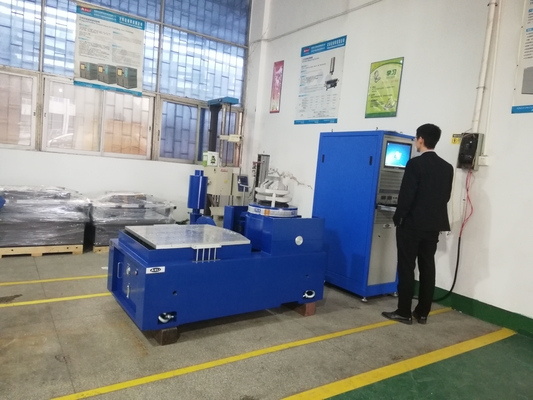

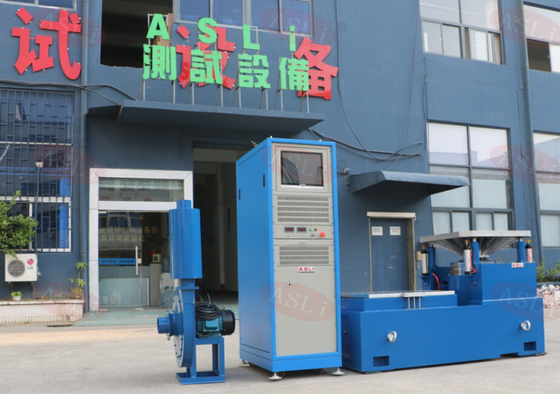

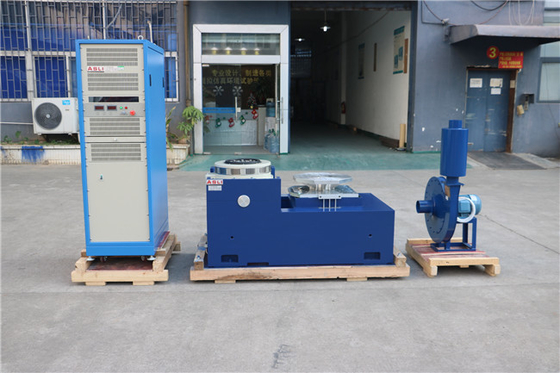

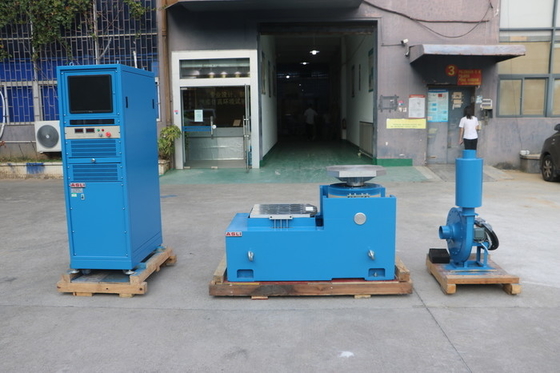

Εργαστηριακό ηλεκτρομαγνητικό σύστημα δοκιμής δονήσεων σε τραπέζι για κουνιστήρες υψηλής συχνότητας
Γιατί απαιτείται δοκιμή δονήσεων;
Κάθε δομή μπορεί να δονείται και έχει συγκεκριμένες συχνότητες (συχνότητες συντονισμού) στις οποίες δονείται με το μεγαλύτερο εύρος.Η δοκιμή των σινουσοειδών δονήσεων είναι σημαντική για να κατανοήσουμε πώς κάθε δομή δονείται φυσικά..
Το ASLI Brand vibration shaker table μπορεί να ολοκληρώσει αντίστοιχα δοκιμή σινουσοειδών δονήσεων και δοκιμή ευρυζωνικών τυχαίων δονήσεων,και μπορεί να ολοκληρώσει την κλασική (μισό σινουοειδή) εξέταση φάσματος αντίδρασης παλμού και σοκΜπορεί επίσης να συνδυαστεί με ένα θάλαμο δοκιμής θερμοκρασίας και υγρασίας.
Εργαστηριακό ηλεκτρομαγνητικό τύπο υψηλής συχνότητας δονήματος shaker σύστημα δοκιμής δονήματος τραπέζι χρησιμοποιείται ευρέως στους τομείς της εθνικής άμυνας, του όπλου, της αεροπορίας, της διαστημικής πτήσης, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, μεταφορές και οικιακές συσκευές.
Τεχνική παράμετρος:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Για κάθετο διευρυτήρα
ASLI μάρκα δονητικό τραπέζι VT κατακόρυφο επεκταμένο πάγκο και καθορισμένα σφραγίδες, με ακρίβεια υπολογίζεται, περίτεχνο σχεδιασμό,Για να διασφαλιστεί ότι ο πελάτης απέκτησε την καλύτερη απόδοση σύμφωνα με την τέλεια δομήΥψηλής ποιότητας υλικό και κατασκευή.

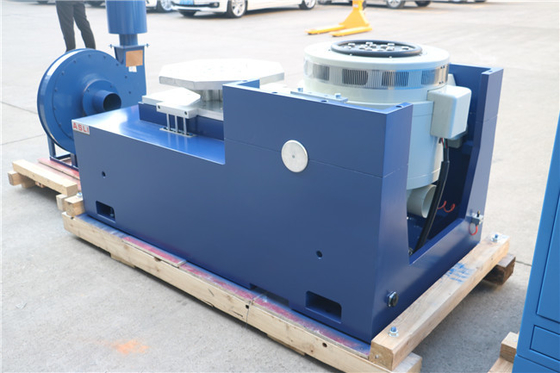

Για οριζόντιο διευρυτήρα
ASLI μάρκα δονητικό τραπέζι shaker Μέσα από μικρό πάγκο φόρτωσης για να συνειδητοποιήσει υψηλότερη επιτάχυνση και συχνότητα εργασίας, για τη βελτίωση της χωρητικότητας φόρτωσης και της απόδοσης ολόκληρης της μηχανής πάγκο.
Το οριζόντιο πάγκο και το πάγκο δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση προκατάληψης.
Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
