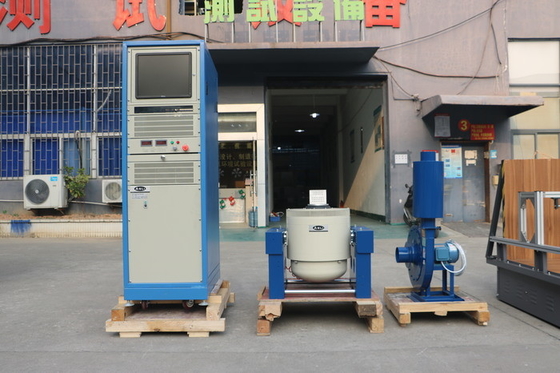

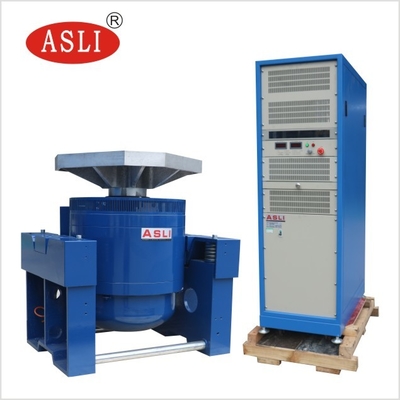

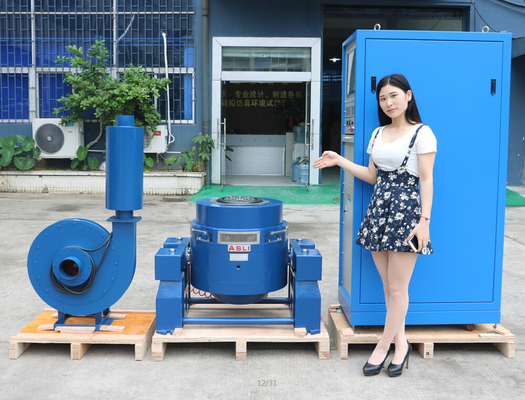

Δονητής δόνησης υψηλής συχνότητας τύπων ηλεκτροδυναμικής για την ημιτονοειδή δοκιμή δόνησης
Product Details
| Δύναμη sinus: | 3000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | Κάθετη | Επιτάχυνση: | 100g |
| Συχνότητα: | 3~3500HZ | Δύναμη: | 380v 3 φάση |
| Μετατόπιση: | 25 χιλιοστά | Δοκιμή: | Ημιτονοειδής |
| Επισημαίνω |
Δονητής 1.6m/s δόνησης υψηλής συχνότητας,Δονητής 3500hz δόνησης υψηλής συχνότητας,Ημιτονοειδής ηλεκτροδυναμικός δονητής δοκιμής δόνησης |
||
Product Description
Κατεβάστε το ES-3A Vibration Tester PDF (έγγραφο προδιαγραφών)
Είμαστε ένας κατασκευαστής της ηλεκτροδυναμικής υψηλής συχνότητας δοκιμαστή δονήσεων και υψηλής συχνότητας δοκιμαστή κούρασης δονήσεων σειρά προϊόντων.Ο εξοπλισμός μας υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος., αυτοδημιουργούμενοι κύκλοι δράσης σκελετού, αεροπορική υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση τροναρίου.
Αυτά τα συστήματα μπορούν να ολοκληρώσουν δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y και Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικές δοκιμές παλμών (μισό σινου, τραπεζοειδές,Δοκιμαστικές δοκιμές για το φάσμα απόκρισης σε σοκΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίγωνο απομονωτικό θεμέλιο αφιερωμένο στην απομόνωση από δονήσεις, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του αερόστατου εφοδιασμού είναι μικρές, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
- Μέσα σε ένα μικρό πάγκο φόρτωσης, μπορεί να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.

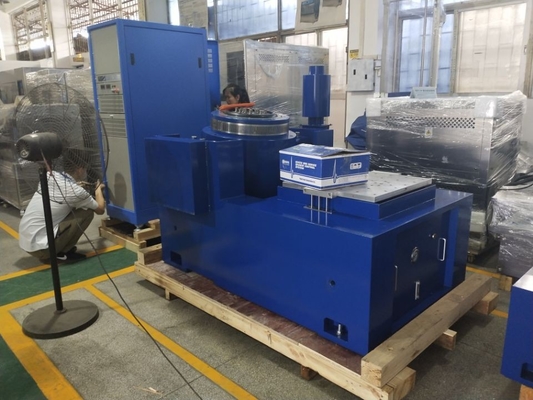

- Ο οριζόντιος πάγκος και ο πάγκος δονήσεων αποτελούν ολοκληρωμένο τύπο, με τέλεια δομή και εύκολη εγκατάσταση και ρύθμιση.
- Στατική τροχιά πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
- Ενσωματωμένη αντλία πετρελαίου, καλή δομή και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 | 5 ¢ 1000 | 6.6 |
| LT0303 | 300×300×26 | 51500 | 7.8 |
| LT0303 | 300 × 300 × 30 | 5 ¢ 2000 | 9.0 |
| LT0404 | 400 × 400 × 22 | 5 ¢ 1000 | 11.2 |
| LT0404 | 400 × 400 × 26 | 5·1400 | 13.2 |
| LT0404 | 400 × 400 × 30 | 5 ¢ 2000 | 16.0 |
| LT0505 | 500 × 500 × 25 | 5 ¢ 1000 | 19.3 |
| LT0505 | 500 × 500 × 30 | 51500 | 23.1 |
| LT0505 | 500 × 500 × 35 | 5 ¢ 2000 | 27.0 |
| LT0606 | 600 × 600 × 25 | 5 ¢ 1000 | 27.5 |
| LT0606 | 600 × 600 × 30 | 5'1200 | 33.0 |
| LT0606 | 600 × 600 × 40 | 5 ¢ 2000 | 45 |
| LT0707 | 700 × 700 × 25 | 5 ¢ 800 | 36.8 |
| LT0707 | 700 × 700 × 30 | 5 ¢ 1000 | 44.2 |
| LT0707 | 700 × 700 × 35 | 51500 | 52 |
| LT0808 | 800 × 800 × 30 | 5 ¢ 1000 | 57.7 |
| LT0808 | 800 × 800 × 40 | 51500 | 76.9 |
| LT0808 | 800 × 800 × 45 | 5 ¢ 2000 | 86.5 |
| LT1010 | 1000 × 1000 × 30 | 5 ¢ 1000 | 89.1 |
| LT1010 | 1000 × 1000 × 40 | 51300 | 118.8 |
| LT1010 | 1000 × 1000 × 50 | 51500 | 147 |
| LT1212 | 1200 × 1200 × 30 | 5 ¢ 800 | 126 |
| LT1212 | 1200×1200×40 | 51100 | 168 |
| LT1212 | 1200 × 1200 × 50 | 5·1400 | 210 |

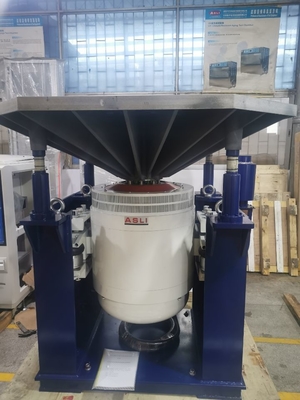

Οι κατακόρυφοι επεκταμένοι πάγκοι VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται με λεπτομέρεια για να διασφαλιστεί ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις σύμφωνα με την τέλεια δομή.υλικό υψηλής ποιότητας, και την κατασκευή.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τον ηλεκτροδυναμικό τύπο υψηλής συχνότητας δονητή δονήματος για δοκιμή σινουζοειδούς δονήματος, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας.
