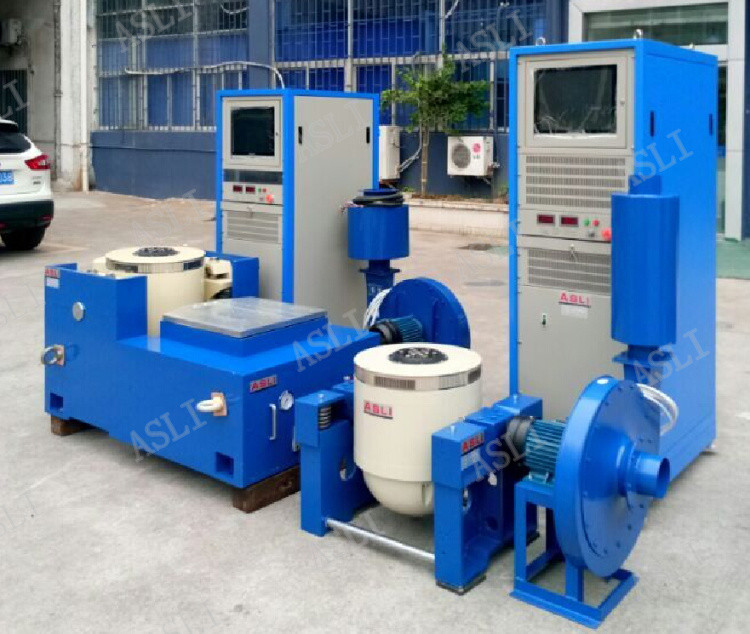

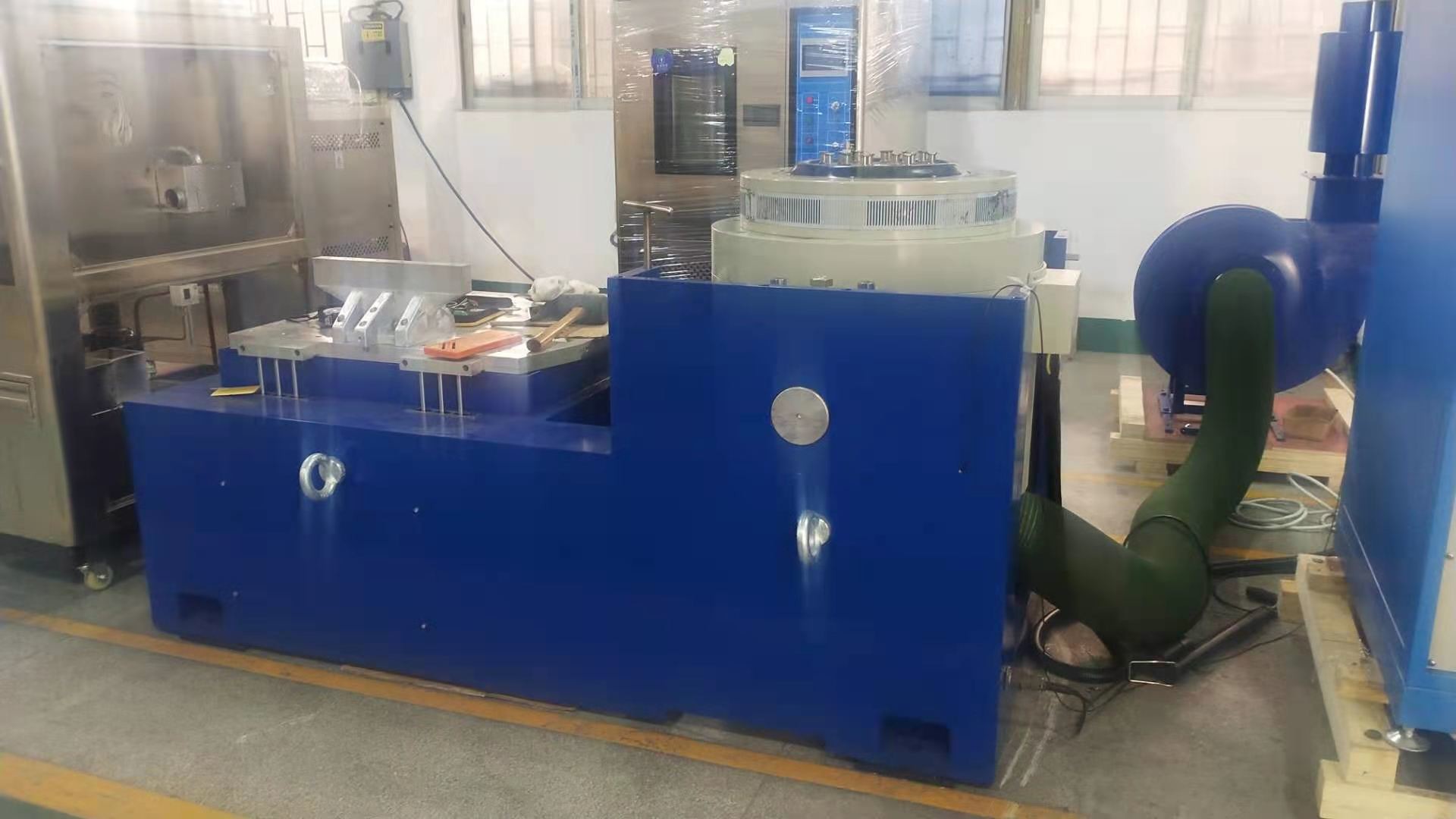

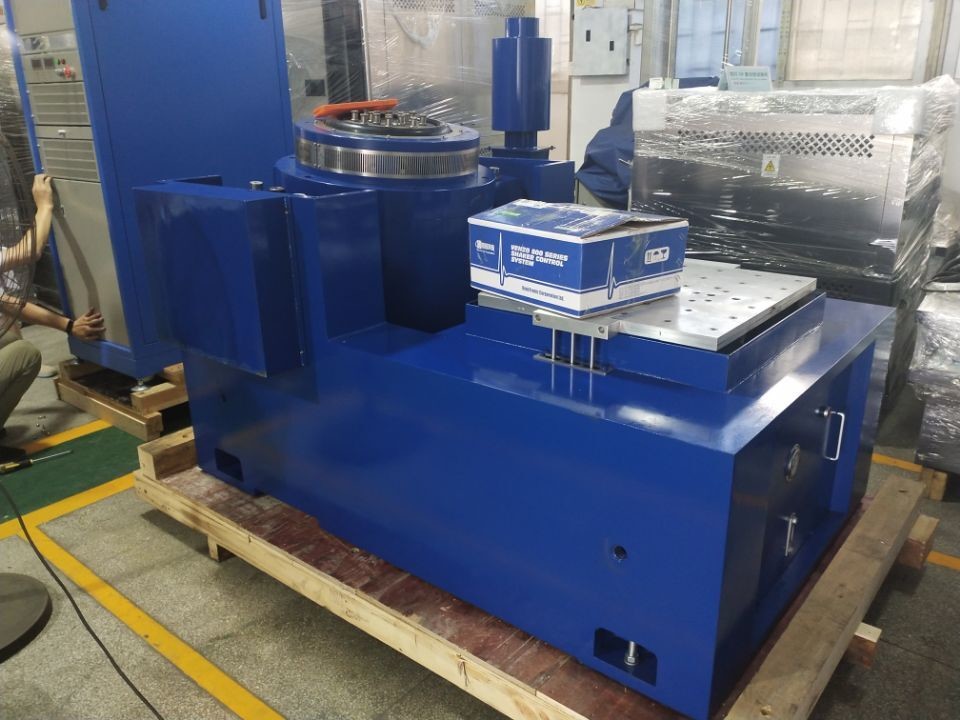

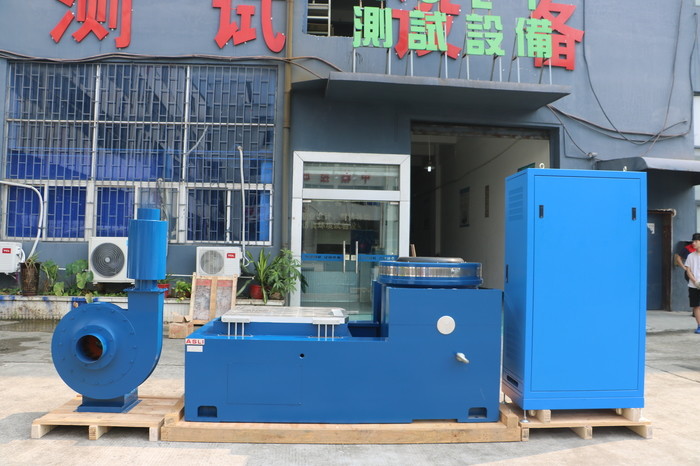

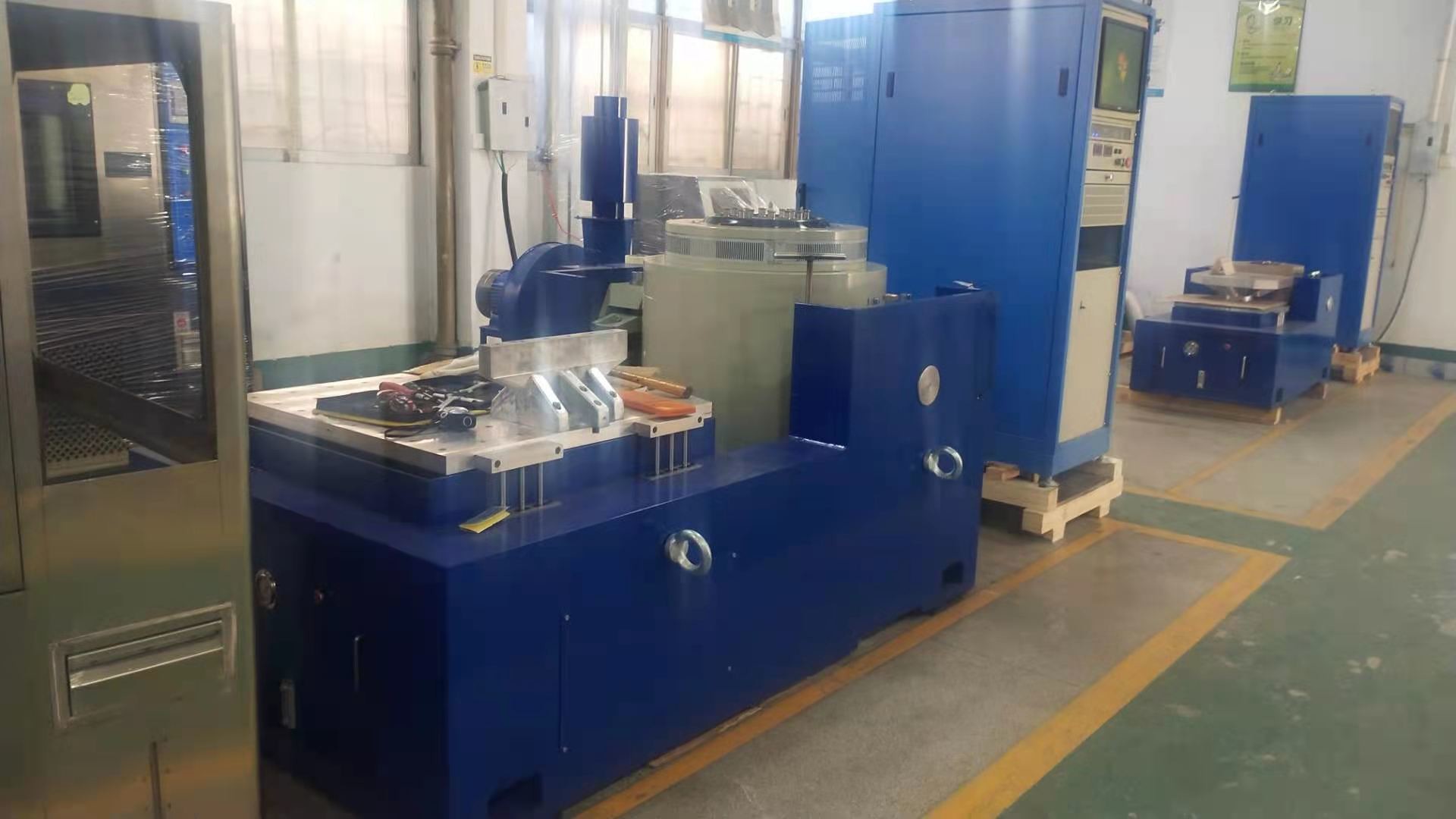

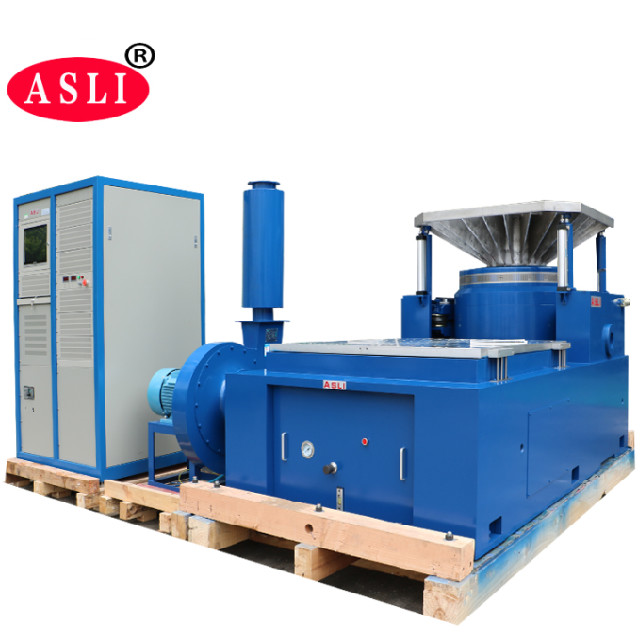

Το σύστημα δοκιμών δόνησης υψηλής συχνότητας χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δόνησης και κλονισμού προϊόντων, δοκιμές ελέγχου περιβαλλοντικού στρες, δοκιμές αξιοπιστίας. Ο ηλεκτρομαγνητικός ελεγκτής δόνησης σχεδιάζεται εξ ολοκλήρου σύμφωνα με το πρότυπο των σχετικών δοκιμών μπαταριών, προσομοιώνοντας υπό ορισμένες συνθήκες τη δοκιμή δόνησης της μπαταρίας, η μπαταρία ή η συστοιχία μπαταριών στερεώνεται στο τραπέζι δόνησης, σύμφωνα με την καθορισμένη συχνότητα, την επιτάχυνση και τον τρόπο μετατόπισης κατά μήκος της δόνησης του δείγματος της μπαταρίας σε τρεις αμοιβαία κάθετες κατευθύνσεις, η μετρημένη μπαταρία δεν πρέπει να διαρρέει, να μην χάνει την καρδιά της, να μην σπάει, να μην προκαλεί φωτιά και έκρηξη. Το πεδίο εφαρμογής της δοκιμής δόνησης είναι εξαιρετικά ευρύ, από πλακέτες κυκλωμάτων, μπαταρίες, αεροπλάνα, πλοία, πυραύλους, πυραύλους, αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Κύρια Χαρακτηριστικά
* Ένα ηλεκτροδυναμικό αναδευτήρα με αερόψυξη
* Ελεγκτής δόνησης και ενισχυτής ισχύος δομημένοι σε ένα ενιαίο ντουλάπι
* Επίτευξη μέγιστης ώθησης ημιτονοειδούς 2400 newton.
* Δοκιμές X, Y, Z 3 αξόνων
Λειτουργίες Ελέγχου
* Ημιτονοειδής δόνηση σταθερής συχνότητας
* Δόνηση σάρωσης * Τυχαία δόνηση
* Κλασικό σοκ
Τυπικές εφαρμογές συστήματος
* Περιβαλλοντική δοκιμή
* Δοκιμή οθόνης στρες
* Δοκιμή Δόνησης
| Παράμετροι Ηλεκτρομαγνητικού Αναδευτήρα Δόνησης: | ||||
| Μέγιστη δύναμη διέγερσης ημιτόνου | 5000Kg.f αιχμή | |||
| Η μεγαλύτερη τυχαία δύναμη δόνησης | 5000Kg.f r.ms | |||
| Η μεγαλύτερη δύναμη δόνησης κλονισμού | 10000Kg.f αιχμή | |||
| Εύρος συχνοτήτων | DC~4000 Hz | |||
| Μέγιστη μετατόπιση | 75mm p-p (τιμή αιχμής προς αιχμή) | |||
| Μέγιστη ταχύτητα | 1.8m/s | |||
| Μέγιστη επιτάχυνση | 100G (980 m/s2) | |||
| Πρώτη συχνότητα συντονισμού | 3500Hz | |||
| Μέγιστο φορτίο | 750kg | |||
| Διάμετρος κινούμενου πηνίου (διάμετρος τραπεζιού εργασίας) | Διάμετρος 450 mm | |||
| Η ποιότητα του κινούμενου πηνίου | 50kg | |||
| Μέγιστο φορτίο | 750Kg | |||
| Βίδα τραπεζιού | 13 x M8 | |||
| Διαρροή μαγνητικής ροής | <10gauss | |||
| Διάσταση | 800mm x 800mm x 800mm (Κάθετη μηχανή) | |||
| Βάρος | Περίπου 1500Kg | |||
| Το Σύστημα Servo | ||||
| Λειτουργία | Θερμοκρασία, πίεση αέρα, μετατόπιση, υπέρταση, υπερένταση, υποτάση εισόδου, εξωτερικό σφάλμα, παροχή ρεύματος ελέγχου, λογική, έλλειψη ίσου ρεύματος εισόδου. | |||
| Ψηφιακός Ελεγκτής Δόνησης | ||||
| Διαμόρφωση υλικού | 2 κανάλια εισόδου, 1 κανάλι εισόδου | |||
| Υπολογιστής ελέγχου | Αρχικοί υπολογιστές, οθόνη υγρών κρυστάλλων (Με πληκτρολόγιο/οπτικό ποντίκι) | |||
| Λογισμικό | Λειτουργία στα Κινέζικα/Αγγλικά, ανάλυση πεδίου χρόνου και πεδίου συχνότητας, πηγή σήματος, ανάλυση συχνότητας σάρωσης ημιτόνου κ.λπ. Το WORD μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών, εμφάνιση σήματος και δεδομένων, αποθήκευση, ρύθμιση των παραμέτρων δοκιμής και ανάλυση της λειτουργίας. | |||
| Λειτουργικό σύστημα | Windows 2000/ XP | |||
| Αισθητήρας επιτάχυνσης B&W |
πεδίο συχνότητας: 1—2000Hz ευαισθησία: 50mv/g εύρος θερμοκρασίας: -24 - 250℃ |
|||
| Ηλεκτρική Απαίτηση | ||||
| Ηλεκτρική πηγή | 3 φάσεις, 380V/50Hz | |||
Οφέλη χρήστη
* Η εύκολη εγκατάσταση μπορεί να γίνει από τον χρήστη
* Διεπαφή χρήστη: οθόνη αφής lcd για τοπική λειτουργία και pc-windows (μέσω ethernet) για απομακρυσμένη
λειτουργία;
* Τοπική λειτουργία: γρήγορη εκκίνηση μιας προκαθορισμένης δοκιμής, δεκάδες προδιαγραφές δοκιμών μπορούν να αποθηκευτούν;
* Απομακρυσμένη λειτουργία: όλες οι λειτουργίες του συστήματος, συμπεριλαμβανομένου του καθορισμού της δοκιμής και της αποθήκευσης των προδιαγραφών της δοκιμής στο mostar, του ελέγχου της δοκιμής, της αναθεώρησης των δεδομένων της δοκιμής και της τεκμηρίωσης.
Εάν χρειάζεστε περισσότερες πληροφορίες σχετικά με τη Μηχανή Δοκιμών Δόνησης Τριών Αξόνων Ηλεκτροδυναμικής για Επιταχυνόμενες Δοκιμές Δόνησης, μη διστάσετε να στείλετε το ερώτημά σας.
