Δοκιμαστικό Στάντ Δονούμενων Υψηλής Συχνότητας ES-30.pdf
Σε ποια βιομηχανία είναι κατάλληλος ο πίνακας δόνησης;
Περιγραφή προϊόντος
Ο Εξοπλισμός Δοκιμής Δόνησης υιοθέτησε τη δομή διπλού μαγνητικού κυκλώματος, τους αυτόματους κύκλους δράσης σκελετού, την υποστήριξη αέρα και τα ρουλεμάν και την γραμμική καθοδήγηση, την προηγμένη σύγχρονη τεχνολογία απομόνωσης άξονα και ειδική τεχνολογία, μπορεί να ολοκληρωθεί σε τρεις άξονες X, Y, Z ημιτονοειδείς δοκιμές δόνησης και δοκιμές τυχαίας δόνησης ευρέος φάσματος, για να ολοκληρωθούν οι κλασικές δοκιμές παλμών (μισό ημίτονο, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης.
Όχι μόνο περιορισμένο σε εξαρτήματα αυτοκινήτων, αλλά χρησιμοποιείται επίσης ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών, των μεταφορών και των οικιακών συσκευών.
Τεχνικές Παράμετροι:
| Μοντέλο |
Ονομαστική Ημιτονοειδής Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα (m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγ. Φορτίο (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση κινούμενου πηνίου (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Τεχνικές παράμετροι οριζόντιου επεκτατήρα:
Τεχνικές παράμετροι κάθετου επεκτατήρα:
Το μέγεθος του πίνακα μπορεί να προσαρμοστεί~

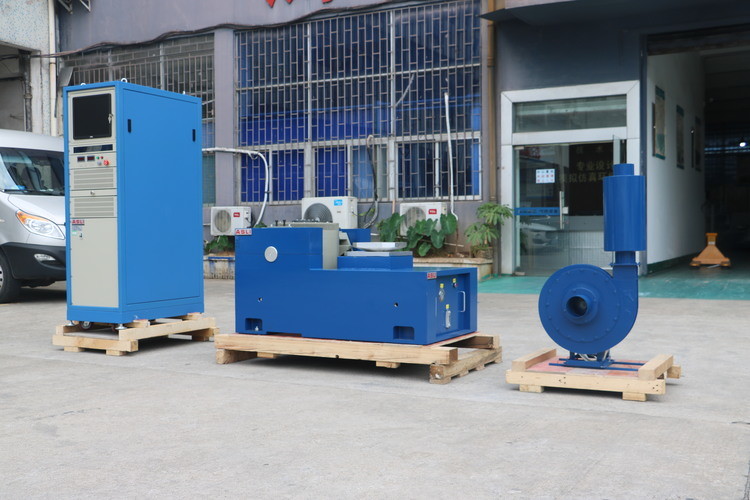

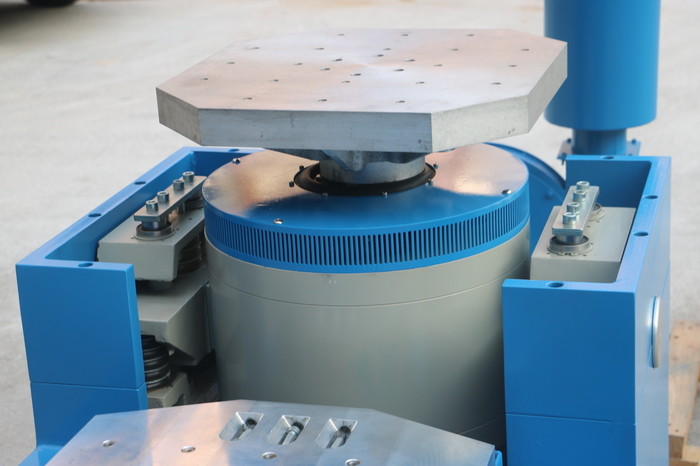

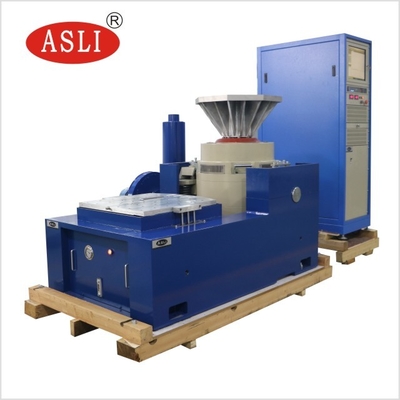

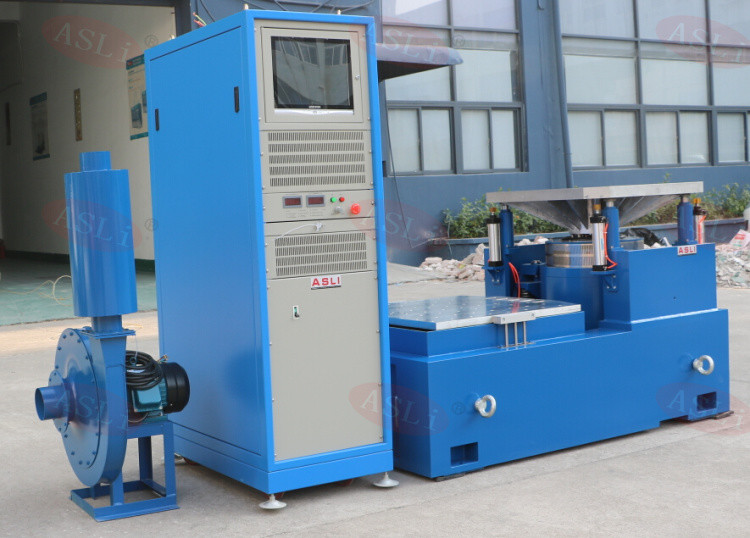

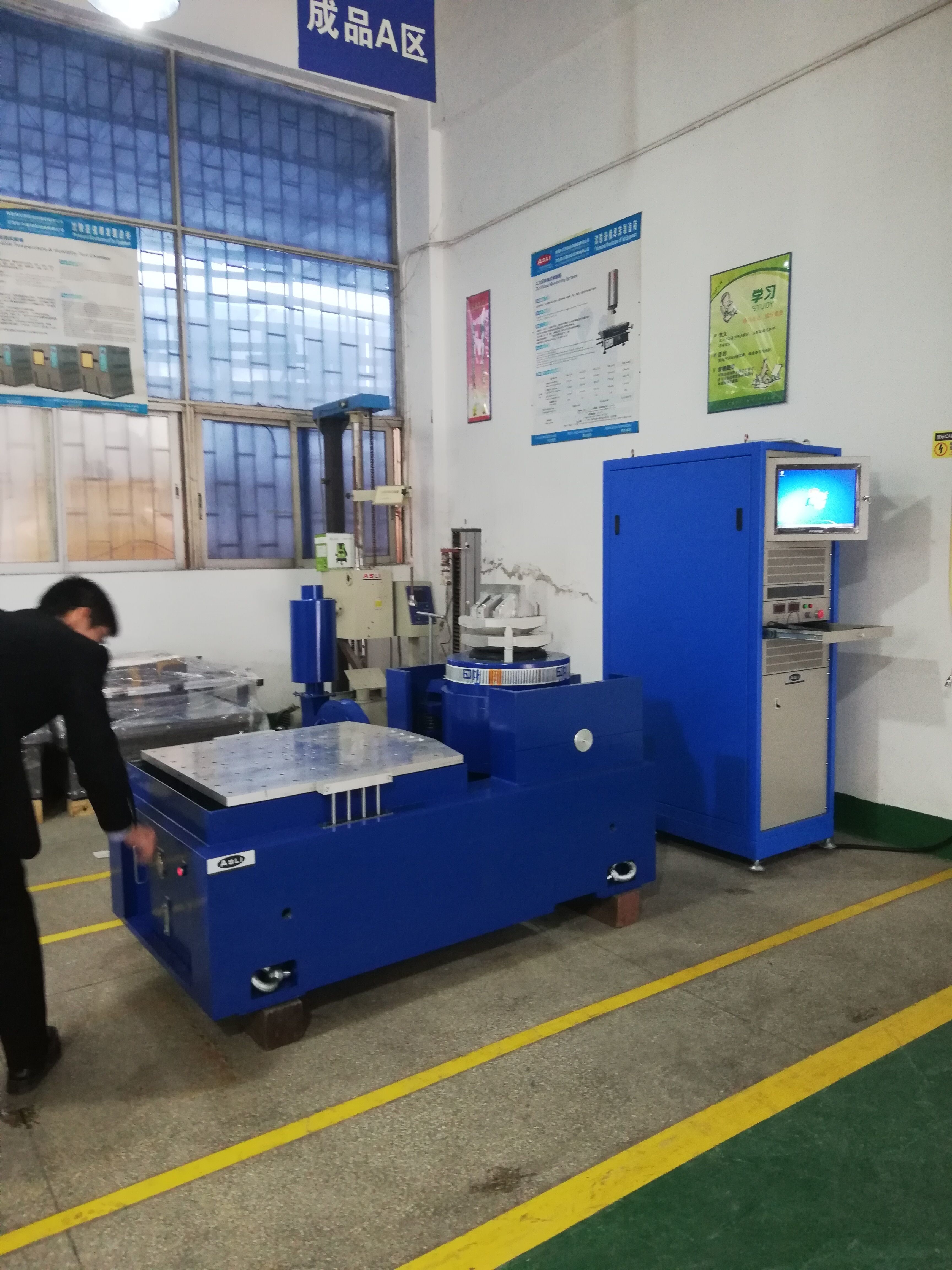

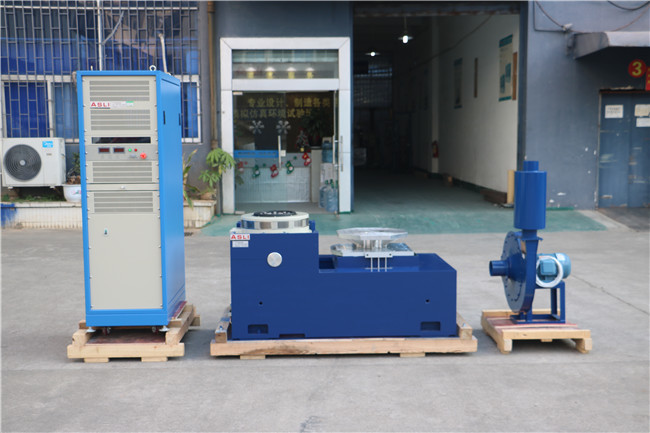

Εικόνες Ηλεκτρομαγνητικού Πίνακα Δόνησης για αναφορά:

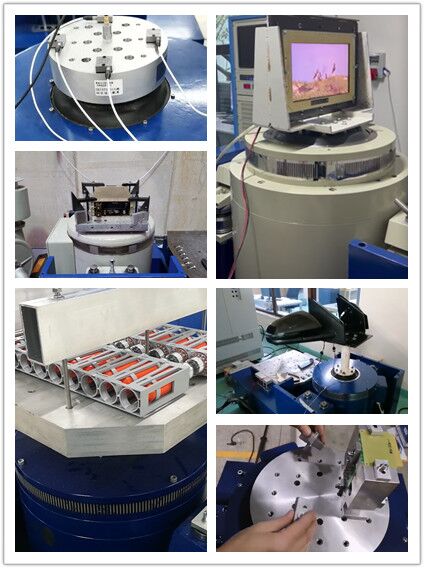

Ηλεκτρομαγνητικός Πίνακας Δόνησης για Δοκιμή Ημιτονοειδούς Δόνησης Λιθίου μπορεί να συνδυαστεί με κλιματικό θάλαμο:
Καλώς ήρθατε στην ερώτησή σας~ ^_^
