Ηλεκτρομαγνητική μηχανή δοκιμής δόνησης υψηλής συχνότητας για την επιταχυνόμενη δοκιμή δόνησης
Product Details
| Εφαρμογή: | Materila, ανταλλακτικά αυτοκινήτων, συσκευασία, οικιακά προϊόντα | Δυναμικό: | 380V |
|---|---|---|---|
| Παρέχεται υπηρεσία μετά την πώληση: | Τεχνική υποστήριξη βίντεο, Διαδικτυακή υποστήριξη, Μηχανικοί διαθέσιμοι για σέρβις μηχανημάτων στο ε | Εγγύηση: | 1 Έτος |
| Εφαρμοστέες Βιομηχανίες: | πολιτικά, ηλεκτρονικές συσκευές, αυτοκίνητα, ανταλλακτικά, ηλεκτρονικά, αεροπορία | Όνομα προϊόντος: | σύστημα δοκιμής κραδασμών |
| Δύναμη ανακίνησης: | 3KN | Κατάλληλο για: | Ανώτατα στοιχεία δοκιμής φόρτωσης 300kgs |
| Εύρος Συχνοτήτων: | 3~3500HZ | Λειτουργία: | Επιταχυνόμενη δοκιμή δόνησης |
| Επισημαίνω |
Φόρτωση 300kgs μηχανών δοκιμής δόνησης,3KN μηχανή δοκιμής δόνησης,Ηλεκτρομαγνητική επιταχυνόμενη μηχανή δοκιμής δόνησης |
||
Product Description
Το ES-3A είναι ένα ηλεκτρομαγνητικό σύστημα δοκιμής δονήσεων υψηλής απόδοσης, σχεδιασμένο για επιταχυνόμενες δοκιμές δονήσεων σε ευρύ φάσμα συχνοτήτων. Παρέχει ακριβή, αξιόπιστη διέγερση για προφίλ δοκιμών ημιτόνου, τυχαίων και κρούσης, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα βιομηχανικών και ερευνητικών εφαρμογών.
Λήψη του PDF του Δοκιμαστή Δονήσεων ES-3A (Φύλλο Προδιαγραφών)
Για να μας βοηθήσετε να προτείνουμε το καταλληλότερο σύστημα δοκιμής δονήσεων για τις ανάγκες σας, παρακαλούμε προετοιμάστε και στείλτε τις ακόλουθες λεπτομέρειες με την ερώτησή σας:
- Περιγραφή δείγματος
- Μάζα δοκιμής δείγματος
- Διαστάσεις δείγματος
- Προφίλ δοκιμής (εάν υπάρχει)
- Μέγιστη επιτάχυνση που απαιτείται για τη δοκιμή
- Κατεύθυνση δοκιμής: άξονες X, Y, Z ή μόνο κατεύθυνση Z

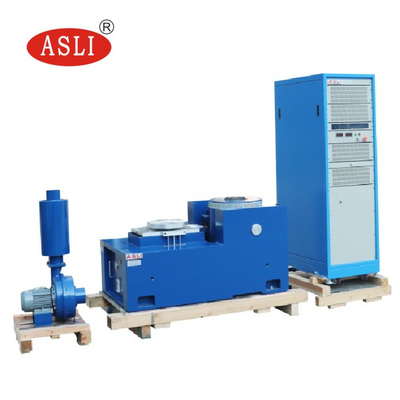

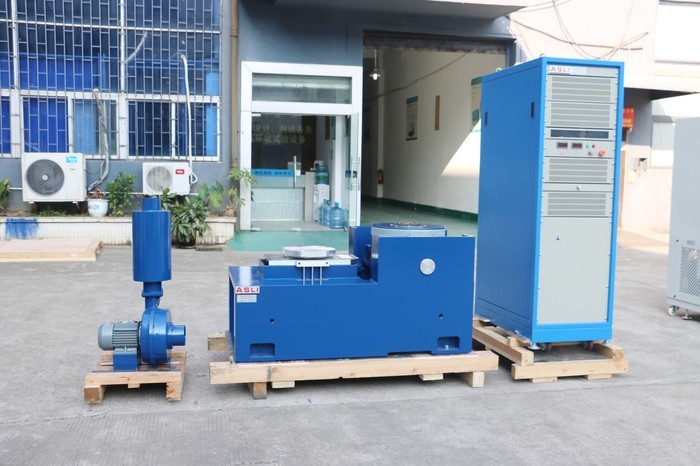

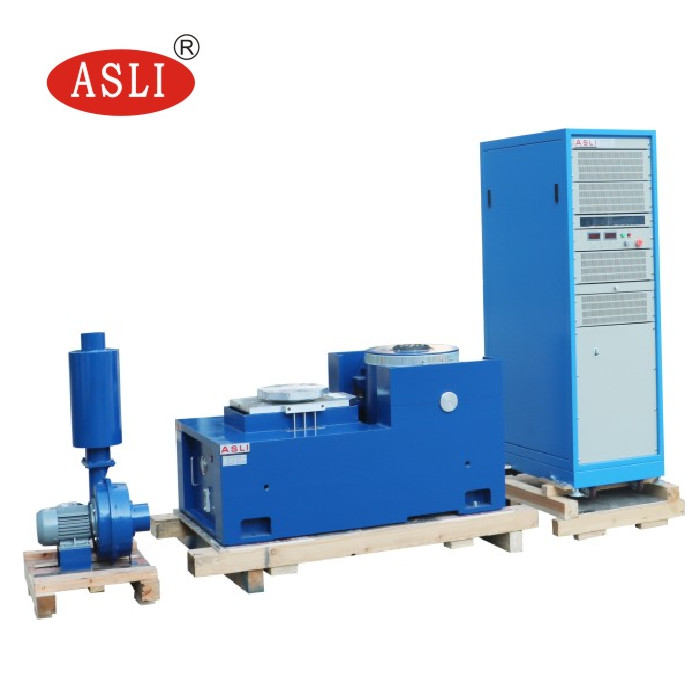

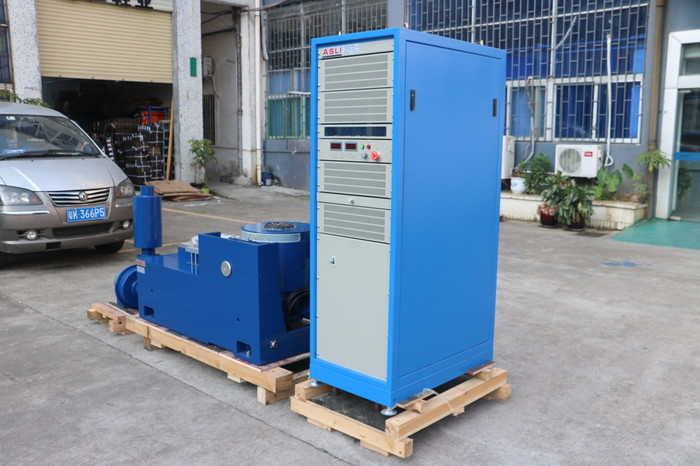

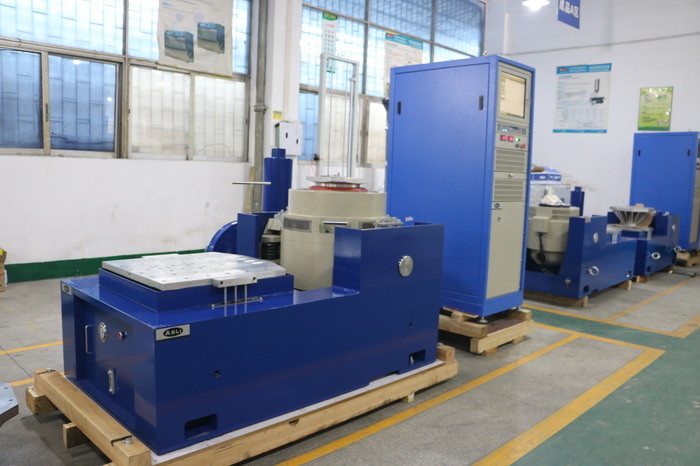

Σύστημα δοκιμής δονήσεων ψυχόμενο με αέρα με δυναμικό τραπέζι δονήσεων και προσαρμοσμένο εξάρτημα δείγματος.
| Προδιαγραφή Συστήματος | |
|---|---|
| Μοντέλο Συστήματος | ES-3 |
| Εύρος Συχνοτήτων (Hz) | 3 – 3500 |
| Ονομαστική Δύναμη — Ημίτονο (N) | 3000 |
| Ονομαστική Δύναμη — Τυχαία (N) | 3000 |
| Ονομαστική Δύναμη — Κρούση (N) | 6000 |
| Μέγιστη Επιτάχυνση — Ημίτονο (m/s²) | 1000 |
| Μέγιστη Επιτάχυνση — Τυχαία (m/s² rms) | 1000 |
| Μέγιστη Επιτάχυνση — Κρούση (m/s²) | 2000 |
| Μέγιστη Ταχύτητα — Ημίτονο (m/s) | 1.6 |
| Μέγιστη Ταχύτητα — Κρούση (m/s) | 1.6 |
| Μέγιστη Μετατόπιση — Διαδρομή (mm p-p) | 25 |
| Μάζα Κινητού Πηνίου | 3.5 kg |
| Διάσταση Κινητού Πηνίου | Ø 230 mm |
| Μέγιστο Φορτίο | 100 kg |
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p mm) | Μέγ. Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου ροκάνισμα με ευθεία και προσανατολισμένη προς την εισαγωγή ακαμψία σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο ίδρυμα τραπέζης αφιερωμένο στη χρήση δονήσεων, με βολική κινητή εγκατάσταση.
- Προηγμένη τεχνολογία ενσωματωμένη σε όλο το κινούμενο σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
- Νέος σχεδιασμός αγωγού που ενισχύει την ψυκτική επίδραση.
- Στατική ακαμψία και δυναμική ακαμψία του ρουλεμάν με μικρό φαινόμενο μπάλας, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
Οποιεσδήποτε ερωτήσεις σχετικά με την Ηλεκτρομαγνητική Μηχανή Δοκιμής Δονήσεων Υψηλής Συχνότητας για Επιταχυνόμενες Δοκιμές Δονήσεων; Καλώς ήρθατε να επικοινωνήσετε μαζί μας για περισσότερες πληροφορίες ή μια προσαρμοσμένη λύση.
