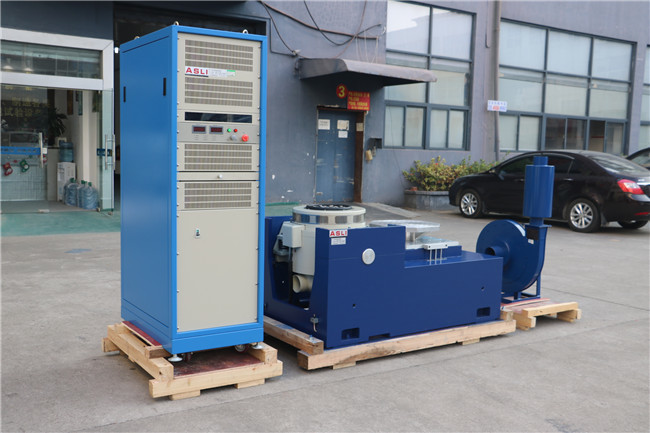

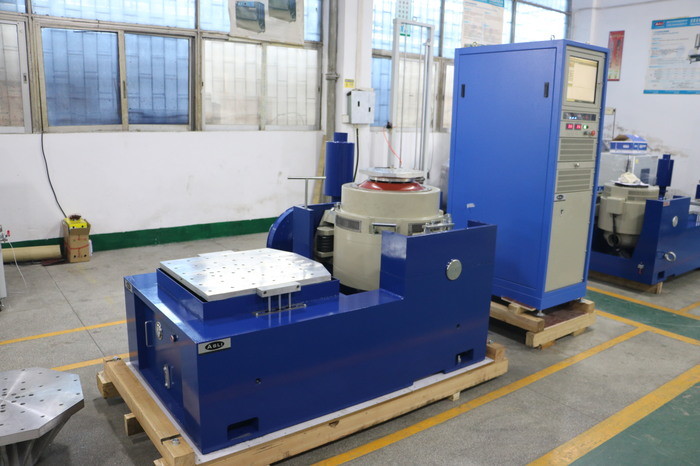

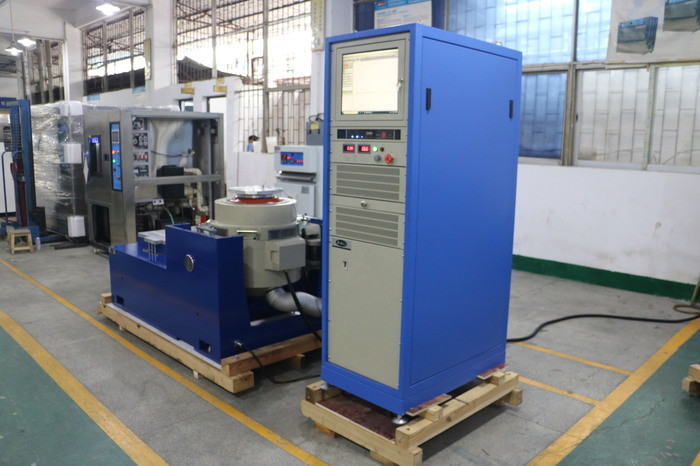

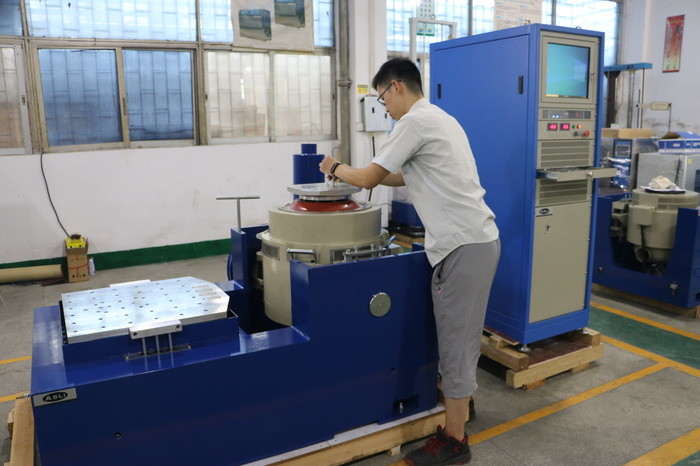

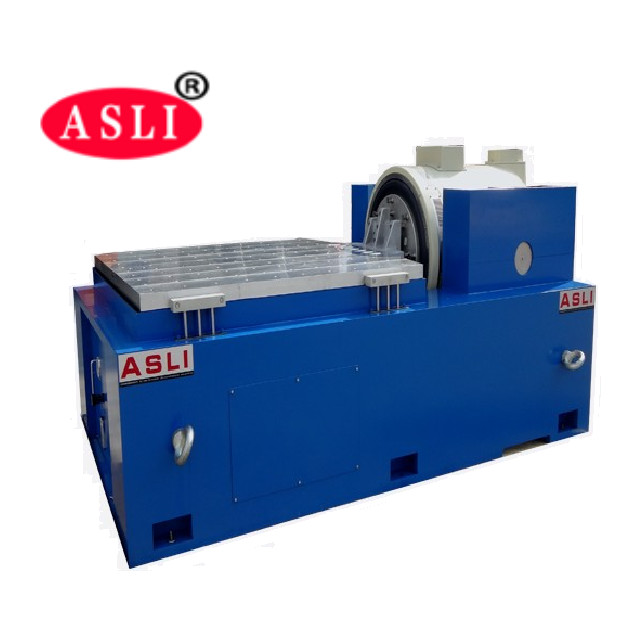

Ο εξοπλισμός δοκιμών εργαστηριακών δονήσεων μεταφορών προσομοίωσης DO-160
Αρχή λειτουργίας του συσσωρευτή δονήσεων
Η αρχή λειτουργίας του δοκιμαστή δονήσεων είναι παρόμοια με ένα ηχείο όπου η ηλεκτρικήΟ αγωγός κινείται από την ενέργεια της ηλεκτρομαγνητικής δύναμης στο μαγνητικό πεδίο.Το κίνητο μέρος παράγεται από την ισορροπία μεταξύ του ρεύματος κίνησης και της μαγνητικής ροής.Ελέγχοντας το ρεύμα κίνησης, μπορεί κανείς να ελέγξει τη γεννήτρια δονήσεων.
Το μέγιστο επίπεδο επιτάχυνσης του διεγερτή ηλεκτρομαγνητικών δονήσεων καθορίζεται από το μέγιστοΣε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε ηΗ συχνότητα συντονισμού του κινούμενου στοιχείου ρυθμίζεται υψηλότερα.από το ανώτερο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δονήσεων μπορεί να αντικατοπτρίζεται από το διάγραμμα που εμφανίζει το μέγιστοΜε τη χρήση ενός σχεδίου log-log, ο περιορισμός της μετατόπισηςμπορεί να εκφραστεί με ευθεία γραμμή με κλίση 6 dB/οκτάβα.
| Χειροκρότημα | |
| Δύναμη sinus (κορυφή) | 30kN |
| Δύναμη κρούσης (κορυφή) | 60 kN |
| Περιοχή συχνοτήτων | 5~2800Hz |
| Μετατόπιση (αδιάλειπτη) | 100 χιλιοστά |
| Μέγιστη ταχύτητα | 10,8 m/s |
| Μέγιστη επιτάχυνση | 100 G |
| Διάμετρος θωράκισης | 445 mm |
| 1η τάξη συχνότητας συντονισμού | 2,400 Hz |
| Επιτρεπόμενη εκκεντρική στιγμή | > 500 Nxm |
| Βάρος θωράκισης | 40 κιλά |
| Διάσταση βίδα HE/ST | M10 (μετρική) |
| Συχνότητα απομόνωσης από αξονικές δονήσεις | 3 Hz |
| Μέγιστο φορτίο. | 500 κιλά |
| Διαρροή μαγνητικού ρεύματος | ≤ 1 mT |
| Μέγεθος (L × W × H, χωρίς συσκευασία) | 1,330x860x1,250 mm |
| Βάρος (μη συσκευασμένο) | 2,500 kg |
| Εγκατάσταση | Καουτσούκ (απαραίτητες βίδες αγκυρώσεως) |
Μεταλλικός μηχανισμός για την παραγωγή ηλεκτρικών συσσωρευτών
1- Ακατάβλητο σύστημα ανάρτησης και γραμμική καθοδήγηση κίνησης, ισχυρή ικανότητα μεταφοράς, καλές λειτουργίες καθοδήγησης, υψηλή σταθερότητα
2Αεροπόσο κέντρου φορτίου με υψηλή στατική και χαμηλή δυναμική δυσκαμψία, ισχυρή ικανότητα μεταφοράς, τέλεια απόδοση σε διακυμάνσεις πλάτους.
3Υψηλής απόδοσης διακόπτης ισχύος κατηγορίας D, κορυφαίο ρεύμα 3-sigma, χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική στρέβλωση.
4Γρήγορη αυτοδιάγνωση με ασφάλεια, υψηλή αξιοπιστία.
5. συσκευή απομόνωσης των αερόσακων για πλατφόρμα δονήσεων χωρίς την ανάγκη για πρόσθετο θεμέλιο, τέλεια αναπαραγωγή του δονητικού κύματος και μείωση της μεταφοράς δονήσεων.

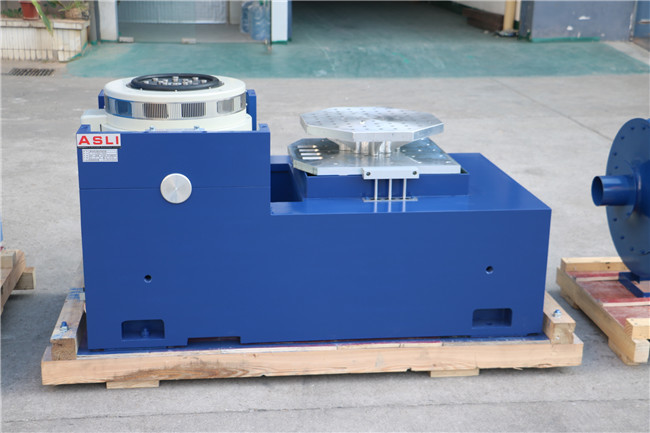

6Οριζόντιες και κατακόρυφες πλατφόρμες επέκτασης για διαφορετικές εφαρμογές.
7Απλή λειτουργία του ελεγκτή.
Ο γενικός τύπος υπολογισμού του φορέα δύναμης των συστημάτων δονήσεων:
Δύναμη ((N) = Μάζα ((kg) x Επιτάχυνση ((m/s2 ή g) x1.3 στοιχεία ασφαλείαςF=MA*1.3
Μάζα = Συναρμολόγηση κουνιστήρα + δοκιμαζόμενη διάταξη + στερεόπλοιο (κατάσημο τραπέζι/τραπέζι γλιστρίσματος με ράβδο οδηγού)
εάν χρειάζεστε περισσότερες λεπτομέρειες γιαΟ εξοπλισμός δοκιμών εργαστηριακών δονήσεων μεταφορών προσομοίωσης DO-160, μην διστάσετε να στείλετε το αίτημά σας.
