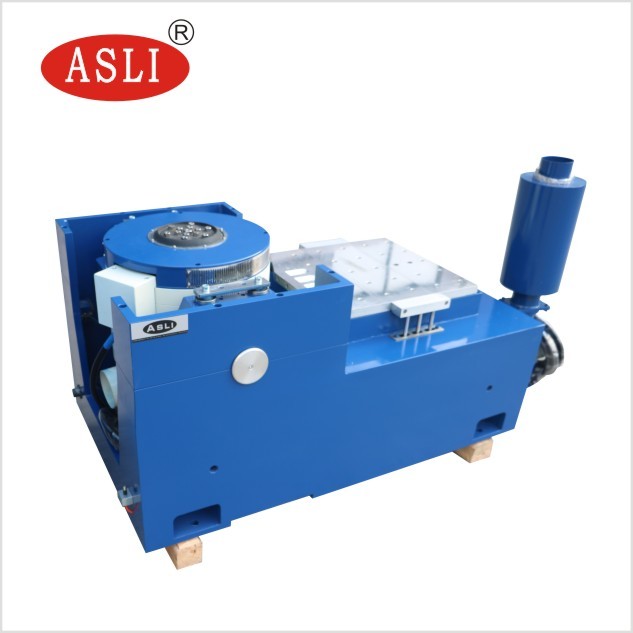

IEC 60335-2-24 Υψηλής συχνότητας κατακόρυφη και οριζόντια ηλεκτροδυναμική δονητική μηχανή
Ένας δονητής υψηλής συχνότητας είναι ένα είδος μηχανικής συσκευής που χρησιμοποιείται για τη διεξαγωγή μηχανικών δοκιμών και αναλύσεων σε διάφορα υλικά και εξαρτήματα.Δουλεύει δημιουργώντας υψηλής συχνότητας δονήσεις που μπορούν να προσομοιώσουν πραγματικές περιβαλλοντικές συνθήκες ή να επιταχύνουν τις δοκιμές κόπωσης του προϊόντος..
Η κύρια λειτουργία ενός συσσωρευτή δονήσεων υψηλής συχνότητας είναι να αναπαράγει τη μηχανική ένταση και την πίεση που μπορεί να υποστεί ένα κατασκευαστικό στοιχείο ή υλικό κατά την προβλεπόμενη εφαρμογή.Μπορεί επίσης να χρησιμοποιηθεί για τη διενέργεια αναλύσεων και μετρήσεων συντονισμού., οι οποίες είναι απαραίτητες για τη βελτιστοποίηση της απόδοσης του προϊόντος και την ελαχιστοποίηση των προβλημάτων θορύβου και δονήσεων.
Το κουνιστήρα συνήθως αποτελείται από ηλεκτροδυναμικό ή υδραυλικό κινητήρα που παράγει δονήσεις υψηλής συχνότητας.Ο δονητής παράγει την απαιτούμενη δόνηση με την ταχεία επιτάχυνση και επιβράδυνση της θωράκισης με ελεγχόμενο τρόπο.
Αυτές οι δονήσεις μπορούν να προσαρμοστούν από την άποψη της συχνότητας, του εύρους και της διάρκειας για να προσομοιώσουν διάφορες περιβαλλοντικές συνθήκες, όπως θερμοκρασία και υγρασία.Αυτό επιτρέπει τη δοκιμή διαφόρων εξαρτημάτων και υλικών και βοηθά τους μηχανικούς να εντοπίζουν πιθανά ελαττώματα και αδυναμίες σχεδιασμού.
Συνολικά, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
Τεχνικές παραμέτρους οριζόντιωνΕπεκτάτης:
Τεχνικές παραμέτρους κάθετηςΕπεκτάτης:
IEC 60335-2-24 Υψηλής συχνότητας κατακόρυφη και οριζόντια ηλεκτροδυναμική δονητική μηχανή Δοκιμαστικά χαρακτηριστικά:
1- Καλό σχεδιασμένο σκελετό κυκλικού κύκλου, με υψηλότερη συχνότητα αξιακού συντονισμού.
2Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική.
3- Ροκ-Ροτ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ ρουλ
4- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει τον δυναμικό κύκλο υψηλής αξιοπιστίας.
6Νέος σχεδιασμός αγωγών και βελτίωση της επίδρασης ψύξης.
7Η στατική και δυναμική δυσκαμψία του μικρού μπαλονιού, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Εάν έχετε οποιεσδήποτε αμφιβολίες ή ανάγκες σχετικά με την IEC 60335-2-24 υψηλής συχνότητας κάθετη και οριζόντια ηλεκτροδυναμική δονητική κουνιστήρα, παρακαλούμε να αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μας.
