Εξοπλισμός δοκιμής δόνησης ES-6.pdf

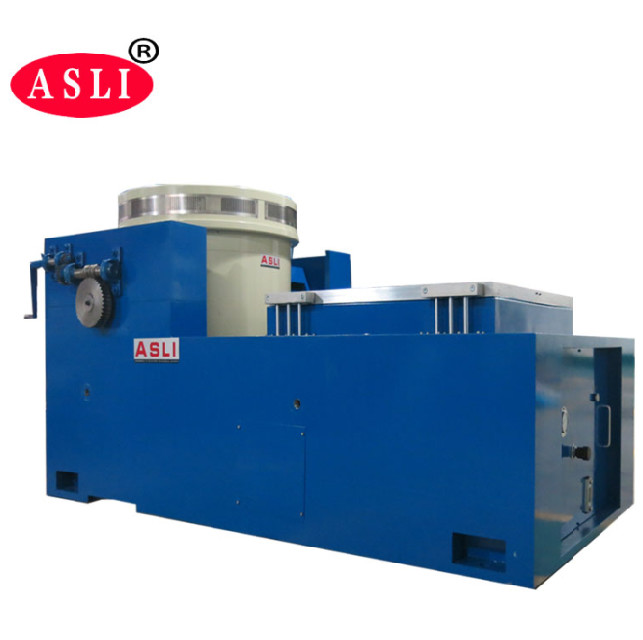

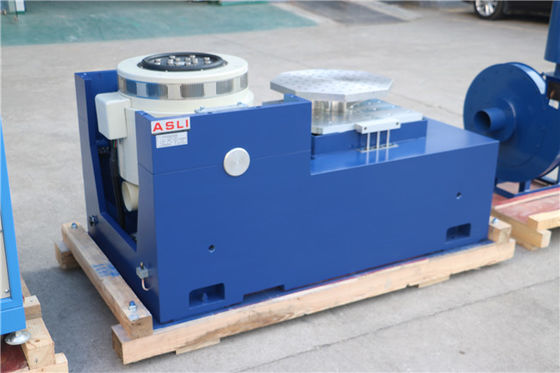

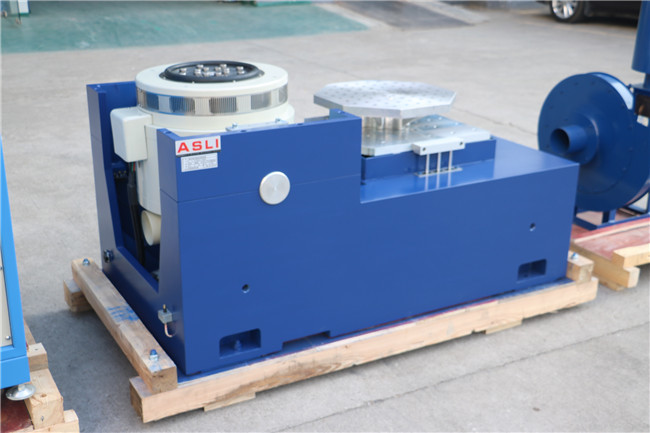

Ηλεκτροδυναμικός συσσωρευτής δονήσεων για σάρωση σάρωσης, σόκ μισής σάρωσης και τυχαία δοκιμή δονήσεων
Διαμόρφωση τραπεζιού ανατροπής:
εύρος συχνοτήτων ελέγχου δονήσεων από DC έως 3 kΗ μέθοδος αυτή χρησιμοποιείται για την ανίχνευση των διακυμάνσεων της θερμοκρασίας και της θερμοκρασίας.

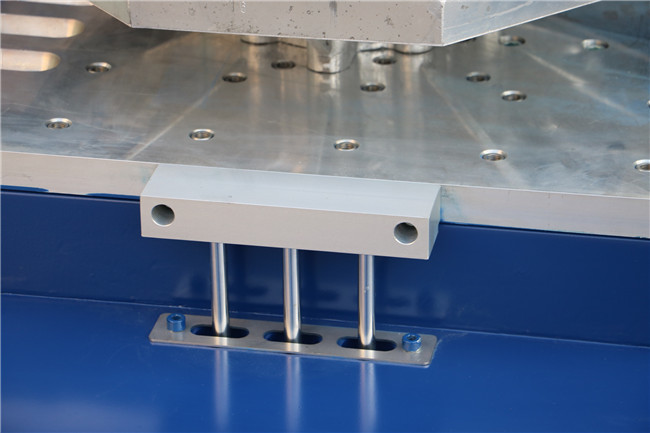

Αντικατάστατες και ελαφριές σιδηροτροχιές ̇ οικονομική προσαρμοστικότητα,δεδομένου ότι ο ίδιος δονητής μπορεί να είναι εξοπλισμένος με διαφορετικές στερεώσεις για τη ρύθμιση της επιφάνειας τοποθέτησης ανάλογα με το μέγεθος της δοκιμαζόμενης διάταξης.
Εφαρμογή
Το High Frequency Vibration Shaker υιοθέτησε τη "διπλή-μαγνητική δομή κυκλώματος", "αυτοσυσταθέντες κύκλους δράσης σκελετού", "αερομεταφερόμενη υποστήριξη" και "τροχεία κυλίνδρων και γραμμική καθοδήγηση","απομόνωση με σχοινί" προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμή τρίαξονικών σινουζοειδών δονήσεων X, Y και Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική δοκιμή (μισό-σινου) παλμού και φάσματος απόκρισης σε σοκ.Χρησιμοποιείται ευρέως στην εθνική άμυνα., οπλισμός, αεροπορία, αεροδιαστημική, επικοινωνίες, ηλεκτρονική, ηλεκτρικές συσκευές, επικοινωνίες, οικιακές συσκευές και άλλους τομείς.
(1) ονομαστική δύναμη: δύναμη sinus 6000N, τυχαία δύναμη 6000N, δύναμη κλονισμού 12000N,
(2) Περιοχή συχνοτήτων: 5Hz έως 3500Hz, σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, sinus, τυχαίο, σοκ
(3) Τρόπος συχνότητας σαρώσεως: γραμμική, λογαριθμική, σαρώσεως προς τα εμπρός και προς τα πίσω, σταθερή συχνότητα
(4) Συχνότητα διαλογής: 1 έως 32767
(5) Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα/μονό 1-3600 λεπτά, μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως.
(6) Μέγιστη επιτάχυνση 1000 m/s2(χωρίς φορτίο)
(7) Μέγιστο φορτίο 180Kg
(8) Μέγιστη μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση κατά την πρόσκρουση: 25 mm
(10) Βάρος του κινούμενου κυλίνδρου: 6,5kg
(11) Κατευθύνσεις δονήσεων: κατακόρυφη
(12) Κύμα δονήσεων: sinus, random, shock
(13) Διάμετρος του κινούμενου σπείρου: Φ230 mm
(14) Διάσταση συστήματος δονήσεων ((mm): W850xH750xD550mm
(15) Βάρος του συστήματος δονήσεων: 590kg

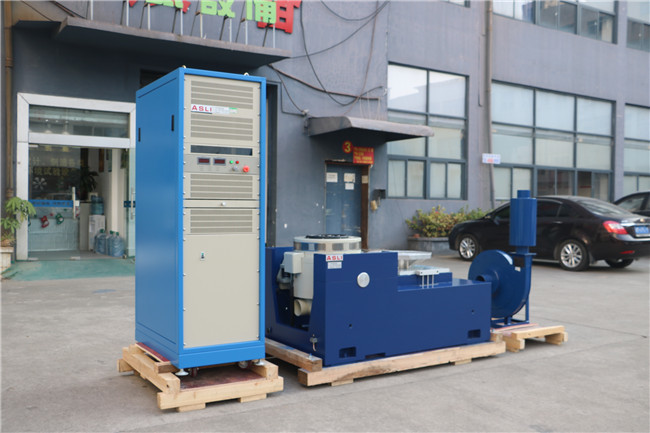

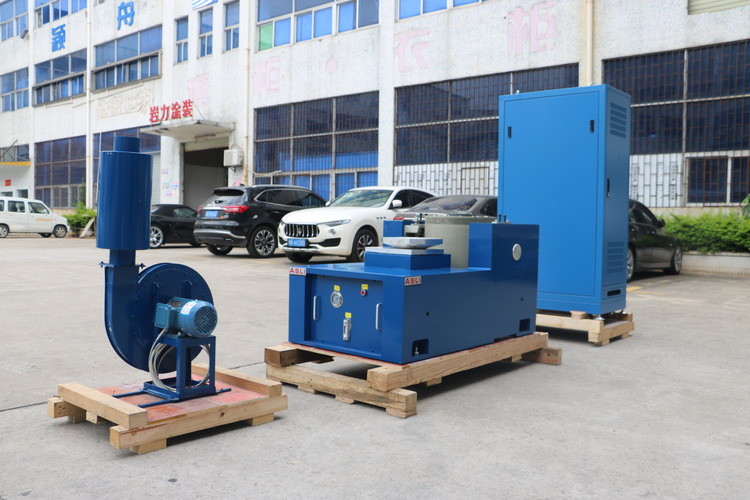

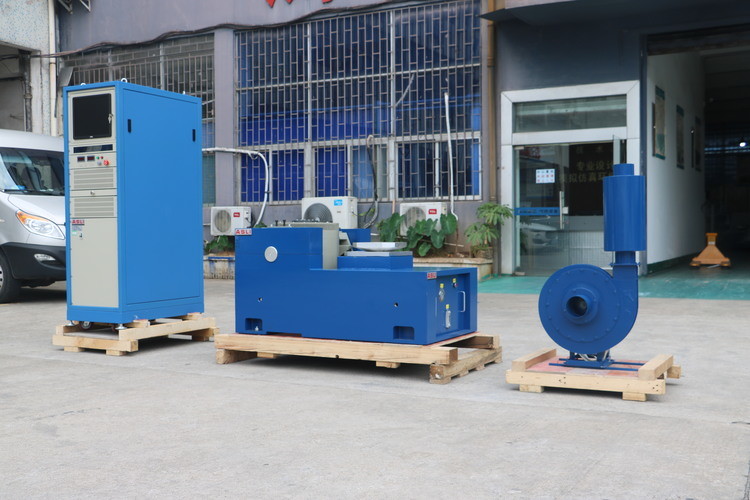

Πληροφορίες για τα συστατικά δονήσεων
(1) Γεννήτρια δονήσεων 1 σύνολο
(2) Ρυθμιστής δονήσεων 1 σύνολο
(3) Επαφή επικοινωνίας θάλαμος 1
(4) Δυναμικός ενισχυτής DA-6 1 σύνολο
(5) Δύναμη διέγερσης 1 pc
(7) Λογισμικό οδήγησης 1 σύνολο
(8) Σύστημα ψύξης 1 σύνολο
(9) Βιομηχανικός υπολογιστής 1 σύνολο
Τεχνικές παραμέτρους:
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
