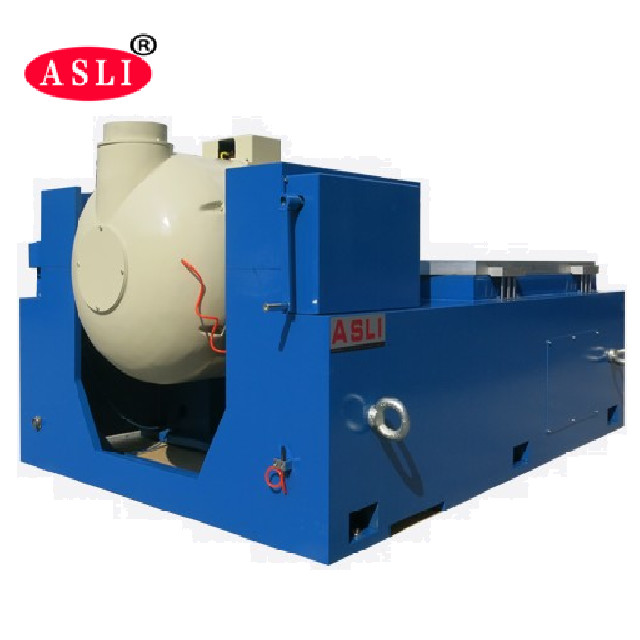

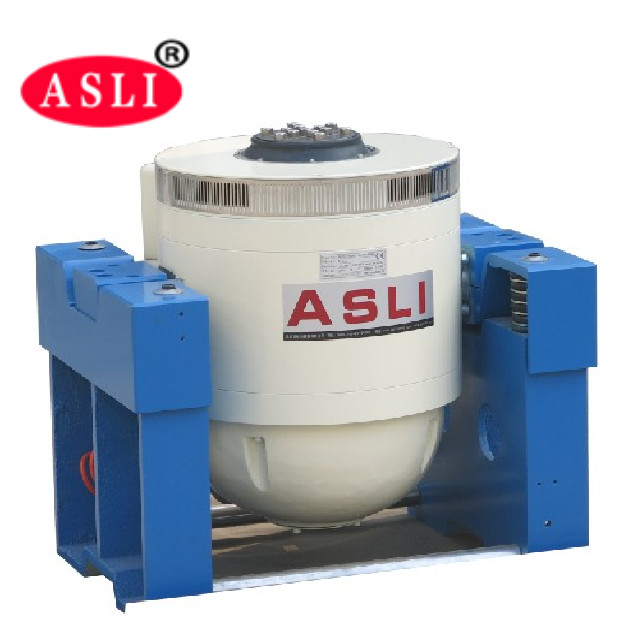

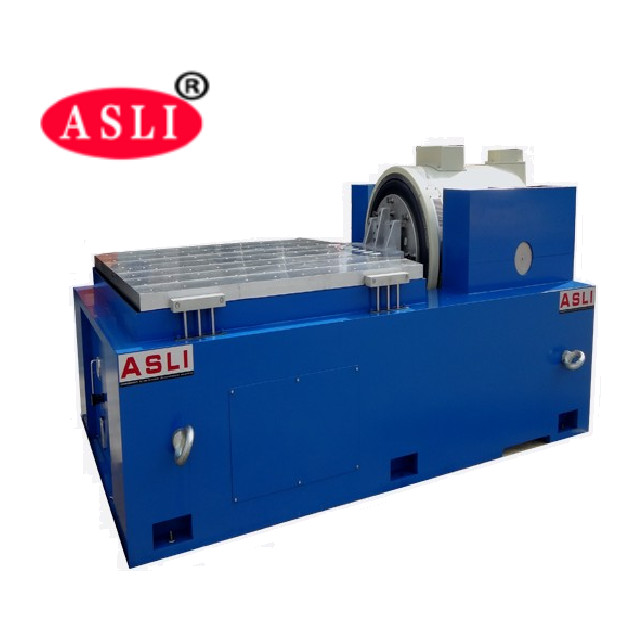

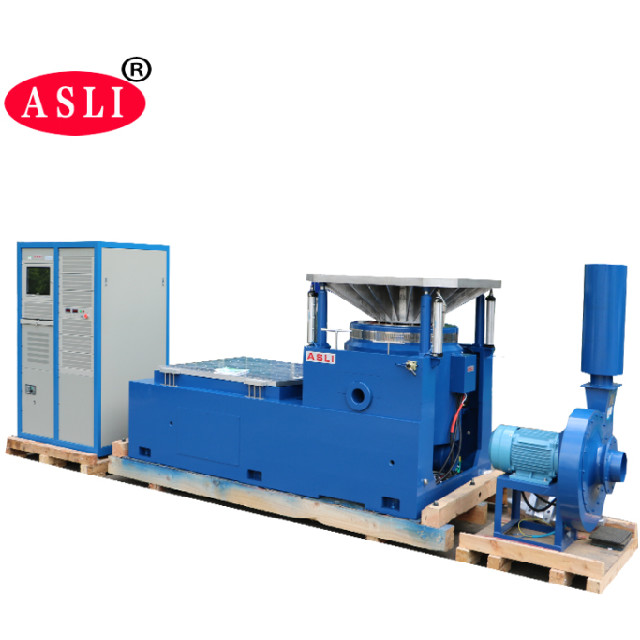

Συστήματα ηλεκτροδυναμικών συσσωρευτών υψηλής συχνότητας 8kVA
High frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the disribution or in-use environmentΤο μηχάνημα είναι απλό στη χρήση και μπορεί να εκτελέσει ένα ευρύ φάσμα δοκιμών δονήσεων σύμφωνα με τις κυβερνητικές, βιομηχανικές και εταιρικές προδιαγραφές.
1Συνδυασμένη δομή δοκιμαστικού θαλάμου και συστήματος ψύξης με συμπαγές και κομψό σχεδιασμό.
2Για να είναι βολικό για λειτουργία, η πρωτότυπη μονάδα ψυκτικού συμπιεστή και τα κύρια εξαρτήματά του εισάγονται από το εξωτερικό.
3. Εισαγόμενος ελεγκτής οθόνης αφής LCD σε χρώμα ικανός να ελέγχει τα προγράμματα θερμοκρασίας και υγρασίας αυτοκινήτου.
4Για να ανταποκριθεί στις μοναδικές απαιτήσεις του πελάτη, οι χρήστες μπορούν να επιλέξουν από διαφορετικά μοντέλα δοκιμαστικού πάγκου δονήσεων για να εξασφαλίσουν ότι εκτός από το καλό ψύξη
5.Θερμικό και σύστημα σφράγισης αέρα, αυτό το πάγκο δονήσεων θα μπορεί επίσης να υπερηφανεύεται αξιοσημείωτη επίδραση των μηχανικών δονήσεων
εξοπλισμός δοκιμών αξιοπιστίας, δονήσεις από κρούσεις
Τεχνικές παραμέτρους:
| Σχήμα | ΤΗΒ-408 ((Α~F) |
| Εσωτερική διάσταση | W600 × H850 × D800 ((mm) |
| Εξωτερική διάσταση | W850 × H1950 × D2100 ((mm) |
| Περιοχή θερμοκρασίας | Χαμηλή θερμοκρασία: ((A:25oC; B:0oC; C:-20oC ; D: -40oC; E: -60oC; F: -70oC) Υψηλή θερμοκρασία:100oC(150oC) |
| Περιοχή υγρασίας | 20%~98%R.H. ((10%-98%R.H. / 5%-98%R.H. είναι μια ειδική προαιρετική κατάσταση, χρειάζονται αφυγραντήρα) |
|
Αναλυτική ακρίβεια Διανομή θερμοκρασία και υγρασία |
00,1% RH/±2,0oC; ±3,0% RH |
|
Ακριβότητα ελέγχου της θερμοκρασίας και υγρασία |
±0,5oC, ±2,5% R.H. |
|
Θερμοκρασία Αύξηση/Πάθοδος Ταχύτητα |
Ανάπτυξη θερμοκρασίας περίπου 0,1 έως 3,0 oC/min / πτώση θερμοκρασίας περίπου 0,1 έως 1,5 oC/min. (Η ταχύτητα πτώσης Min.1.5oC/min είναι ειδική προαιρετική κατάσταση) |
|
Εσωτερικές και Εξωτερικό υλικό |
Το υλικό του εσωτερικού κιβωτίου είναι από ανοξείδωτο χάλυβα SUS 304#, του εξωτερικού κιβωτίου από ανοξείδωτο χάλυβα ή Βλέπε ψυχρά κυλούμενα χάλυβα με επικάλυψη χρώματος. |
| Υλικό μόνωσης | Ανθεκτικά σε υψηλές θερμοκρασίες, υψηλής πυκνότητας, χλωριούχο μορφοποιητικό, απομονωτικά υλικά αφρού αιθυλοαστού |
| Σύστημα ψύξης | Ψύξη με αέρα ή ψύξη με νερό/συμπιεστής με ένα τμήμα (-40oC, συμπυκνωτής διπλού τμήματος -70oC) |
| Προστατευτικές συσκευές |
Ελεύθερος διακόπτης ασφάλειας, διακόπτης προστασίας από υπερφόρτωση για συμπιεστή, ψυκτικό υψηλής και χαμηλής τάσης διακόπτης προστασίας, διακόπτης προστασίας από υπερβολική υγρασία και υπερθερμοκρασία, ασφάλειες, σύστημα προειδοποίησης βλάβης, Προστασία προειδοποίησης σύντομης αποθήκευσης νερού |
| Προαιρετικά αξεσουάρ | Εσωτερική πόρτα με τρύπα λειτουργίας (προαιρετικό), καταγραφέας (προαιρετικό), καθαριστής νερού, αφυγραντήρας |
|
Δονήσεις Εξοπλισμός δοκιμής |
Επιλέξτε κατάλληλο δοκιμαστικό πάγκο δονήσεων σύμφωνα με τις συνθήκες δοκιμής του πελάτη, τις τεχνικές παραμέτρους Πάρτε την ηλεκτροδυναμική. |
| Δύναμη | AC380V 3 φράση 5 γραμμές, 50/60HZ |
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
