Ηλεκτροδυναμικός πίνακας δόνησης 3 άξονα ISTA 6000N για το κινητό τηλέφωνο
Product Details
| ημιτονοειδής δύναμη: | 6000Ν | Ταχύτητα: | 1,6 m/s |
|---|---|---|---|
| Εκτόπισμα: | 25 mm | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 180 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 230 χλστ | ||
| Επισημαίνω |
Τραπέζι ηλεκτροδυναμικών κραδασμών 6000N,τραπέζι δόνησης 3 αξόνων για κινητό τηλέφωνο,τραπέζι δόνησης ISTA με εγγύηση |
||
Product Description

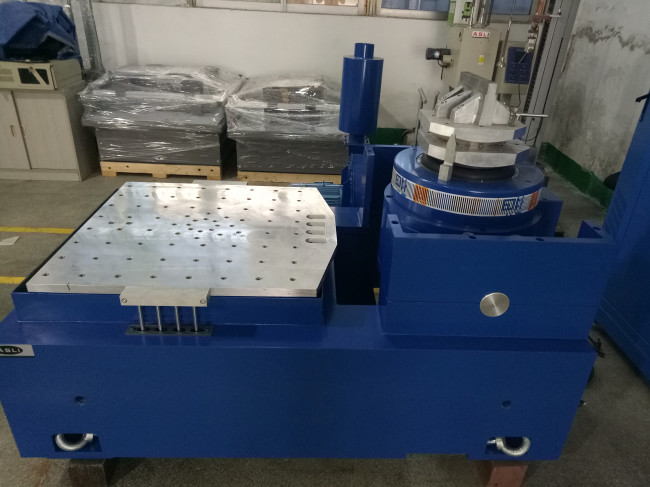

Ο πίνακας ηλεκτροδυναμικών δονήσεων ISTA 6000N με 3 άξονες έχει σχεδιαστεί για τη δοκιμή δονήσεων υψηλής συχνότητας κινητών τηλεφώνων και άλλων ηλεκτρονικών συσκευών.Χρησιμοποιεί προηγμένες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος.Αυτό το σύστημα εκτελεί δοκιμές τρίαξονικών σινουζοειδών δονήσεων X, Y και Z,δοκιμές τυχαίας δόνησης ευρυζωνικής σύνδεσηςΧρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές,και οικιακές συσκευές.
- Κατηγορία ισχύος:Δύναμη sinus 6000N, τυχαία δύναμη 6000N, δύναμη κρούσης 12000N
- Περιοχή συχνοτήτων:5Hz έως 3500Hz ∆ σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, σινό, τυχαίο, σοκ
- Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Χρόνοι συχνότητας σαρώσεως:Από 1 έως 32767
- Χρόνος συχνότητας σαρώσεως:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
- Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
- Μέγιστο φορτίο:180 κιλά
- Μαξ. Μετατόπιση:25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση:25 χιλιοστά
- Βάρος του κινούμενου σπείρου:60,5 kg
- Κατευθύνσεις δονήσεων:Βόρειος
- Κύμα δονήσεων:Σίνος, τυχαίο, σοκ

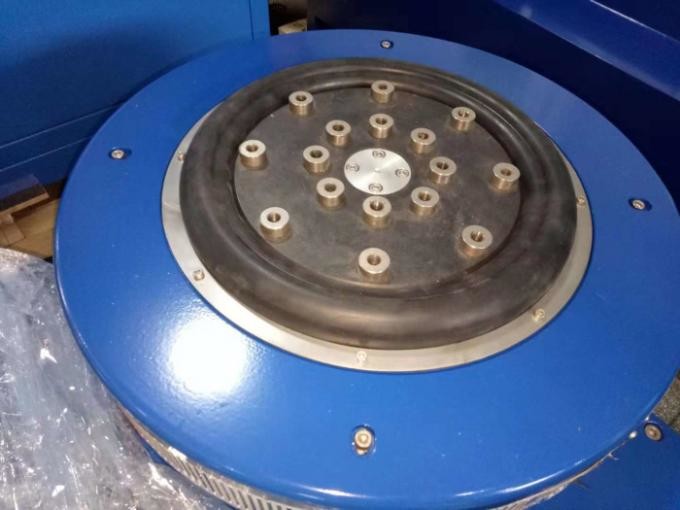

- Διάμετρος κινούμενης τροχιάς:Φ230 mm
- Δείκτες συστήματος δονήσεων (mm):W850 × H750 × D550 mm
- Βάρος συστήματος δονήσεων:590 κιλά

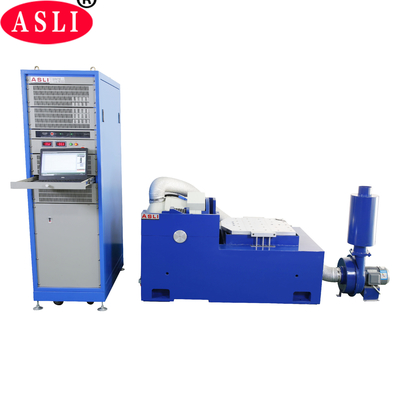

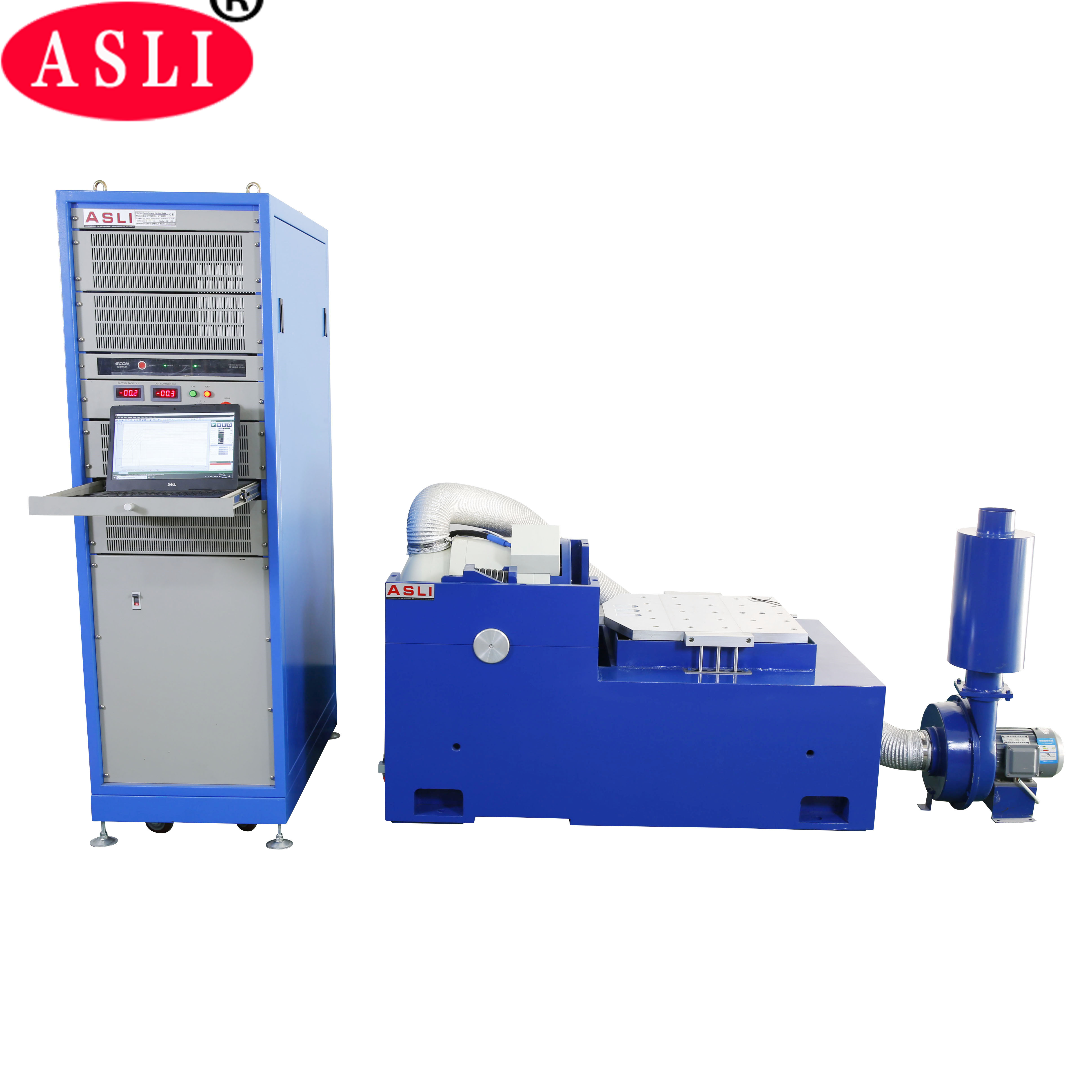

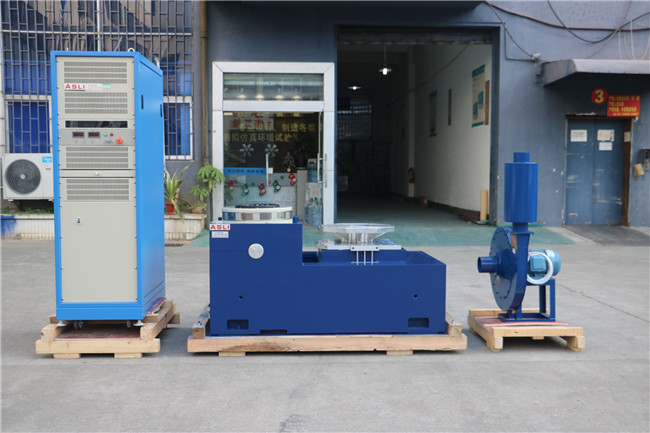

- Γεννήτρια δονήσεων 1 σύνολο
- Ρυθμιστής δονήσεων 1 σύνολο
- Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
- Ενισχυτής ισχύος DA-6 1 σύνολο
- Δύναμη διέγερσης 1 pc
- Λογισμικό οδήγησης 1 σύνολο
- Συστήματα ψύξης 1 σύνολο
- Βιομηχανικός Υπολογιστής 1 σύνολο
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Σημείωση: Η υπογραμμισμένη σειρά (ES-6) αντιστοιχεί στο παραπάνω μοντέλο ISTA 6000N.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολάρια κυψελών, ευθεία και προσανατολισμένα προς την εισαγωγή σύνθετο σώμα με προσανατολισμό δυσκαμψίας, με εκκεντρική χωρητικότητα φορτίου.
- Τρίγωνο απομονωτικό θεμέλιο αφιερωμένο στην απομόνωση από δονήσεις, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του ρουλεμάνου μειώνουν το μπαλόνι, αυξάνοντας την ικανότητα υποστήριξης του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
