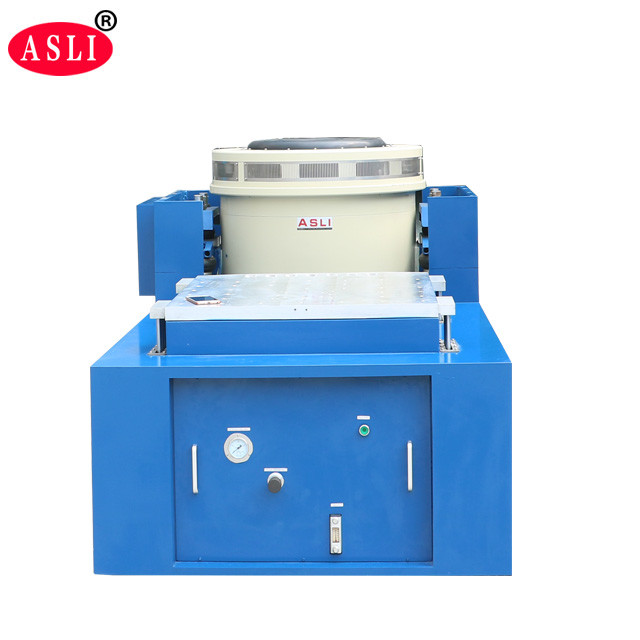

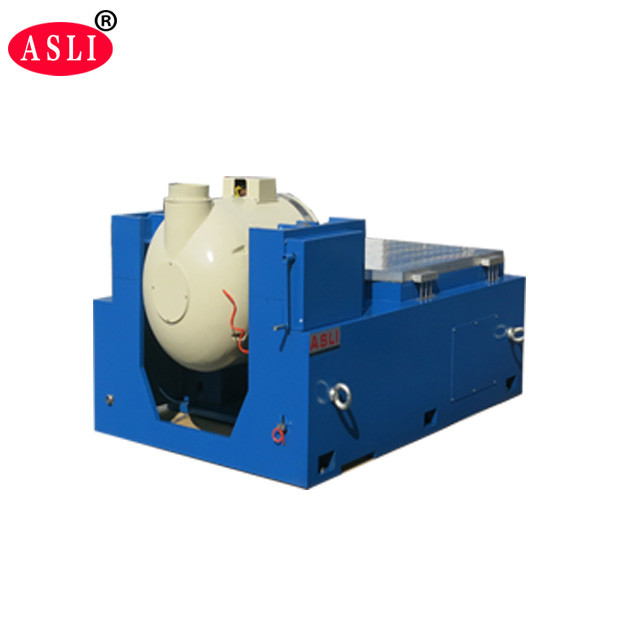

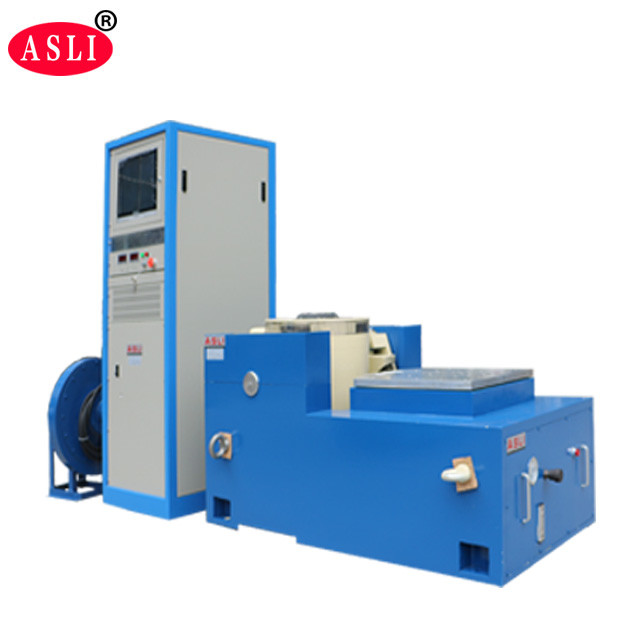

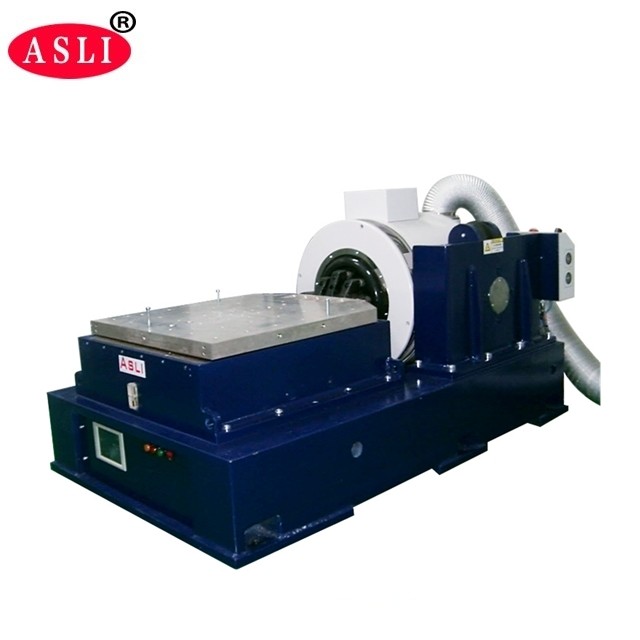

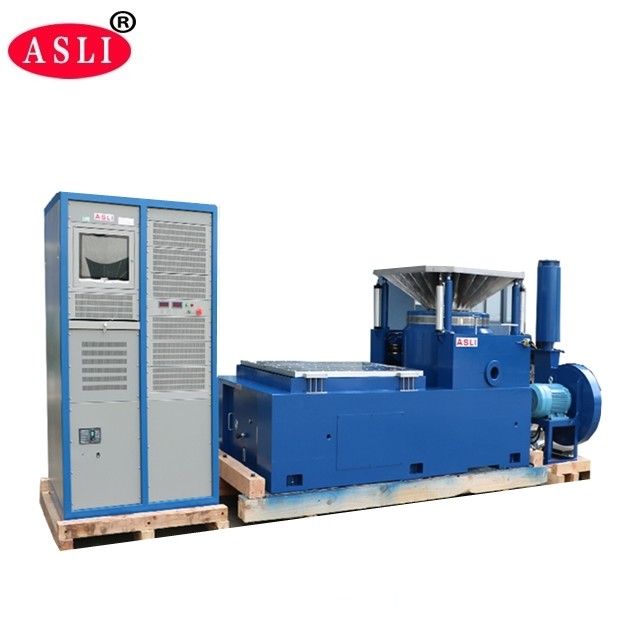

2500hz μηχανή δονητών δόνησης, συστήματα δοκιμής δονητών 1.8m/S
Product Details
| ημιτονοειδής δύναμη: | 20000n | Κλίμακα συχνοτήτων: | 3hz σε 2500hz |
|---|---|---|---|
| Ταχύτητα: | 1.8m/s | Άμεσα: | Χ, Υ, ζ |
| Επιτάχυνση: | 100G | κινούμενο κουλούριασμα: | 30 κιλά |
| Φορτίο: | 300 κιλά | ||
| Επισημαίνω |
2500hz συστήματα δοκιμής δονητών,2500hz μηχανή δονητών δόνησης,1.8m/s συστήματα δοκιμής δονητών |
||
Product Description

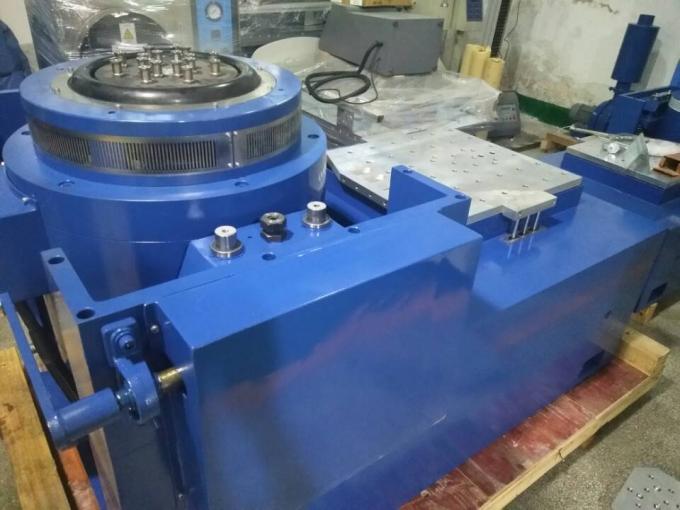

ΗES-20 Ψηφιακός ηλεκτροδυναμικός δοκιμαστής δονήσεωνείναι ένα μηχάνημα δοκιμής δονήσεων υψηλής συχνότητας που έχει σχεδιαστεί για την ακριβή προσομοίωση των περιβαλλοντικών δονήσεων και των συνθηκών συγκρούσεων.Χ, Υ και Ζ τριάξονες σινουσοειδείς δονήσειςκαθώς καιδοκιμές τυχαίας δόνησης ευρυζωνικής σύνδεσης, μαζί με την κλασική εξέταση παλμού (μισό-σίνους, τραπεζοειδές, κύμα πριονιστικού δοντιού) και την ανάλυση φάσματος απόκρισης σε κρούση.
Κατασκευάζεται από την ASLi, ειδικό εξοπλισμού δοκιμών με28 χρόνια εμπειρίαςσε εξοπλισμό προσομοίωσης δοκιμών περιβάλλοντος και μηχανήματα δοκιμών μηχανικών δονήσεων και κρούσεωνΠιστοποίηση CEκαι είναι ένα αστέρι προϊόν στην σειρά μας.
Πρώτα ταινία PP, μετά αφρός 10mm ανάμεσα στο μηχάνημα και το κιβώτιο, και έξω είναι ένα τυποποιημένο κιβώτιο αντιγραμμικού ξύλου εξαγωγής.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Σχεδιασμός δύο μαγνητικών κυκλωμάτων: χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του μικρού αερόστατου υποδομής, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5·1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 51100 5·1400 | 126 168 210 |
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Η σειρά ES-20 Digital Electrodynamics Vibration Tester υιοθετεί προηγμένες τεχνολογίες όπωςδομή διμαγνητικού κυκλώματος,αυτοσυσταθέντες κύκλοι δράσης σκελετού,αεροπορική υποστήριξη,ελαστικά κυλίνδρων και γραμμική καθοδήγηση, καιαπομόνωση τρινιόνΟι τεχνολογίες αυτές επιτρέπουν την ολοκλήρωση δοκιμών τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμών ευρυζωνικών τυχαίων δονήσεων, καθώς και κλασικών δοκιμών παλμών (μισόσινου, τραπεζοειδούς,Δοκιμαστικό φαινόμενο.
Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στηνεθνική άμυνα, όπλα, αεροπορία, αεροδιαστημική, επικοινωνίες, ηλεκτρονικά, ηλεκτρικές συσκευές και οικιακές συσκευέςκαι άλλους τομείς.
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το τεστάρ κάθετων και οριζόντιων δονήσεων, παρακαλούμε να επικοινωνήσετε μαζί μας.
