COem/αποδεκτός ODM εξοπλισμός επιτραπέζιας δοκιμής δόνησης για τα οπτικά όργανα
Λεπτομέρειες προϊόντος
| ημιτονοειδής δύναμη: | 3000Ν | Ταχύτητα: | 1,6 m/s |
|---|---|---|---|
| κατεύθυνση δόνησης: | Κάθετη Οριζόντια | Εφαρμογή: | Εργαστήριο |
| Συχνότητα: | 3~3500HZ | Εξουσία: | 380v 3 φάση |
| Επισημαίνω |
Εξοπλισμός επιτραπέζιας δοκιμής δόνησης cOem,Εξοπλισμός επιτραπέζιας δοκιμής δόνησης ODM,3500hz εξοπλισμός δοκιμής δόνησης |
||
Περιγραφή προϊόντος

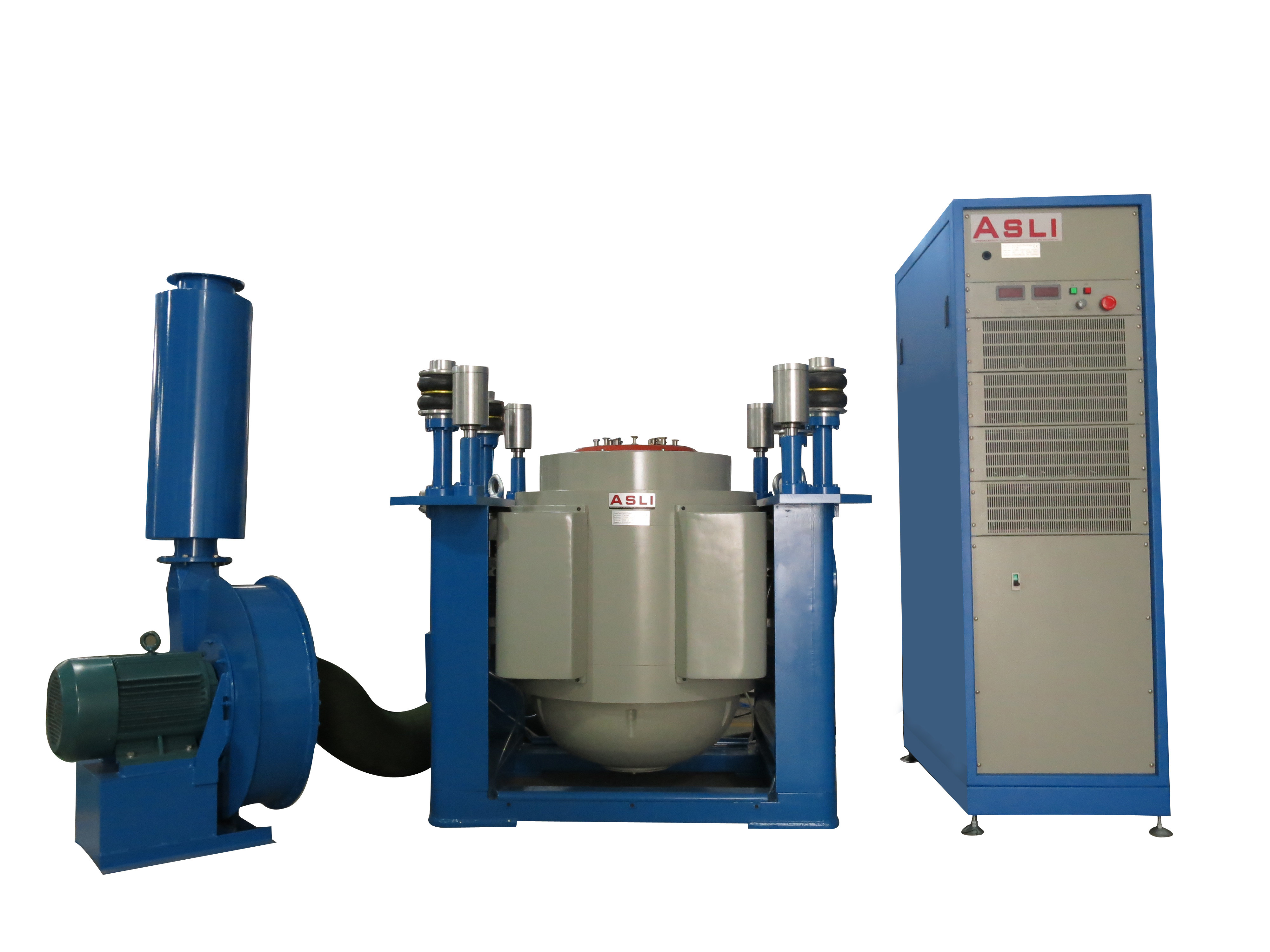

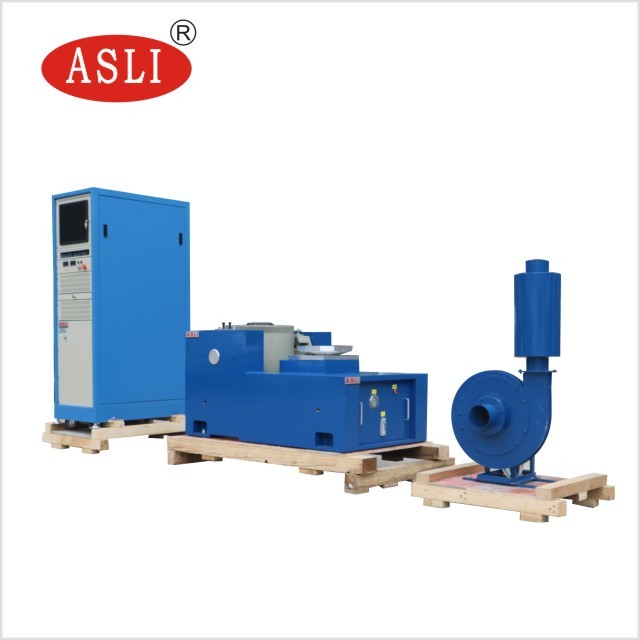

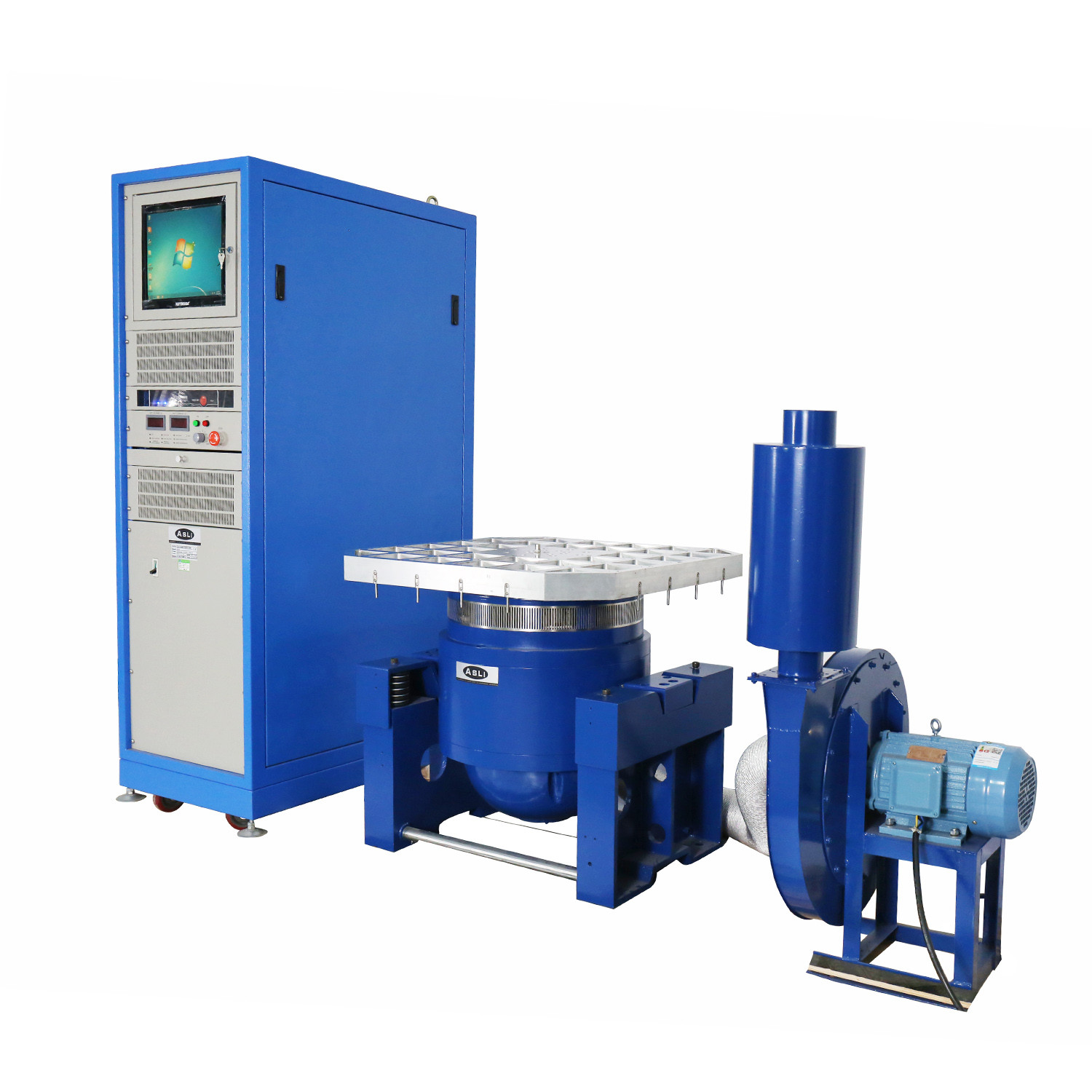

Αυτό το σύστημα ηλεκτροδυναμικής δοκιμής δονήσεων έχει σχεδιαστεί για την ακριβή δοκιμή οπτικών οργάνων και άλλων ευαίσθητων εξοπλισμού.και δοκιμές δονήσεων από σοκ σε ευρύ φάσμα συχνοτήτων, που πληρούν τα πρότυπα MIL-Std-810F και MIL-Std-810G για εργαστηριακές εφαρμογές.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική σχεδίαση.
- Στρογγυλοστάτες κυλίνδρων ευθεία και εξαγωγικά προσανατολισμένα σύνθετα σώματα, προσανατολισμός δυσκαμψίας, εκκεντρική ικανότητα φορτίου.
- Το Ίδρυμα Απομόνωσης Trunnion, αφιερωμένο στην χρήση ορμονών, η εγκατάσταση κινητών βοηθητικών συσκευών.
- Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος υψηλής αξιοπιστίας.
- Νέος σχεδιασμός αγωγών και βελτιωμένη ψύξη.
- Στατική δυσκαμψία, δυναμική δυσκαμψία του μικρού αερόστατου, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων, βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
- Κατηγορία ισχύος:Δύναμη sinus 3000N, τυχαία δύναμη 3000N, δύναμη κλονισμού 6000N
- Περιοχή συχνοτήτων:3Hz έως 3500Hz ∆ σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, σινό, τυχαίο, σοκ
- Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Χρόνος συχνότητας σαρώματος:Από 1 έως 32767
- Χρόνος συχνότητας σαρώματος:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
- Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
- Μαξ. Ταχύτητα:10,6 m/s
- Μαξ. Μετατόπιση:25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση:25 χιλιοστά
- Βάρος του κινούμενου σπείρου:30,5 kg
- Κατευθύνσεις δονήσεων:Βόρειος
- Κύμα δονήσεων:Σίνος, τυχαίο, σοκ
- Διάμετρος του κινούμενου σπείρου:Φ150 mm
- Διάσταση συστήματος δονήσεων:W750 × H599 × D680 mm
- Βάρος συστήματος δονήσεων:490 κιλά
Είμαστε κατασκευαστής ηλεκτροδυναμικών συστημάτων υψηλής συχνότητας."αυτογενώνεται σκελετός κύκλοι δράσηςΤα συστήματα αυτά μπορούν να ολοκληρώσουν δοκιμές τριών άξονων X, Y, Z και ευρυζωνικών τυχαίων δονήσεων.καθώς και κλασική (half-sinus), τραπεζοειδές, κύμα πριονιδιού) με εξέταση του φάσματος αντίδρασης σε σόκ και παλμούς.
Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστήματος, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών και των οικιακών συσκευών.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Μετακινούμενη τροχιά (kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ΕΣ-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ρεύματος.
- Το ελατήριο τύπου U, οι κυλίνδροι και το γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση στο εκτροχιασμό φορτίου.
- Το σύστημα δονήσεων λειτουργεί σταθερά ακόμη και με βαρύ φορτίο ̇ δεν απαιτείται ειδικό θεμέλιο.
- Προβλέπονται διατάξεις προστασίας κατά της υπερθερμικής, υπερφόρτωσης, υπερστροφής, υπερφόρτωσης και υπερτόπισης του δοκιμαστή δονήσεων.χαμηλής τάσηςΗ προστασία της ισχύος κίνησης περιλαμβάνει την προστασία από το περιορισμό του ρεύματος, την προστασία από την ήπια εκκίνηση, την προστασία από υπερθερματισμό, το βραχύ ρεύμα και την προστασία από σφάλματα των συστημάτων.
- Μπορεί να ολοκληρώσει δοκιμές sinus, τυχαία, και αντίκτυπο περιβάλλον.
- Το σύστημα αυτό έχει ελάχιστες απαιτήσεις για διακυμάνσεις τάσης, η οποία είναι αποδεκτή σε ποσοστό ≤ ± 10%.
- Το σύστημα αυτό έχει ελάχιστες απαιτήσεις για την αντίσταση γείωσης, η οποία είναι αποδεκτή.
- Υψηλή αξιοπιστία, ειδικά κατάλληλη για μακροχρόνια λειτουργία.
- Μέσα σε μικρό πάγκο φόρτωσης για να επιτευχθεί υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.

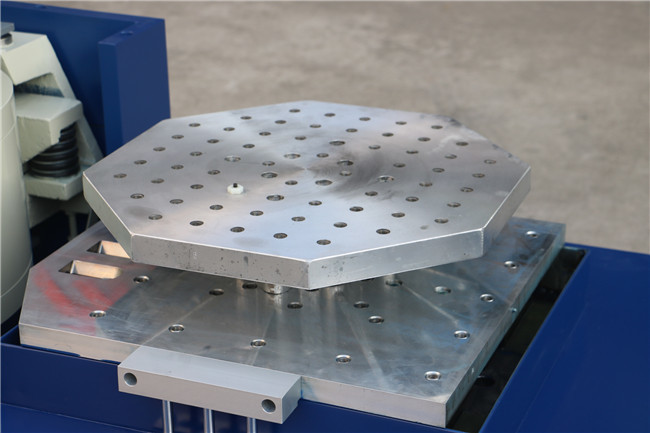

- Οι οριζόντιοι πάγκοι και οι πάγκοι δονήσεων είναι ολοκληρωμένου τύπου, με τέλεια δομή και ευκολία εγκατάστασης και ρύθμισης.
- Στατική γραμμή πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 51500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5·1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 51500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5'1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 51500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 51500 5 ¢ 2000 |
57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5 ¢ 1000 51300 51500 |
89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 |
5 ¢ 800 51100 5·1400 |
126 168 210 |
Οι κατακόρυφες επεκταμένες βέλες VT και οι καθορισμένες σφραγίδες υπολογίζονται με ακρίβεια και σχεδιάζονται λεπτομερώς ώστε να εξασφαλίζεται ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις σύμφωνα με την τέλεια δομή.υλικό υψηλής ποιότητας, και την κατασκευή.
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επικαιροποίηση | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με την ηλεκτροδυναμική υψηλής συχνότητας μηχανική δοκιμή μηχανή δονήσεων κόπωση τεστάρ, παρακαλούμε να αισθάνεστε ελεύθεροι ναεπικοινωνήστε μαζί μας.
