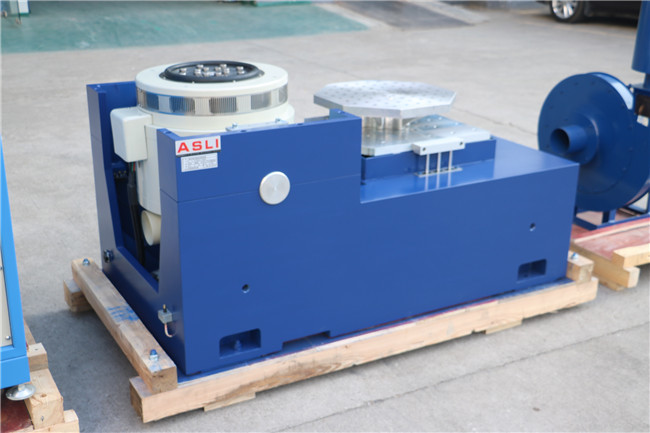

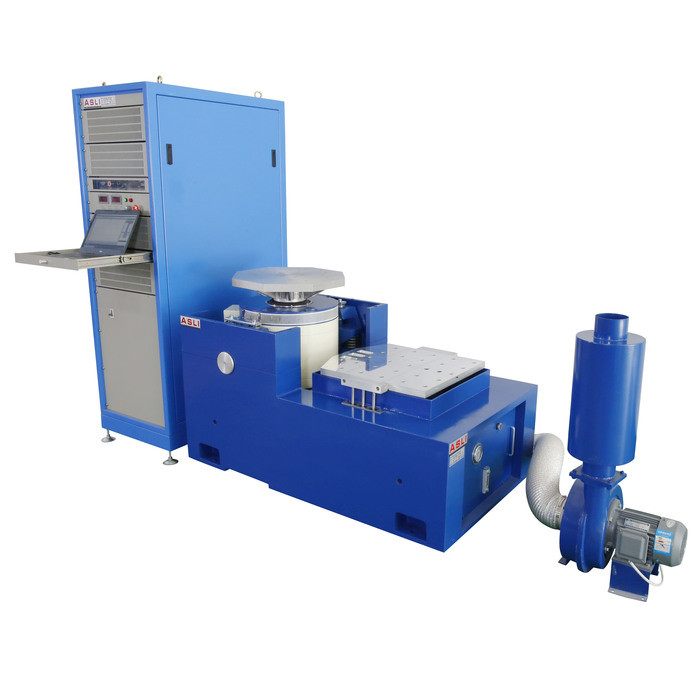

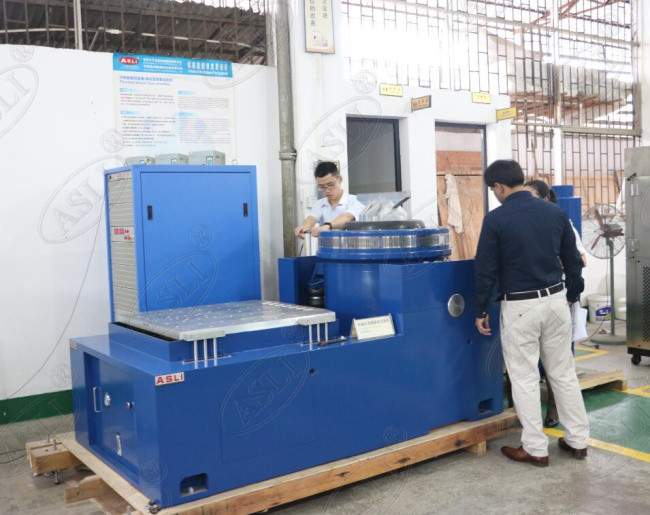

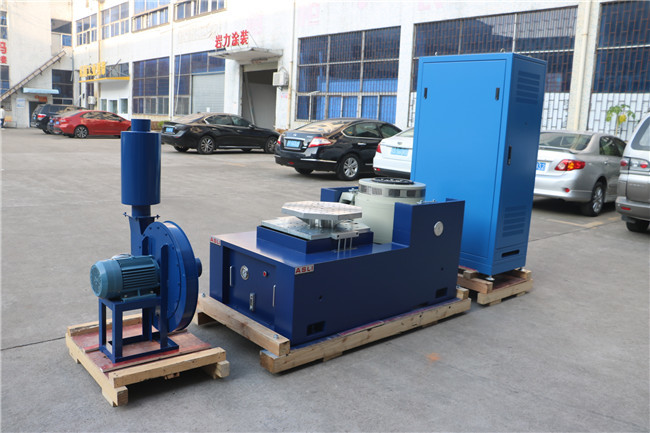

Ηλεκτροδυναμική μηχανή δοκιμής ηλεκτροπληξίας από δονήσεις υψηλής συχνότητας για δοκιμή αυτοκινητοπροϊόντων
Εφαρμογή ηλεκτροδυναμικών συσσωρευτών δονήσεων:

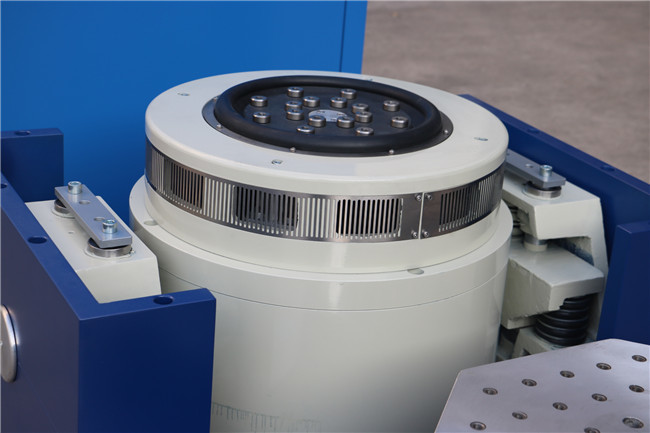

Είμαστε κατασκευαστής της σειράς προϊόντων High Frequency Vibration Test Machine, υιοθέτησε την "διπλή-μαγνητική δομή κυκλώματος", "αυτογενεζόμενα κύκλους δράσης σκελετού","Αερομεταφερόμενη υποστήριξη" και "κουρέματα κυλίνδρων και γραμμική καθοδήγηση", "απομόνωση trunnion" προηγμένης σύγχρονης τεχνολογίας και ειδικής τεχνολογίας, μπορεί να ολοκληρωθεί σε δοκιμές τρίαξονικών σινουσοειδών δονήσεων X, Y, Z και δοκιμές τυχαίων δονήσεων ευρυζωνικής,να συμπληρωθεί από το κλασικό (μισό - sinusΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστημικού τομέα, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, επικοινωνιών, οικιακών συσκευών και άλλων τομέων.
Τεχνικές παραμέτρους μηχανής δοκιμής δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη(Ν) |
Διάταξη τυχαία Δύναμη(Ν) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Αξιολογημένη Δύοτοποθέτηση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ΕΣ-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 |
Φ600
|

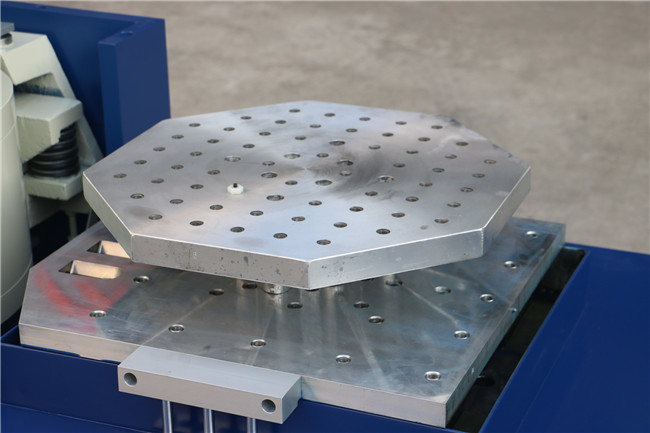

Τεχνικές παραμέτρους οριζόντιωνΕπεκτάτης:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
Πέντε χιλιάδες 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Πρότυπα δοκιμών
GB/T 31241-2014 Φορητά ηλεκτρονικά προϊόντα με μπαταρίες ιόντων λιθίου και απαιτήσεις ασφάλειας των μπαταριών
GB/T 18287-2013 Η προδιαγραφή της μπαταρίας ιόντων λιθίου που χρησιμοποιείται για κινητά τηλέφωνα.Οι απαιτήσεις εξωτερικού βραχυκυκλώματος
GB/T 8897.4-2008 Γαλβανικές κυψέλες μέρος 4 απαιτήσεις ασφάλειας των μπαταριών ιόντων λιθίου
YD/T 2344.1-2011 Επικοινωνία Συσκευή μπαταριών λιθίου ιόντων φωσφορικού σιδήρου Μέρος 1: ολοκληρωμένη μπαταρία
GB/T 21966-2008 Απαιτήσεις ασφάλειας της μπαταρίας και της μπαταρίας λιθίου στις μεταφορές
MT/T 1051-2007 μπαταρία ιόντων λιθίου που χρησιμοποιείται για τη λάμπα ανθρακωρύχου
YD 1268-2003 Οι απαιτήσεις ασφαλείας και οι μέθοδοι δοκιμής της μπαταρίας λιθίου και του φορτιστή που χρησιμοποιούνται στο κινητό τηλέφωνο
GB/T 19521.11-2005 Συσκευή μπαταριών ιόντων λιθίου επικίνδυνων εμπορευμάτων
YDB 032-2009 Συσκευή μπαταριών ιόντων λιθίου τύπου υποστήριξης επικοινωνίας
UL 1642:2012 Πρότυπο για τις μπαταρίες λιθίου
UL 2054: 2012 Ηλεκτρικές μπαταρίες οικιακής χρήσης και εμπορικής χρήσης
UN38.3 (2012) Μέρος 3: Πρόταση για τη μεταφορά επικίνδυνων εμπορευμάτων - δοκιμή και τυποποιημένο εγχειρίδιο
IEC 62133-2012 Απαιτήσεις ασφάλειας για μπαταρίες και συσσωρευτές που περιέχουν αλκαλικό ή όξινο ηλεκτρολύτη
IEC 62281: 2004 Απαιτήσεις ασφάλειας κατά τη μεταφορά μπαταριών και μπαταριών λιθίου
IEC 60086: 2007Γκαλβανικές κυψέλες μέρος 4 απαιτήσεις ασφάλειας των μπαταριών ιόντων λιθίου
GJB150,GJB360,GJB548,GJB1217,ΜΙΛ-STD-810F,MIL-STD-883E κλπ.
