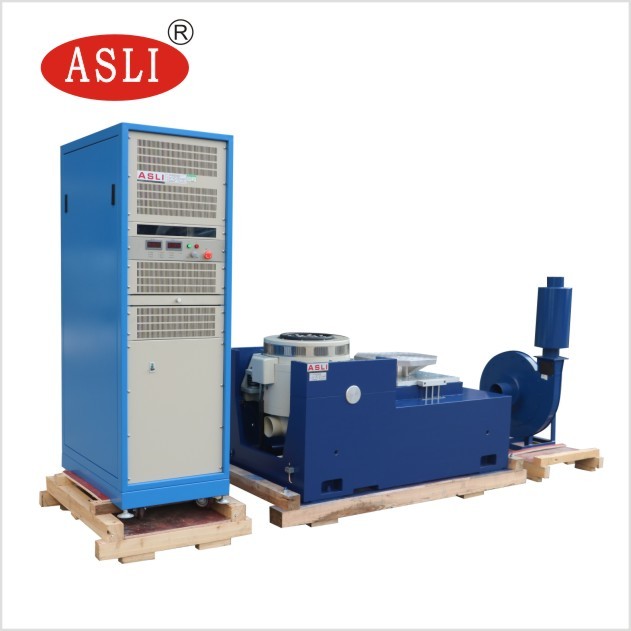

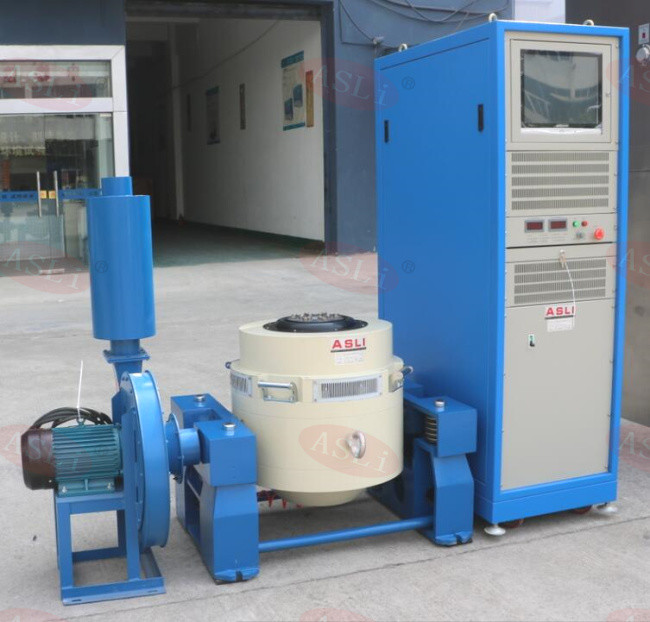

Σύστημα δοκιμής μηχανικών δονήσεων ES-10.pdf
Συμμετέχουσα συσκευή δοκιμής
Το μέγιστο επίπεδο επιτάχυνσης του δοκιμαστή ηλεκτρομαγνητικών δονήσεων καθορίζεται από το μέγιστο επίπεδοΣε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε ηΗ συχνότητα συντονισμού του κινούμενου στοιχείου ρυθμίζεται υψηλότερα.από το ανώτερο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δονήσεων μπορεί να αντικατοπτρίζεται από το διάγραμμα που εμφανίζει το μέγιστοΜε τη χρήση ενός σχεδίου log-log, ο περιορισμός της μετατόπισηςμπορεί να εκφραστεί με ευθεία γραμμή με κλίση 6 dB/οκτάβα.
Τεχνικές παραμέτρους:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Ηλεκτρομαγνητικός ανασταλτής Χαρακτηριστικά:
1- Ακατάβλητο σύστημα ανάρτησης και γραμμική καθοδήγηση κίνησης, ισχυρή ικανότητα μεταφοράς, καλές λειτουργίες καθοδήγησης, υψηλή σταθερότητα
2Αεροπόσο κέντρου φορτίου με υψηλή στατική και χαμηλή δυναμική δυσκαμψία, ισχυρή ικανότητα μεταφοράς, τέλεια απόδοση σε διακυμάνσεις πλάτους.

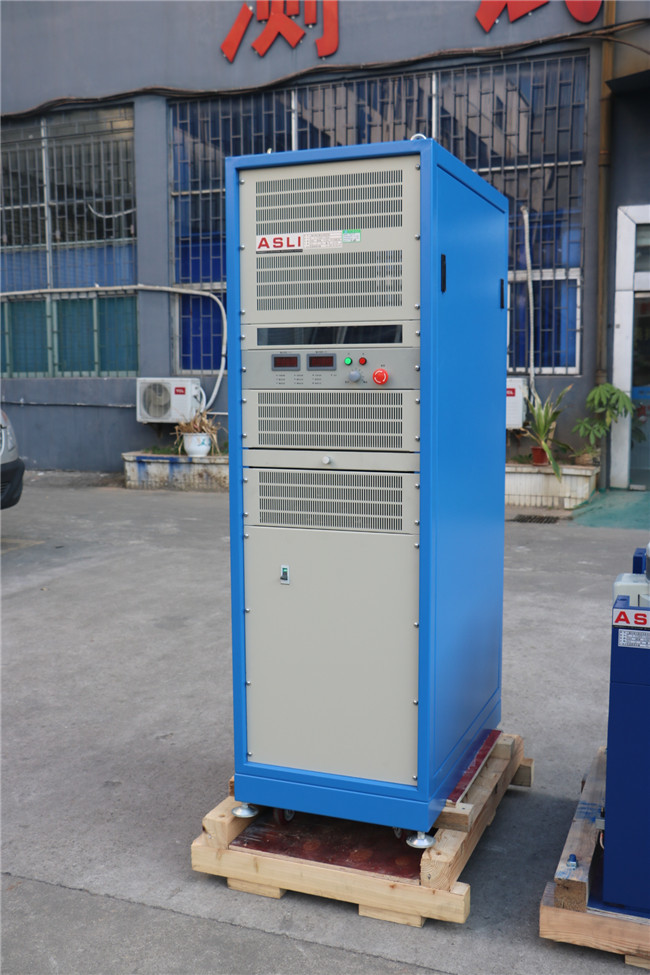

3Υψηλής απόδοσης διακόπτης ισχύος κατηγορίας D, κορυφαίο ρεύμα 3-sigma, χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική στρέβλωση.
4Γρήγορη αυτοδιάγνωση με ασφάλεια, υψηλή αξιοπιστία.
5. συσκευή απομόνωσης των αερόσακων για πλατφόρμα δονήσεων χωρίς την ανάγκη για πρόσθετο θεμέλιο, τέλεια αναπαραγωγή του δονητικού κύματος και μείωση της μεταφοράς δονήσεων.

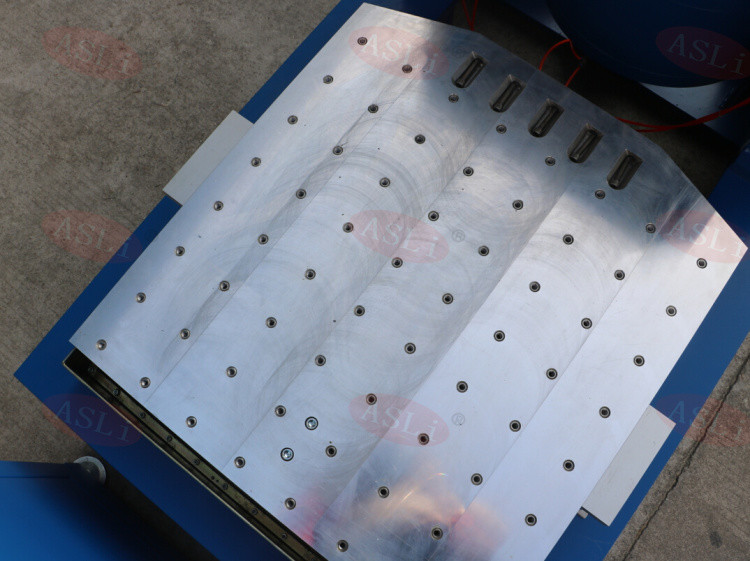

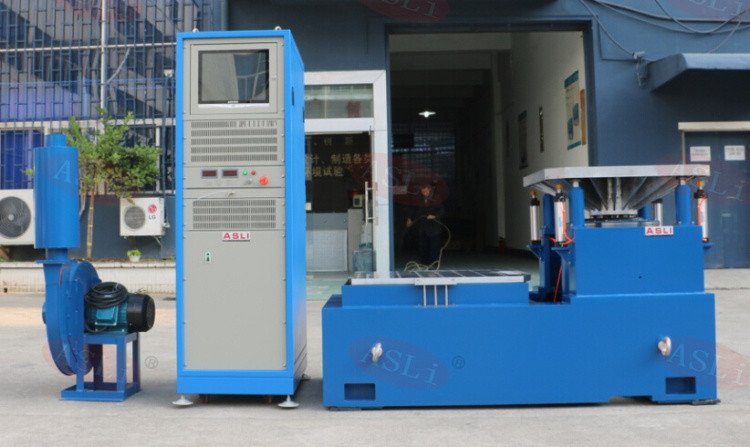

6Οριζόντιες και κατακόρυφες πλατφόρμες επέκτασης για διαφορετικές εφαρμογές.
Εγγύηση και συντήρηση
Από την ημερομηνία αποδοχής, ο εξοπλισμός είναι εντελώς δωρεάν κατά τη διάρκεια της 1ετούς περιόδου εγγύησης (φυσικές καταστροφές, μη φυσιολογική ισχύς, ακατάλληλη χρήση, ζημίες που οφείλονται σε ακατάλληλη συντήρηση),και ο αγοραστής συμμορφώνεται με τους όρους φύλαξηςΣτη συνέχεια, λόγω της βλάβης του τεστ κουτιού κατασκευής ποιοτικό πρόβλημα,ο προμηθευτής θα στείλει προσωπικό συντήρησης για να εκτελέσει δωρεάν συντήρηση σύμφωνα με τον χρόνο δέσμευσης υπηρεσίας μετά την κοινοποίηση..
Η εκπαίδευση επί τόπου μπορεί να διενεργείται σύμφωνα με τις απαιτήσεις της σύμβασης κατά την εγκατάσταση και την έναρξη λειτουργίας του εξοπλισμού για τον χρήστη και τη θέση του σε χρήση·
Ο χρήστης μπορεί να προγραμματιστεί να έρθει στην εταιρεία για τεχνική εκπαίδευση επί τόπου κατά τη διάρκεια της εγκατάστασης του εργοστασίου, έτσι ώστε ο πελάτης να μπορεί να κατανοήσει τις επιδόσεις του εξοπλισμού,εκπαιδεύουν τη σωστή μέθοδο χρήσης, λειτουργία, ρουτίνα συντήρηση, κοινή ανίχνευση και εξάλειψη σφαλμάτων και μείωση της δυσλειτουργίας που προκαλείται από την ακατάλληλη χρήση του εξοπλισμού.
