Εξοπλισμός δοκιμής δόνησης ES-6.pdf

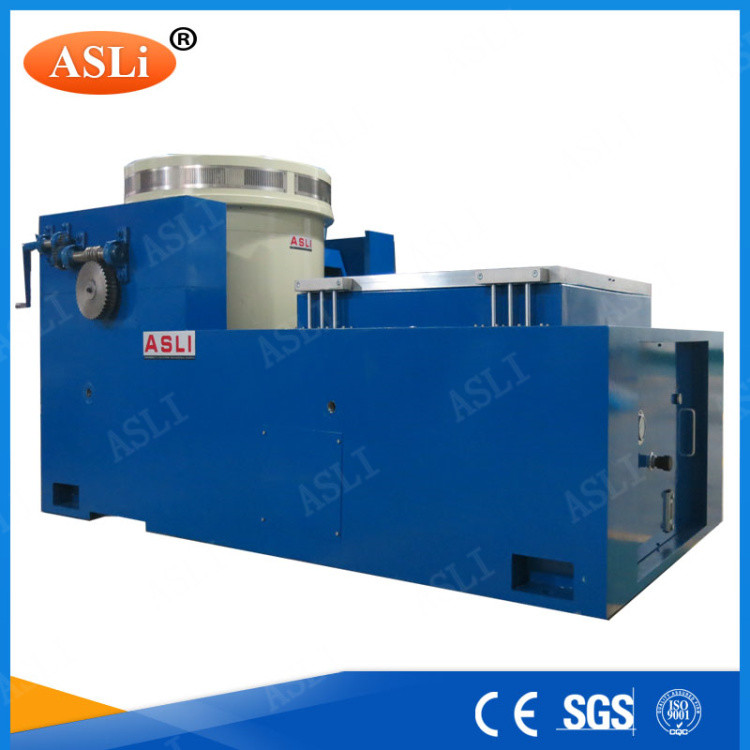

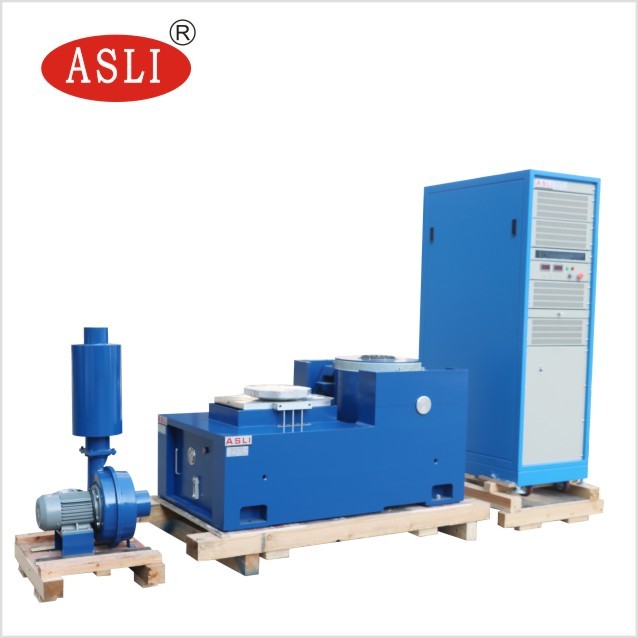

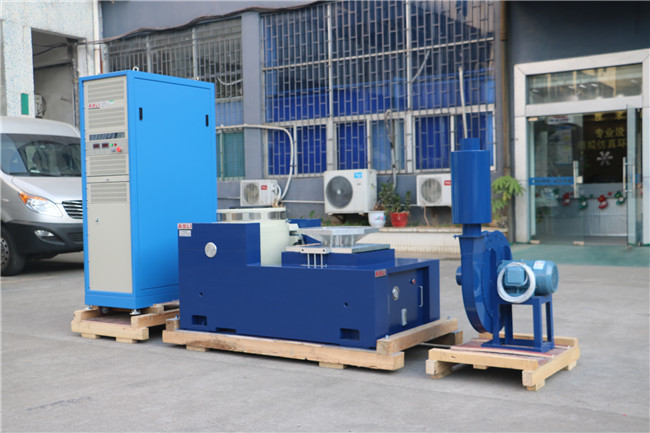

Ψηφιακός Ενισχυτής Ελέγχου Ηλεκτρομαγνητικός Δονητής για Δοκιμές Εργαστηριακού Εξοπλισμού
Η μετατόπιση μπορεί να προσαρμοστεί,

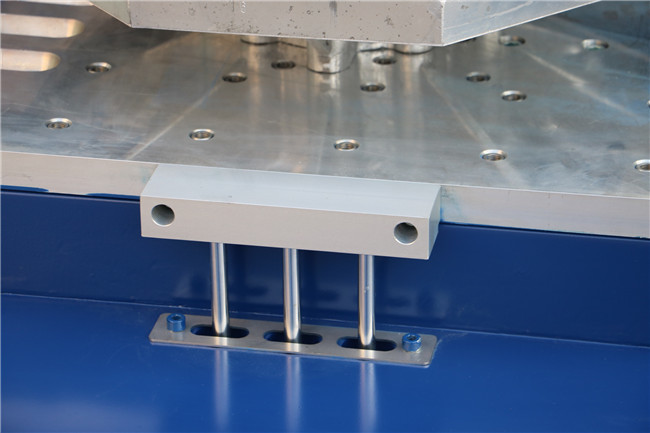

Το μέγεθος του τραπέζι δόνησης επιλέγεται ανάλογα με το μέγεθος του δείγματος,
Δοκιμή δόνησης για Εργαστήριο, Ανταλλακτικά Αυτοκινήτων, Φωτισμός LED, μπαταρία, καλώδια, συσκευασία...
Τεχνικές Παράμετροι:
| Μοντέλο |
Ονομαστική Συνοχή Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα(m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγιστο Φορτίο (Kg) | κινούμενο πηνίο(Kg) |
Διάσταση του Κινούμενου πηνίου(mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
Το μέγιστο επίπεδο επιτάχυνσης του ηλεκτρομαγνητικού δοκιμαστή δόνησης καθορίζεται από το μέγιστο ρεύμα και το φορτίο. Σε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε η επιτάχυνση να μην φτάσει σε υψηλό επίπεδο. Η συχνότητα συντονισμού του κινούμενου στοιχείου τίθεται υψηλότερη από το ανώτατο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δόνησης μπορεί να αντικατοπτριστεί από το διάγραμμα που εμφανίζει τη μέγιστη επιτάχυνση σε διαφορετικές συχνότητες. Χρησιμοποιώντας ένα διάγραμμα λογαριθμικής κλίμακας, ο περιορισμός της μετατόπισης μπορεί να εκφραστεί με μια ευθεία γραμμή με κλίση 6 dB/οκτάβα.
τεχνικές παράμετροι κάθετου επεκτατήρα:
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Εάν θέλετε να μάθετε περισσότερα για τον Ηλεκτρομαγνητικό Εξοπλισμό Δοκιμών Δόνησης, μη διστάσετε να στείλετε τα ερωτήματά σας, μετά από αυτό, μπορούμε να παρέχουμε περισσότερη υποστήριξη.
