εξοπλισμός δοκιμής δονήσεων ES-10.pdf

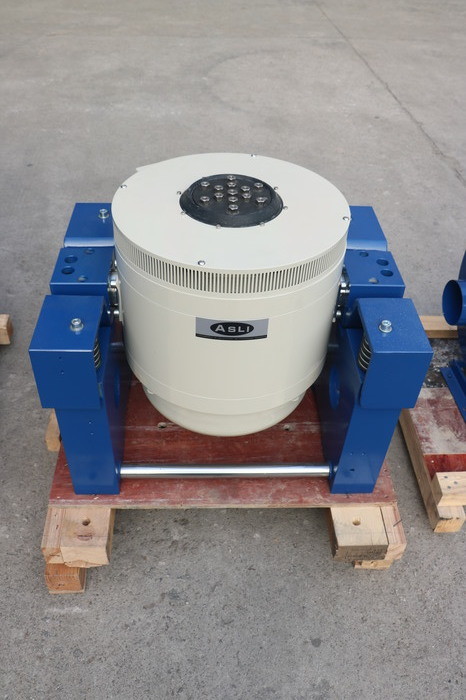

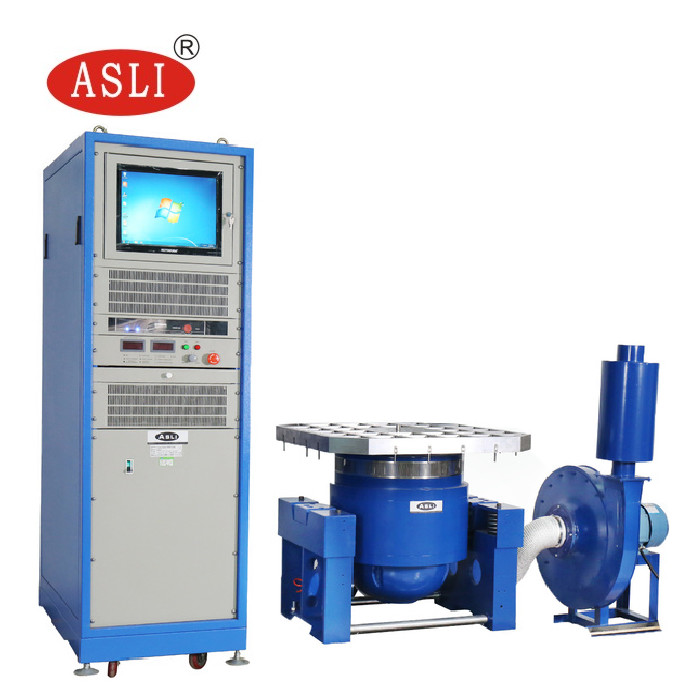

Κατασκευαστής Οικουμενικός ηλεκτροδυναμικός δοκιμαστής δονήσεων υψηλής συχνότητας με τραπέζι μετατόπισης
Απαιτήσεις δοκιμής:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
5. MIL STD 810G
6. MIL STD 810F
7. IEC 60068-2-5
τεχνικές παραμέτρους:
| Σχήμα | Ονομαστικός σινός | Διάταξη τυχαία | Συχνότητα | Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση | Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) | Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Χαρακτηριστικά:

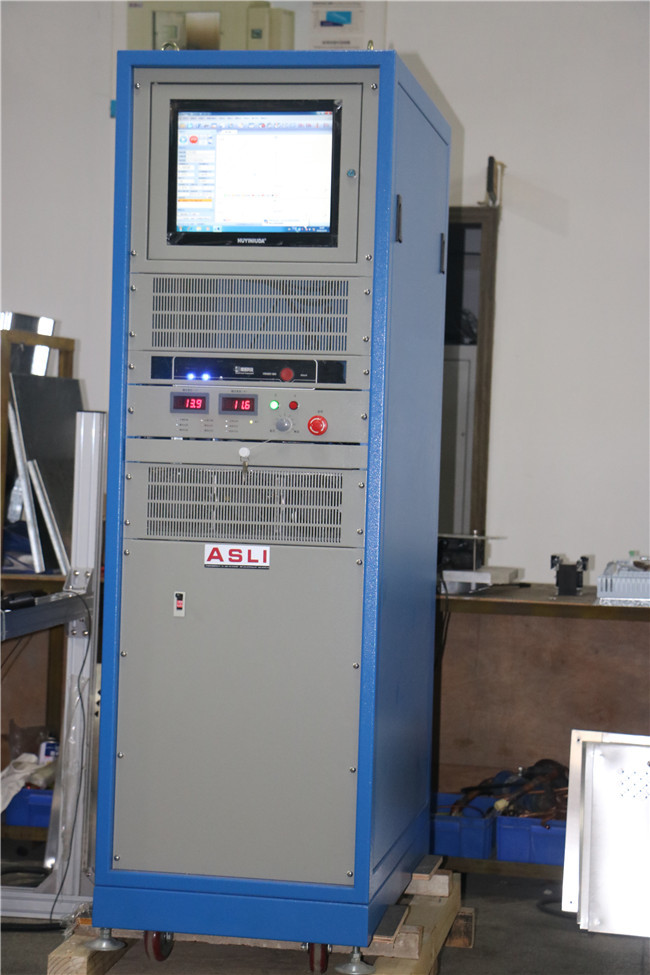

1- Εγκατάσταση: Κινέζικο και αγγλικό μενού, λειτουργία υπολογιστή, χρήση εξειδικευμένων συστημάτων παρακολούθησης και ελέγχου, τα δεδομένα ολόκληρης της διαδικασίας μπορούν να παραδίδονται και να παράγονται.
2Δραστηριότητες οθόνης: δυναμικές καμπύλες δοκιμής οθόνης, πολλαπλές Dan, στον αριθμό των δεδομένων.
3- Καταγραφέας καμπύλης: καταγραφή δεδομένων δοκιμής σε πραγματικό χρόνο, δεδομένα δοκιμής αυτόματα, τα αποτελέσματα δοκιμής μπορούν να αποθηκευτούν, να εκτυπωθούν.

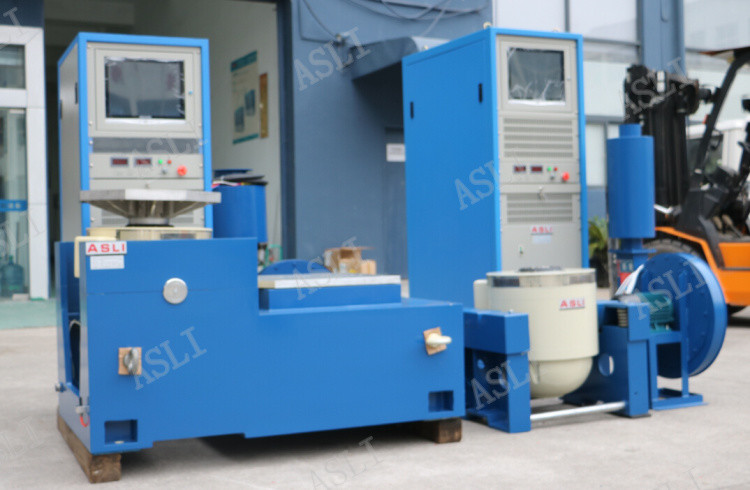

τεχνικές παραμέτρους οριζόντιου επεκτατήρα:
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | Πέντε χιλιάδες 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
Ο καθολικός δοκιμαστής δονήσεων ηλεκτροδυναμικής υψηλής συχνότητας μπορεί να ολοκληρωθεί σε δοκιμές τριών αξόνων X, Y, Z και ευρυζωνικών τυχαίων δοκιμών δονήσεων.να συμπληρωθεί από το κλασικό (μισό - sinusΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα της εθνικής άμυνας, των όπλων, της αεροπορίας, του αεροδιαστημικού τομέα, των επικοινωνιών, της ηλεκτρονικής,ηλεκτρικές συσκευές, επικοινωνιών, οικιακών συσκευών και άλλων τομέων.
Αν χρειάζεστε περισσότερες πληροφορίες σχετικά με τα δονητικά, μην διστάσετε να επικοινωνήσετε μαζί μας.
