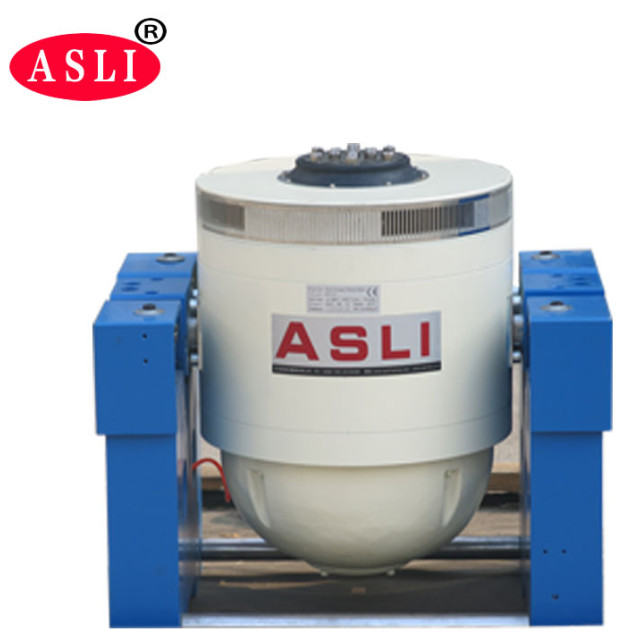

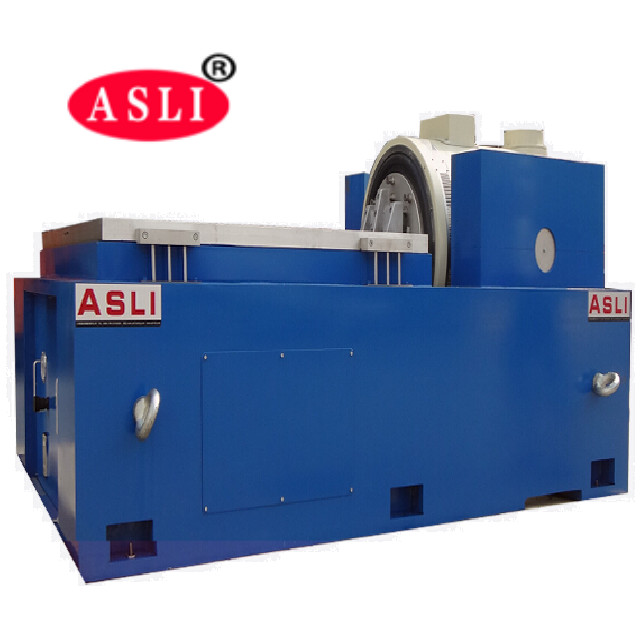

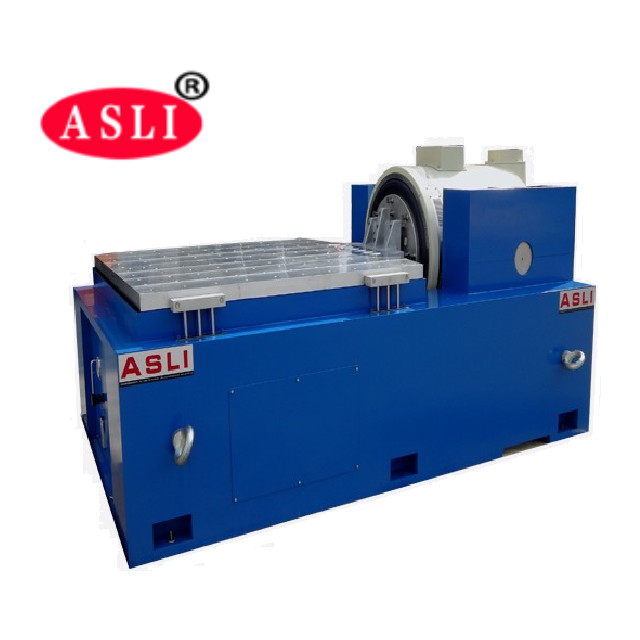

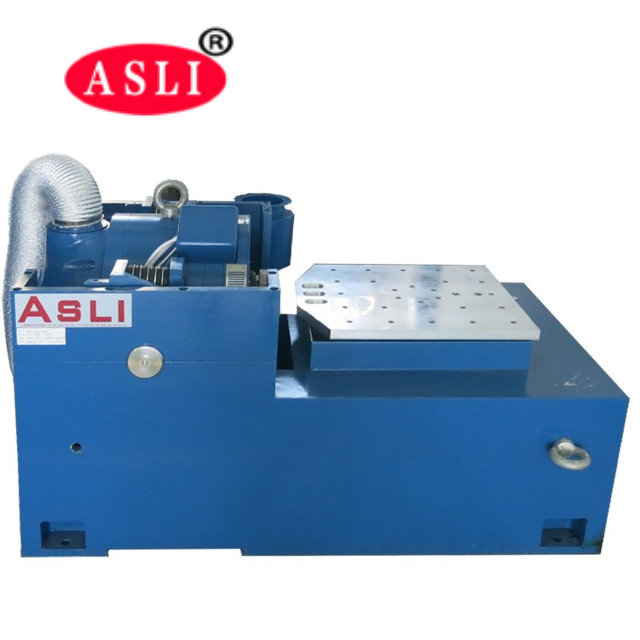

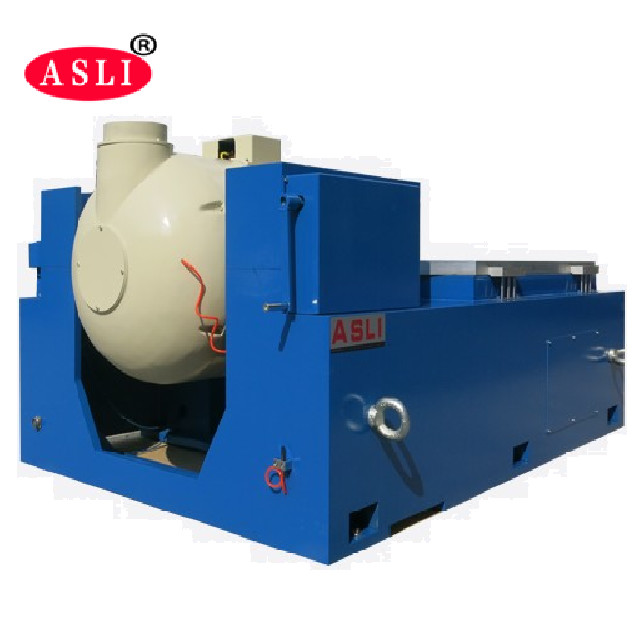

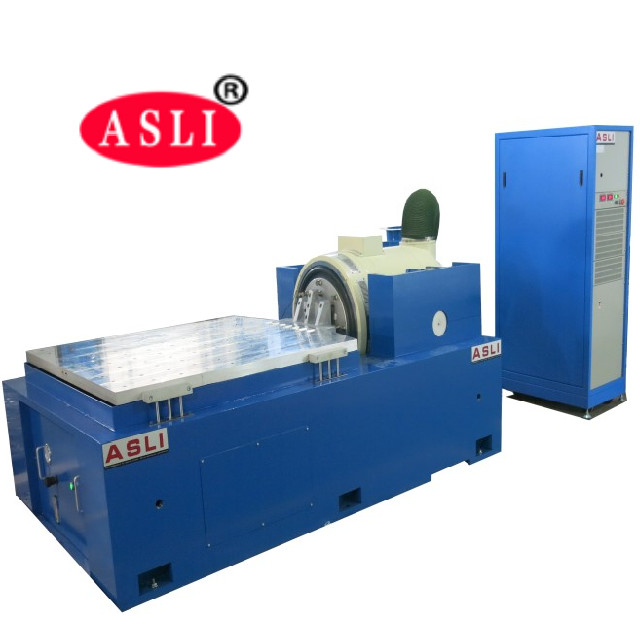

300kg φόρτωση του ηλεκτροδυναμικού πίνακα IEC 60068-2-64 δονητών δόνησης
Product Details
| ημιτονοειδής δύναμη: | 20000n | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3 ~ 2000Hz |
| φόρτωση: | 300 κιλά | Επιτάχυνση: | 100G |
| οπλισμός: | 320mm | ||
| Επισημαίνω |
Δονητής δόνησης IEC 60068-2-64 ηλεκτροδυναμικός,Πίνακας δονητών δόνησης IEC 60068-2-64,300kg πίνακας δονητών δόνησης φόρτωσης |
||
Product Description
High-frequency Vertical & Horizontal Generator Electromagnetic Vibration Shaker for Semiconductor applications are used to evaluate resonant frequencies of product and package designs and simulate the random vibration that occurs in the distribution or in-use environmentΤο μηχάνημα είναι απλό στη χρήση και μπορεί να εκτελέσει ένα ευρύ φάσμα δοκιμών δονήσεων σύμφωνα με τις κυβερνητικές, βιομηχανικές και εταιρικές προδιαγραφές.
- Συνδυασμένη δομή δοκιμαστικού θαλάμου και συστήματος ψύξης με συμπαγές και κομψό σχεδιασμό· ανεξάρτητη κονσόλα.
- Εύκολη λειτουργία, αρχική μονάδα ψυκτικού συμπιεστή και τα κύρια εξαρτήματά του εισαγόμενα από το εξωτερικό.
- Εισαγόμενος ελεγκτής LCD με έγχρωμη οθόνη αφής ικανός να ελέγχει αυτόματα τα προγράμματα θερμοκρασίας και υγρασίας.
- Εξοπλισμένο με τηλεπικοινωνιακή διεπαφή RS232. Για να ικανοποιήσει τις μοναδικές απαιτήσεις του πελάτη, οι χρήστες μπορούν να επιλέξουν από διαφορετικά μοντέλα πάγκου δοκιμής δονήσεων για να εξασφαλίσουν καλή απόδοση ψύξης.
- Συστήματα στεγνώσεως θερμότητας και αέρα
| Σχήμα | ΤΗΒ-408 ((Α~F) |
|---|---|
| Εσωτερική διάσταση | W600 × H850 × D800 (mm) |
| Εξωτερική διάσταση | W850 × H1950 × D2100 (mm) |
| Περιοχή θερμοκρασίας | Χαμηλή θερμοκρασία: (A: 25oC, B: 0oC, C: -20oC, D: -40oC, E: -60oC, F: -70oC) Υψηλή θερμοκρασία: 100oC (150oC) |
| Περιοχή υγρασίας | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H. είναι μια ειδική προαιρετική κατάσταση, απαιτεί αφυγραντήρα) |
| Αναλυτική ακρίβεια / ομοιόμορφη κατανομή θερμοκρασίας και υγρασίας | 00,1% RH / ± 2,0oC ± 3,0% RH |
| Ακριβότητα ελέγχου της θερμοκρασίας και της υγρασίας | ±0,5oC, ±2,5% R.H. |
| Ταχύτητα αύξησης / μείωσης της θερμοκρασίας | Ανάπτυξη θερμοκρασίας περίπου 0,1 έως 3,0 oC/min / πτώση θερμοκρασίας περίπου 0,1 έως 1,5 oC/min. (Η ταχύτητα πτώσης ελάχιστη 1,5 oC/min είναι ειδική προαιρετική προϋπόθεση) |
| Εσωτερικό και εξωτερικό υλικό | Το υλικό του εσωτερικού κιβωτίου είναι από ανοξείδωτο χάλυβα SUS 304#· το εξωτερικό κιβώτιο είναι από ανοξείδωτο χάλυβα ή από ψυχρά κυλούμενα χάλυβα SEE με επικάλυψη χρώματος. |
| Υλικό μόνωσης | Ανθεκτικό σε υψηλές θερμοκρασίες, υψηλή πυκνότητα, χλωριούχο φορμάτιστο, αιθυλοακετούχο αφρό μονωτικά υλικά. |
| Σύστημα ψύξης | Ψύξη με αέρα ή ψύξη με νερό / συμπυκνωτής με ένα τμήμα (-40oC, συμπυκνωτής διπλού τμήματος -70oC) |
| Προστατευτικές συσκευές | Διακόπτης χωρίς ασφάλειες, διακόπτης προστασίας από υπερφόρτωση για συμπιεστή, διακόπτης προστασίας ψυκτικού υγρού υψηλής και χαμηλής τάσης, διακόπτης προστασίας από υπερ-υγρασία και υπερ-θερμοκρασία, ασφάλειες, σύστημα προειδοποίησης βλάβης,Προστασία προειδοποίησης σύντομης αποθήκευσης νερού. |
| Προαιρετικά αξεσουάρ | Εσωτερική πόρτα με τρύπα λειτουργίας (προαιρετικό), καταγραφέας (προαιρετικό), καθαριστικό νερού, αφυγραντήρα. |
| Εξοπλισμός δοκιμής δονήσεων | Επιλέξτε το κατάλληλο πάγκο δοκιμής δονήσεων σύμφωνα με τις συνθήκες δοκιμής του πελάτη. Για τις τεχνικές παραμέτρους, παρακαλούμε λάβετε τις παραμέτρους του ηλεκτροδυναμικού δοκιμαστή τύπου δονήσεων σε αυτόν τον κατάλογο για αναφορά. |
| Δύναμη | AC380V 3 φάσης 5 γραμμές, 50/60HZ |
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική σχεδίαση.
- Στρογγυλοφόρα ρυμουλκούμενα ευθεία και εξαγωγικά προσανατολισμένα σύνθετα σώματα προσανατολισμός δυσκαμψίας, εκκεντρική ικανότητα φορτίου.
- Το Ίδρυμα Απομόνωσης Trunnion, αφιερωμένο στην χρήση ορμονών, η εγκατάσταση κινητών βοηθητικών συσκευών.
- Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος υψηλής αξιοπιστίας.
- Νέος σχεδιασμός αγωγών και βελτιωμένη ψύξη.
- Στατική δυσκαμψία, δυναμική δυσκαμψία του μικρού αερόστατου υποδοχής, αύξηση της χωρητικότητας υποδοχής του πίνακα δονήσεων, βελτίωση των επιδόσεων χαμηλής συχνότητας.
Product Highlights
Τραπέζι ηλεκτροδυναμικής δόνησης φορτίου 300kg με ημιτονοειδή δύναμη 20000N, συχνότητα 3-2000Hz, μετατόπιση 51mm και επιτάχυνση 100g. Πληροί το IEC 60068-2-64 για δοκιμές αυτοκινήτων και ημιαγωγών. Ανθεκτικό, αποτελεσματικό, με διαθέσιμες προσαρμοσμένες επιλογές.
