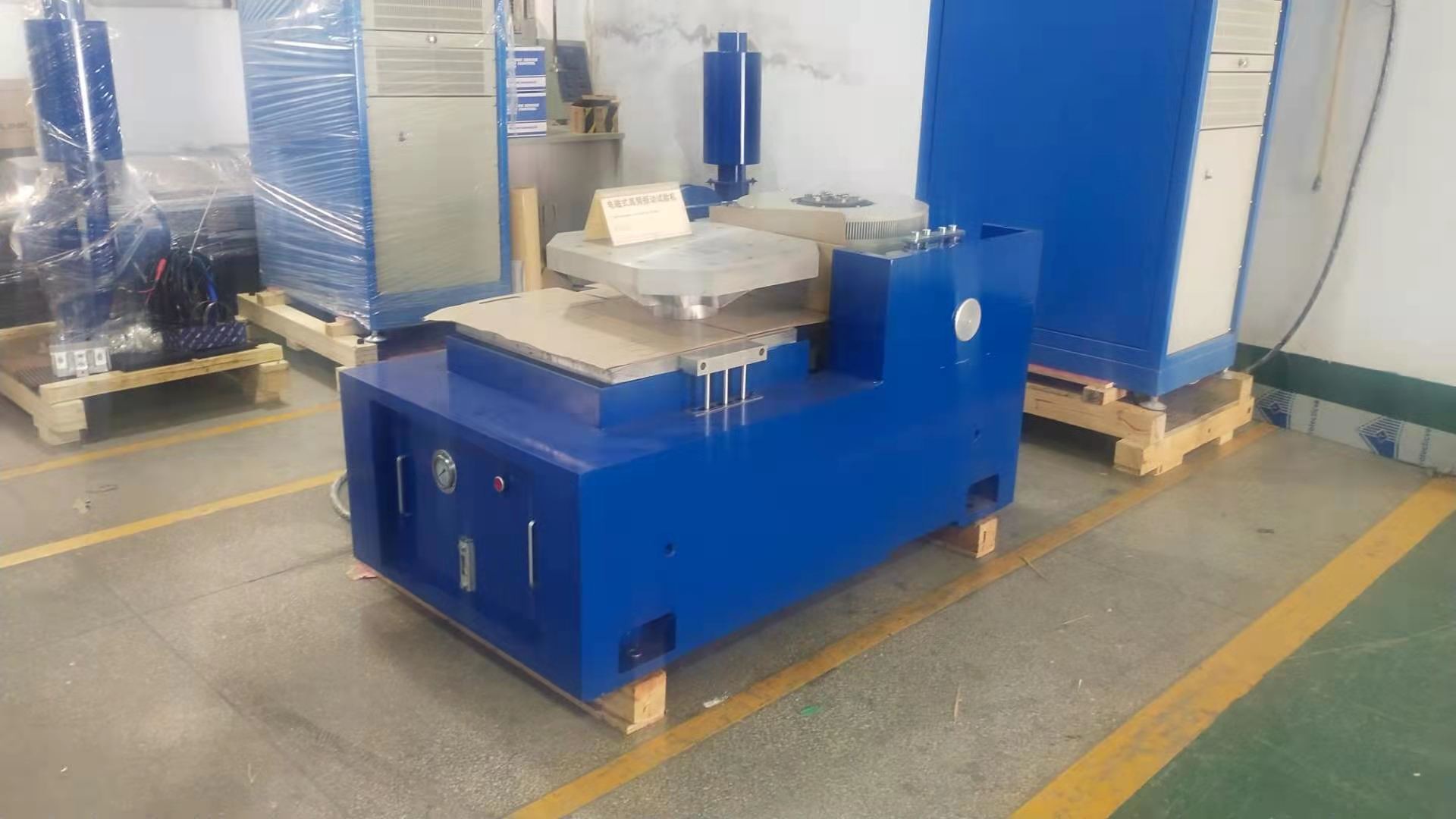

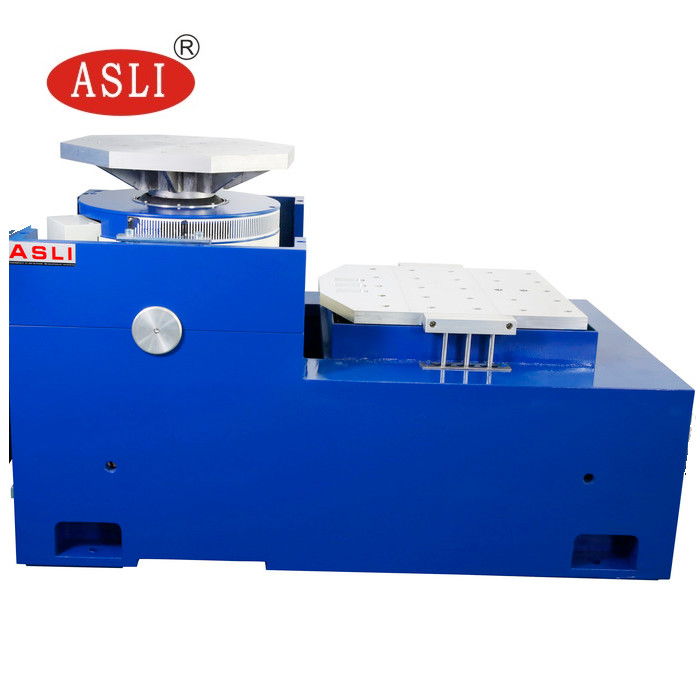

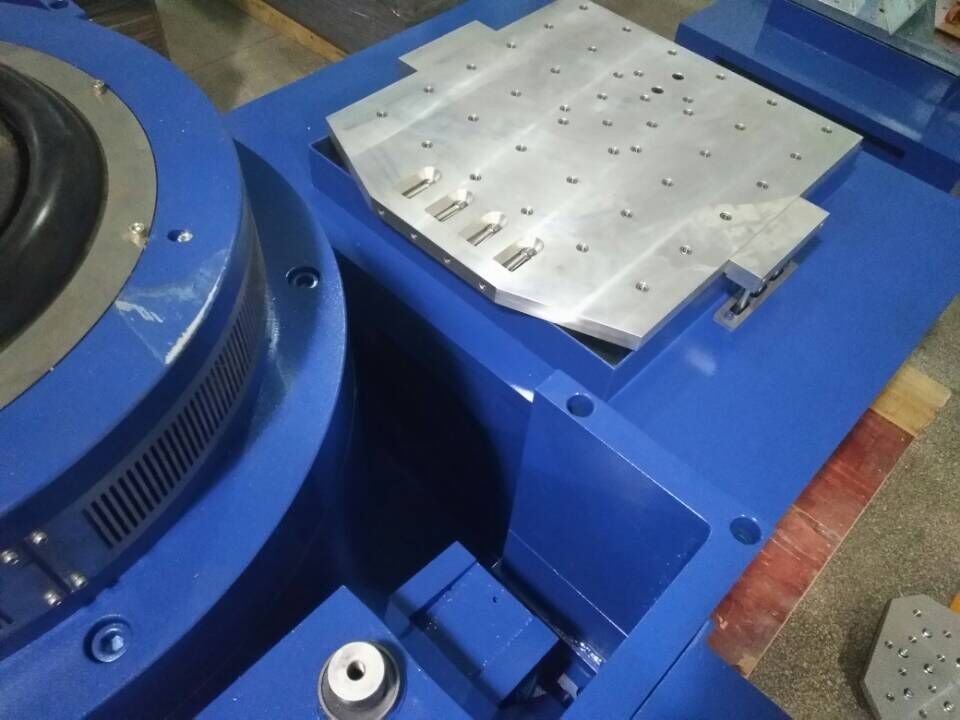

Δοκιμαστής Δόνησης Ηλεκτρομαγνητικής Κάθετης & Οριζόντιας με Τραπέζι από Κράμα Αλουμινίου
Ηλεκτρομαγνητικός δοκιμαστής δόνησης σύμφωνα με το πρότυπο σχεδιασμού που σχετίζεται με τη δοκιμή μπαταριών, προσομοίωση, υπό την προϋπόθεση της δοκιμής δόνησης της μπαταρίας, η μπαταρία ή η συστοιχία μπαταριών στερεώνεται στο τραπέζι δόνησης, σύμφωνα με τη συνταγογραφούμενη συχνότητα, επιτάχυνση και λειτουργία μετατόπισης κατά μήκος της δόνησης του δείγματος της μπαταρίας σε τρεις αμοιβαία κάθετες κατευθύνσεις, η μετρημένη μπαταρία δεν πρέπει να διαρρέει, να μην χάνει την καρδιά της, να μην σπάει, να μην προκαλεί φωτιά και έκρηξη.
Τεχνικές παράμετροι:
| Μοντέλο |
Ονομαστικό ημίτονο Δύναμη (N) |
Ονομαστικό τυχαίο Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγιστο φορτίο (Kg) | κινητό πηνίο (Kg) |
Διάσταση του Κινητό πηνίο (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| Ενισχυτής ισχύος | |
| Έξοδος ενισχυτή | 30 kVA |
| SNR | >65 dB |
| Ονομαστική τάση εξόδου | 120 Vrms |
| Διαστάσεις (Μ×Π×Υ, μη συσκευασμένο) | 800x900x2,100 mm |
| Ανεμιστήρας | |
| Όγκος αέρα | 0.46 m3/s |
| Ισχύς | 7.5 kW |
| Διάμετρος αεραγωγού | 200 mm |
| Πίεση αέρα | 8.8kPa |
| Εγκατάσταση | Δυνατότητα σύνδεσης με την οροφή (έως δύο στροφές 90 μοιρών), μέγιστη διαδρομή 20’ |
Χαρακτηριστικά δονητή:
1. Καλοσχεδιασμένος δυναμικός σκελετός κύκλου, με υψηλότερη αξονική συχνότητα συντονισμού σταδίου.
2. Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και λογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και εισαγωγικού προσανατολισμού σύνθετου σώματος ακαμψίας προσανατολισμού, ικανότητα εκκεντρικού φορτίου.
4. Βάση απομόνωσης Trunnion αφιερωμένη στη χρήση ορμονών, η εγκατάσταση της κινητής ευκολίας.
5. Προηγμένη τεχνολογία μετακίνησης γύρω από το σύστημα για να διασφαλιστεί η υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Νέος σχεδιασμός αγωγού και ενίσχυση του ψυκτικού αποτελέσματος.
7. Στατική ακαμψία, δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν, αύξηση της χωρητικότητας του τραπεζιού δόνησης, βελτίωση της απόδοσης χαμηλής συχνότητας.
