180kg φόρτωση του πίνακα δόνησης 3 άξονα, 600kg. Μηχανή ελεγκτών δόνησης Φ
Product Details
| δύναμη δόνησης: | 6000N | Κατεύθυνση δόνησης: | 3 άξονας |
|---|---|---|---|
| Βάρος κινούμενου πηνίου: | 6,5 κιλά | Εκτόπισμα: | 25 mm |
| Μέγιστο. Επιτάχυνση: | 100 γρ | Εφαρμογή: | Μικρό Εξάρτημα |
| Επισημαίνω |
180kg φόρτωση του πίνακα δόνησης 3 άξονα,600kg.f 3 πίνακας δόνησης άξονα,600kg.f μηχανή ελεγκτών δόνησης |
||
Product Description

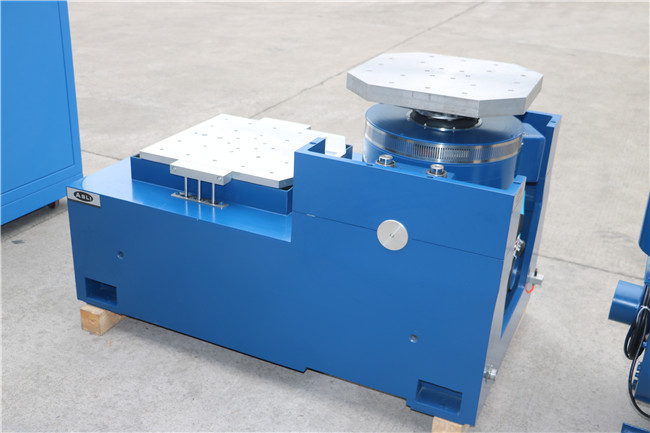

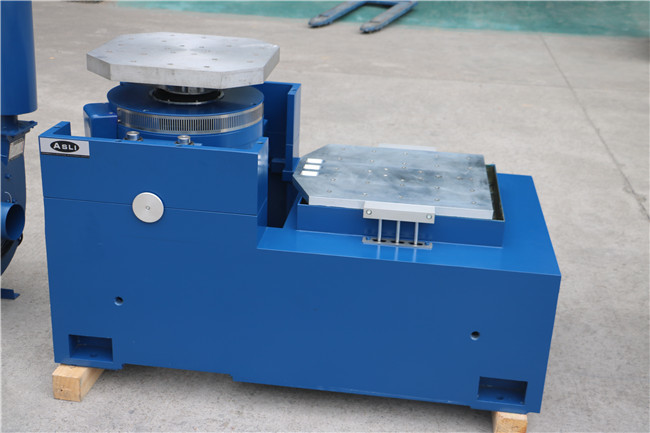

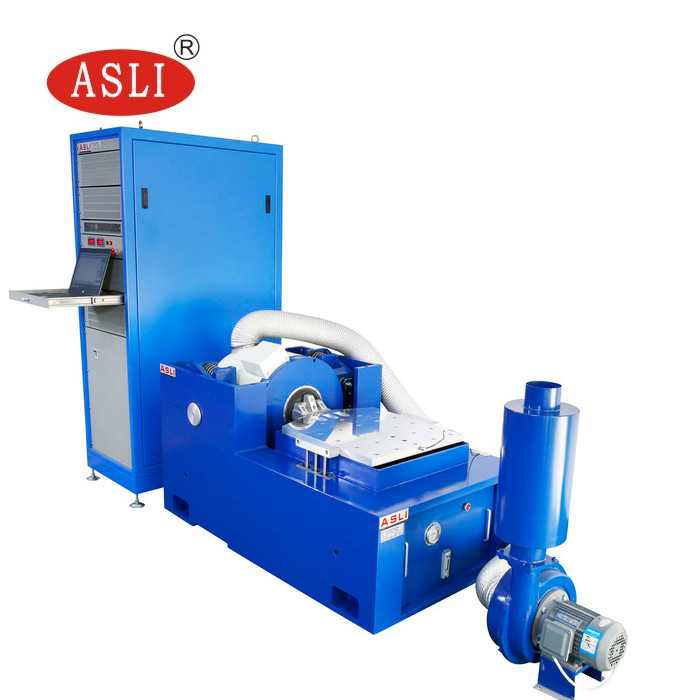

Ηλεκτρική Συχνότητα 3 Αξόνων Δοκιμής Δόνησης — μια λύση δοκιμής δόνησης υψηλής απόδοσης σχεδιασμένη για αξιολόγηση μικρών εξαρτημάτων. Αυτό το σύστημα παρέχει ακριβή, αξιόπιστη προσομοίωση δόνησης σε ένα ευρύ φάσμα συχνοτήτων, καθιστώντας το ιδανικό για διασφάλιση ποιότητας, ανάπτυξη προϊόντων και δοκιμές αξιοπιστίας σε βιομηχανικά και κατασκευαστικά περιβάλλοντα.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Στιβαρό σύστημα ανάρτησης και γραμμική καθοδήγηση κίνησης — ισχυρή ικανότητα μεταφοράς, εξαιρετικές λειτουργίες καθοδήγησης και υψηλή σταθερότητα.
- Αερόσακος κέντρου φορτίου με υψηλή στατική ακαμψία και χαμηλή δυναμική ακαμψία — ισχυρή ικανότητα μεταφοράς και τέλεια απόδοση στην αλλαγή πλάτους.
- Υψηλής απόδοσης μεταγωγή ισχύος κλάσης D, κορυφαίο ρεύμα 3-σιγμα, χαμηλή κατανάλωση ενέργειας και ελάχιστη αρμονική παραμόρφωση.
- Γρήγορη αυτοδιάγνωση με ασφάλεια κλειδώματος — υψηλή ασφάλεια και αξιοπιστία.
- Συσκευή απομόνωσης κραδασμών με αερόσακο για την πλατφόρμα δόνησης — δεν απαιτείται επιπλέον θεμέλιο, τέλεια αναπαραγωγή κυμάτων δόνησης και μείωση της μετάδοσης δονήσεων.

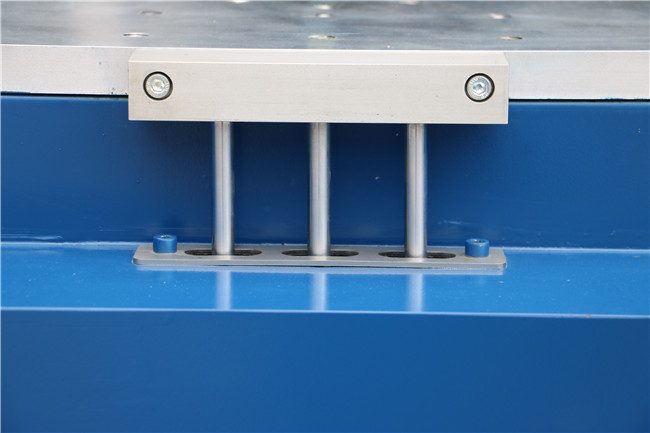

- Διαθέσιμες οριζόντιες και κάθετες πλατφόρμες επέκτασης για διαφορετικές εφαρμογές.
- Απλή λειτουργία ελεγκτή.
| Μοντέλο | Μέγεθος Πλατφόρμας (mm) | Εύρος Συχνοτήτων (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

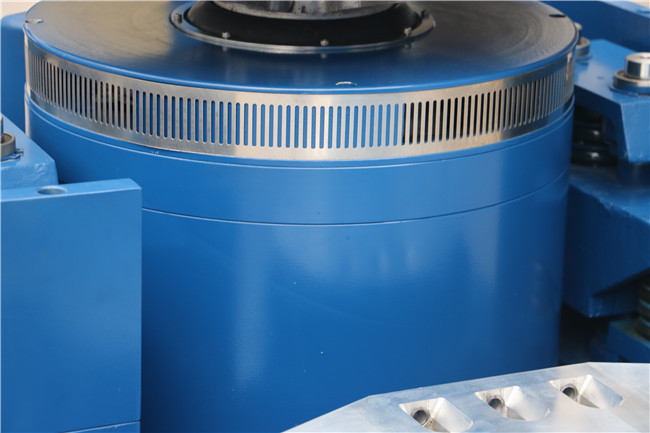

Η αρχή λειτουργίας του ηλεκτρομαγνητικού διεγέρτη δόνησης είναι παρόμοια με ένα ηχείο, όπου ένας ηλεκτρικός αγωγός κινείται από τη δράση ηλεκτρομαγνητικής δύναμης σε ένα μαγνητικό πεδίο. Η δύναμη για την επιτάχυνση του κινούμενου μέρους παράγεται από την ισορροπία μεταξύ του ρεύματος οδήγησης και της μαγνητικής ροής. Επομένως, ελέγχοντας το ρεύμα οδήγησης, μπορεί κανείς να ελέγξει τη γεννήτρια δόνησης.
Το μέγιστο επίπεδο επιτάχυνσης του ηλεκτρομαγνητικού διεγέρτη δόνησης καθορίζεται από το μέγιστο ρεύμα και το φορτίο. Σε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε η επιτάχυνση να μην φτάσει σε υψηλό επίπεδο. Η συχνότητα συντονισμού του κινούμενου στοιχείου τίθεται υψηλότερη από το ανώτατο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δόνησης μπορεί να αντικατοπτριστεί από το διάγραμμα που εμφανίζει τη μέγιστη επιτάχυνση σε διαφορετικές συχνότητες. Χρησιμοποιώντας ένα διάγραμμα λογαριθμικής κλίμακας, ο περιορισμός της μετατόπισης μπορεί να εκφραστεί με μια ευθεία γραμμή με κλίση 6 dB/οκτάβα.
