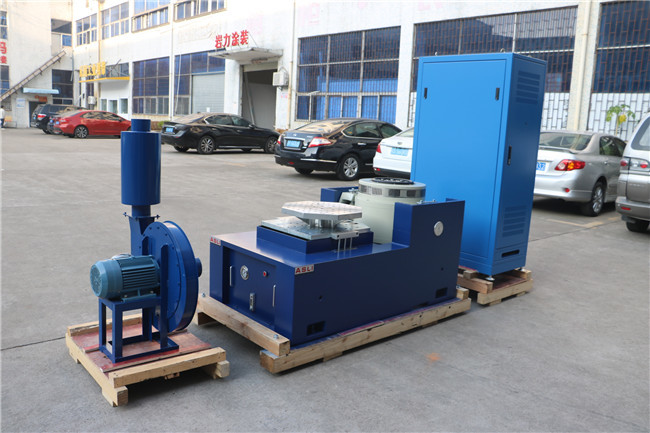

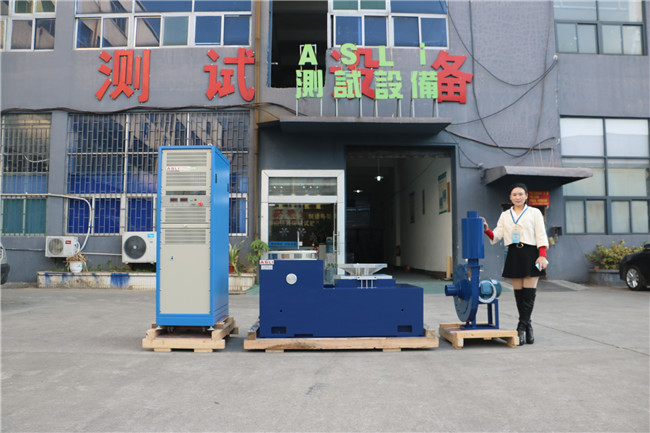

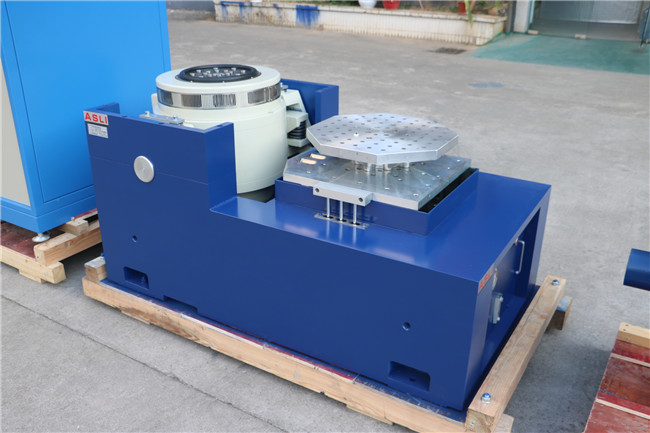

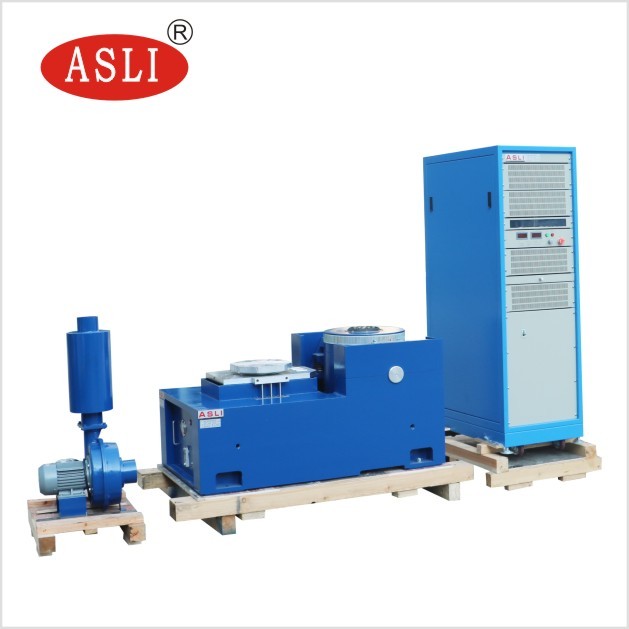

Μηχανή δοκιμής ηλεκτρομαγνητικών δονήσεων υψηλής συχνότητας με μετατόπιση 100 mm
Πρότυπο δοκιμής:
GB/T 31486-2015
UL 1642:2012 < Πρότυπο για μπαταρίες λιθίου>
UL 2054: 2012 < Μπαταρίες οικιακής χρήσης και εμπορικής χρήσης>
UN38.3 ((2012)
IEC62133-2:2017 < Απαιτήσεις ασφάλειας για φορητές σφραγισμένες δευτερογενείς κυψέλες και για μπαταρίες που κατασκευάζονται από αυτές, για χρήση σε φορητές εφαρμογές - Μέρος 2: Συστήματα λιθίου>
Τεχνικές παραμέτρους του συσσωρευτή δονήσεων:
| Σχήμα |
Ονομαστικός σινός Δύναμη (N) |
Διάταξη τυχαία Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Διορισμένη επιτάχυνση (m/s)2) | Διορισμένη ταχύτητα ((m/s) |
Ονομαστική μετατόπιση (π-π) mm |
Μέγιστη φόρτιση (kg) | κινητή τροχιά ((Kg) |
Διάσταση του Μετακινούμενη τροχιά ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
τεχνικές παραμέτρους κάθετου διευρυτήρα:
| Σχήμα | Βάρος (kg) | Μέγιστη συχνότητα (Hz) | Μέγεθος πάγκου |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| Διάταξη VT600 | 35 | 1000 | Φ600 |
| Διάταξη VT0303 | 15 | 2000 | 300×300 |
| Δελτίο ΕΚΑΧ | 22 | 1500 | 400 × 400 |
| Δελτίο ΕΚΑΧ | 30 | 500 | 500 × 500 |
| Δελτίο ΕΚΑΧ, αριθ. | 58 | 350 | 600 × 600 |
| Διάταξη VT0808 | 140 | 350 | 800 × 800 |
| Επενδύσεις | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Το μέγιστο επίπεδο επιτάχυνσης του δοκιμαστή ηλεκτρομαγνητικών δονήσεων καθορίζεται από το μέγιστο επίπεδοΣε χαμηλή συχνότητα, η μετατόπιση του κινούμενου μέρους περιορίζεται έτσι ώστε ηΗ συχνότητα συντονισμού του κινούμενου στοιχείου ρυθμίζεται υψηλότερα.από το ανώτερο όριο του εύρους συχνοτήτων.
Η απόδοση της γεννήτριας δονήσεων μπορεί να αντικατοπτρίζεται από το διάγραμμα που εμφανίζει το μέγιστοΜε τη χρήση ενός σχεδίου log-log, ο περιορισμός της μετατόπισηςμπορεί να εκφραστεί με ευθεία γραμμή με κλίση 6 dB/οκτάβα.
μέγεθος πίνακα δονήσεων που επιλέγεται ανάλογα με το μέγεθος του δείγματος,
Δοκιμαστική αντιστροφής για εργαστήριο, αυτοκινητοβιομηχανία, φωτισμό LED, μπαταρία, καλώδια, συσκευασία...
Αν θέλετε να μάθετε περισσότερα για Μηχανή δοκιμής υψηλής συχνότητας ηλεκτρομαγνητικών δονήσεων με μετατόπιση 100mm, παρακαλώ μην διστάσετε να στείλετε τις έρευνές σας, μετά από αυτό, μπορούμε να δώσουμε περισσότερη υποστήριξη.
