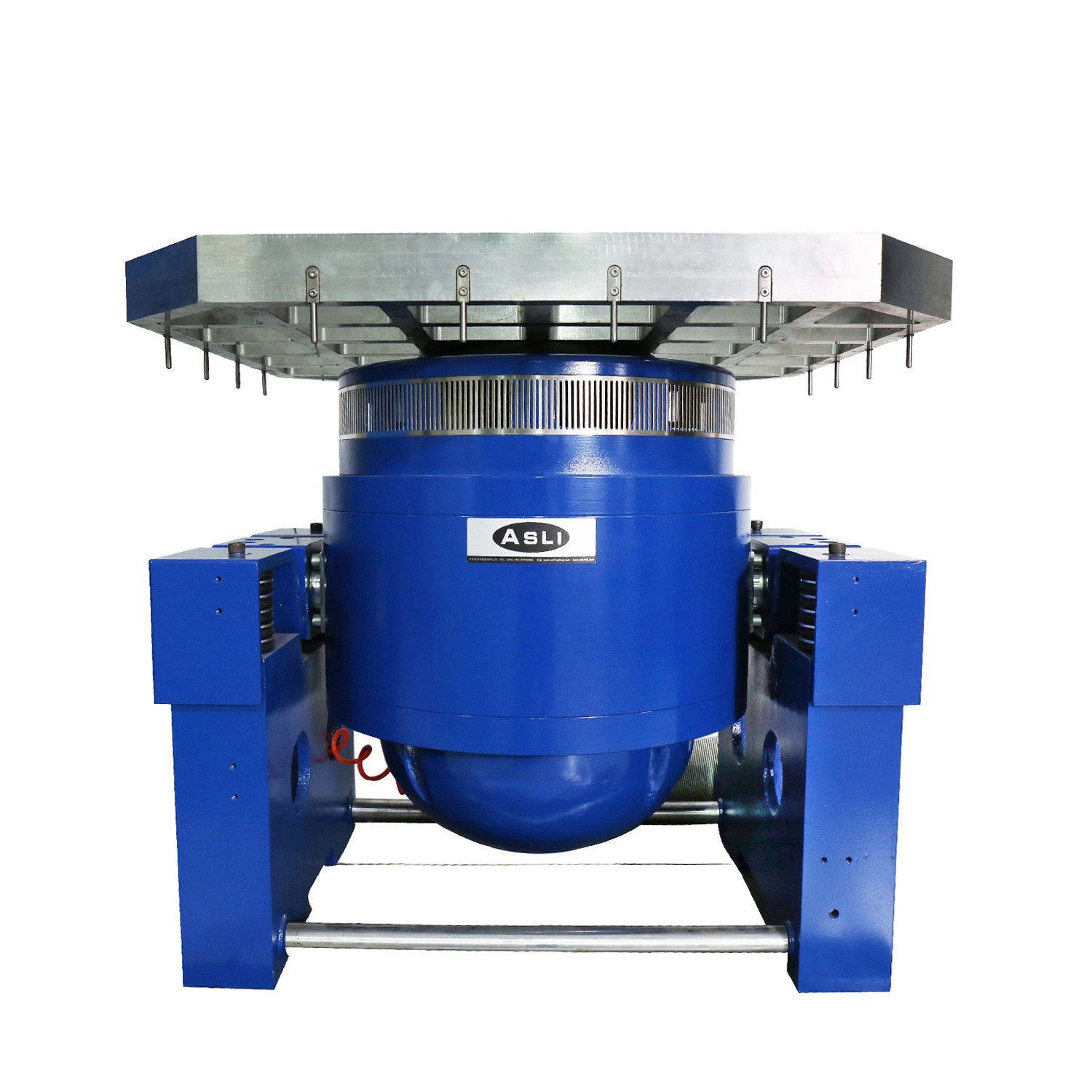

Κάθετος δονητής για εργαστηριακές δοκιμές με προσαρμοσμένη διάταξη για την ποιότητα των προϊόντων του πελάτη
Για το σύστημα δοκιμών δόνησης, προετοιμάστε τα παρακάτω και στείλτε το αίτημά σας. Θα σας βοηθήσουμε να επιλέξετε το κατάλληλο μοντέλο
Περιγραφή δοκιμίου
Μάζα δοκιμίου προς δοκιμή
Διαστάσεις δοκιμίου
Προφίλ δοκιμής εάν είναι διαθέσιμο
Μέγιστη επιτάχυνση δοκιμής
Δοκιμή σε κατεύθυνση X,Y,Z ή μόνο σε κατεύθυνση Z
Προδιαγραφές μοντέλου στην οθόνη
| Προδιαγραφές συστήματος | |||
| Μοντέλο συστήματος: | ES-6A | ||
| Εύρος συχνοτήτων: | 3~3500 | ||
| Ονομαστική δύναμη | Ημιτονοειδής N | 6000 | |
| Τυχαία N | 12000 | ||
| Κρούση N | 12000 | ||
| Μέγιστη επιτάχυνση | ημίτονο (m/s2) | 1000 | |
| Τυχαία (m/s2 rms) | 1000 | ||
| Κρούση(m/s2) | 2000 | ||
| Μέγιστη ταχύτητα | ημίτονο (m/s2) | 1.6 | |
| Κρούση(m/s2) | 1.6 | ||
| Μέγιστη μετατόπιση | Μέγιστη διαδρομή mm (p-p) |
51 | |
| Κινούμενο πηνίο | 6.5kgs | ||
| Διαστάσεις κινούμενου πηνίου | Διάμ. 230mm | ||
| Μέγιστο φορτίο: | 180kgs | ||
Άλλες διαθέσιμες επιλογές δονητών
| Μοντέλο |
Ονομαστική ημιτονοειδής Δύναμη (N) |
Ονομαστική τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα(m/s) |
Ονομαστική μετατόπιση (p-p)mm |
Μέγ. φορτίο (Kg) | κινούμενο πηνίο(Kg) |
Διαστάσεις Κινούμενου πηνίου(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

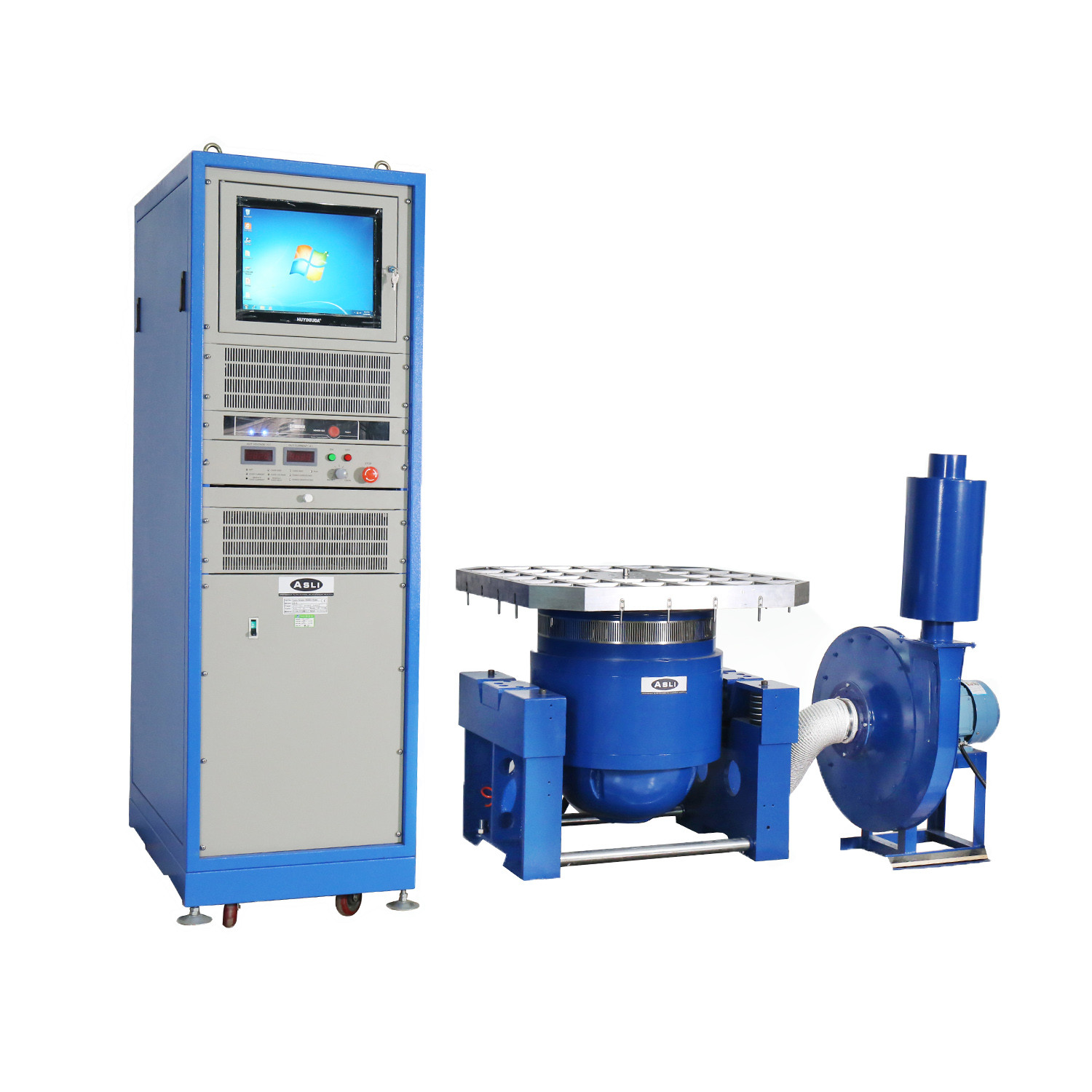

Παράδειγμα δόνησης για τυχαία δοκιμή
Χαρακτηριστικά:
1. Καλοσχεδιασμένος σκελετός δυναμικού δακτυλίου, με υψηλότερη αξονική συχνότητα συντονισμού.
2. Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
3. Ρουλεμάν με κυλίνδρους ευθείας ράβδου και προσανατολισμός ακαμψίας σύνθετου σώματος, ικανότητα έκκεντρου φορτίου.
4. Βάση απομόνωσης κομβίων ειδικής σχεδίασης, ευκολία στην κινητή εγκατάσταση.
5. Προηγμένη τεχνολογία κίνησης σε όλο το σύστημα για τη διασφάλιση υψηλής αξιοπιστίας του δυναμικού δακτυλίου.
6. Νέος σχεδιασμός αγωγών και ενίσχυση της ψυκτικής απόδοσης.
7. Στατική και δυναμική ακαμψία του αερόσακου έδρασης, αύξηση της ικανότητας της τράπεζας δόνησης, βελτίωση της απόδοσης σε χαμηλές συχνότητες.

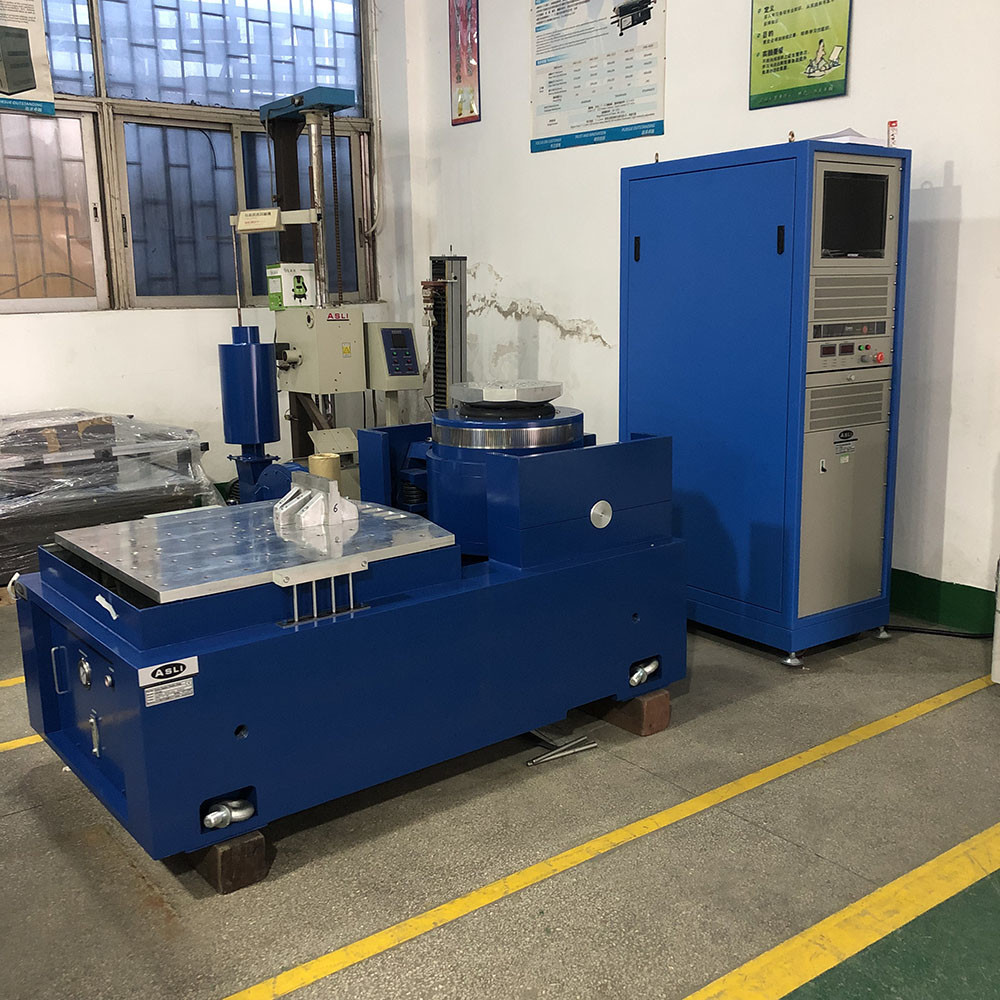

Τεχνικές παράμετροι οριζόντιας τράπεζας δόνησης (δοκιμή αξόνων X,Y)
Εικόνες για αναφορά:
