270kg φόρτωση 1000kg. Δόνηση ημιτόνου Φ που εξετάζει την ηλεκτροδυναμική μηχανή
Product Details
| ημιτονοειδής δύναμη: | 10000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3000Hz |
| φόρτωση: | 270 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 240 χλστ | ||
| Επισημαίνω |
1000kg.f δοκιμή δόνησης ημιτόνου,270kg δοκιμή δόνησης ημιτόνου φόρτωσης,1000kg.f ηλεκτροδυναμική μηχανή δόνησης |
||
Product Description
Το ηλεκτροδυναμικό μηχάνημα δοκιμής δονήσεων με φορτίο 270kg 1000kg.F είναι ένα σύστημα δοκιμής δονήσεων υψηλής συχνότητας που διαθέτει πίνακα κράματος μαγνησίου.Είναι σχεδιασμένο για ακριβή προσομοίωση δονήσεων σε ένα ευρύ φάσμα βιομηχανικών και επιστημονικών εφαρμογών..
Αυτός ο ηλεκτροδυναμικός δονητής υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος, αυτοδημιουργούμενων κύκλων δράσης σκελετού, αεροπορικής υποστήριξης,ελαστικά κυλίνδρων και γραμμική καθοδήγησηΕίναι ικανό να ολοκληρώνει δοκιμές X, Y και Z τριών άξονων, δοκιμές ευρυζωνικών τυχαίων δονήσεων,και κλασικές (μισό-σινο) δοκιμές φάσματος παλμού και αντίδρασης σε σοκ.
Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις βιομηχανίες οικιακών συσκευών.
- Κατηγορία ισχύος:Δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη κρούσης 20000N
- Περιοχή συχνοτήτων:3Hz έως 3000Hz υποστηρίζει σταθερή συχνότητα, σάρωση προς τα εμπρός και προς τα πίσω, sinus, τυχαίος και τρόπους σοκ
- Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Χρόνοι συχνότητας σαρώσεως:Από 1 έως 32767
- Χρόνος συχνότητας σαρώσεως:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
- Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
- Μαξ. Ταχύτητα:10,8 m/s
- Μαξ. Μετατόπιση:51 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση:51 χιλιοστά
- Βάρος του κινούμενου σπείρου:14 κιλά
- Κύμα δονήσεων:Σίνος, τυχαίο, σοκ
- Διάμετρος του κινούμενου σπείρου:Φ240 mm
- Διαστάσεις συστήματος δονήσεων:W1060 × H750 × D845 mm
- Βάρος συστήματος δονήσεων:960 κιλά

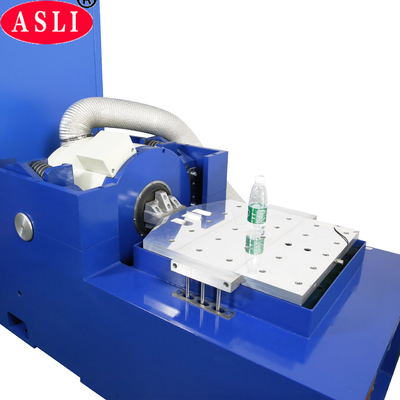

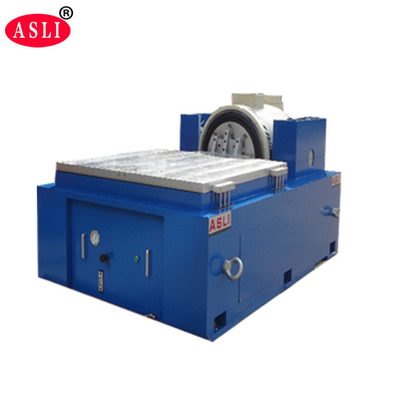

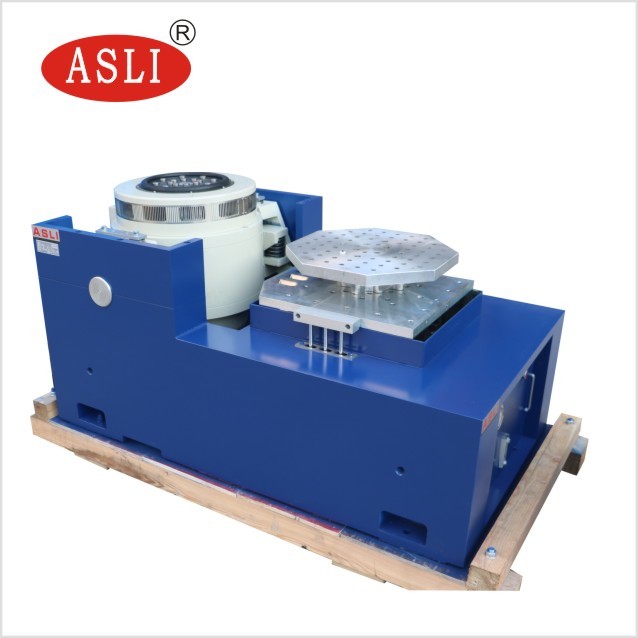

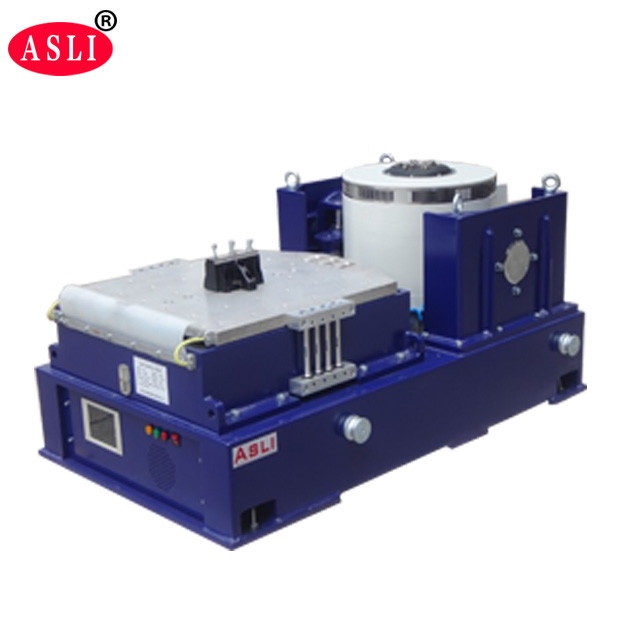

- Συμπεριλαμβανομένων των εξαρτημάτων:600 mm × 600 mm κατακόρυφος επεκτατής και 600 mm × 600 mm οριζόντιο τραπέζι γλιστρίσματος
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Μετακινούμενη τροχιά (kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Η υπογραμμισμένη σειρά (ES-10) αντιπροσωπεύει τη διαμόρφωση που καθορίζεται για τον παρόντα κατάλογο προϊόντων.
- Γεννήτρια δονήσεων 1 σύνολο
- Ρυθμιστής δονήσεων 1 σύνολο
- Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
- DA-10 ενισχυτής ισχύος 1 σύνολο
- Δύναμη διέγερσης 1 pc
- Λογισμικό οδήγησης 1 σύνολο
- Συστήματα ψύξης 1 σύνολο
- Βιομηχανικός Υπολογιστής 1 σύνολο
- Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
- Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
- Εγκαταστάσεις δονήσεων ∙ 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής)
Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο της εταιρείας μας, υιοθετώντας μια διεθνώς προηγμένη αρχιτεκτονική κατανεμημένου συστήματος.Ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit TMS320 σειράς από TIΚατά τη διάρκεια ή μετά την δοκιμή, η έκθεση μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.
- Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, προσφέροντας βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία στο κινούμενο σύστημα εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του ρουλεμπορίου με μικρό φαινόμενο μπαλόνι, αυξάνοντας την ικανότητα υποστήριξης του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
