μηχανική μηχανή κλονισμού 10000N 3000Hz για το εργαστήριο
Product Details
| ημιτονοειδής δύναμη: | 10000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3000Hz |
| φόρτωση: | 270 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 240 χλστ | ||
| Επισημαίνω |
10000N μηχανική μηχανή κλονισμού,3000Hz μηχανική μηχανή κλονισμού,3000Hz μηχανή εργαστηριακής δοκιμής |
||
Product Description

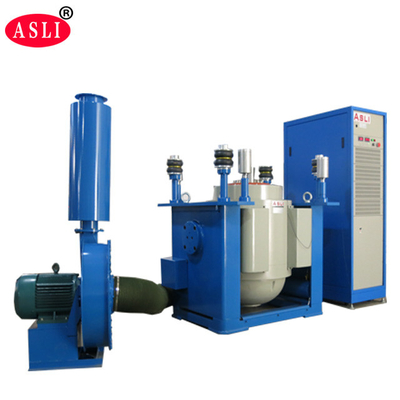

Η Μηχανή Μηχανικών Σοκ 10000N 3000Hz είναι ένας επαγγελματικός πίνακας δονήσεων που έχει σχεδιαστεί για δοκιμές αυτοκινητοδυναμικών εξαρτημάτων και συνολική επαλήθευση ποιότητας.Κατασκευασμένο σε πλατφόρμα υψηλής συχνότητας δονήσεων, παρέχει ακριβή, επαναληπτά αποτελέσματα για απαιτητικά εργαστηριακά περιβάλλοντα.
Η υψηλής συχνότητας δονητική κούκλα υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος, αυτοδημιουργούμενων σκελετών κύκλων δράσης, αεροπορική υποστήριξη,ελαστικά κυλίνδρων με γραμμική καθοδήγησηΕκτελεί δοκιμές X, Y και Z τριών αξόνων σινουσοειδών δονήσεων, δοκιμές ευρυζωνικών τυχαίων δονήσεων και κλασικές δοκιμές παλμού και φάσματος ανταπόκρισης σε σοκ.
Χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις βιομηχανίες οικιακών συσκευών.
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ρεύματος· μια ειδική δομή αποτύπωσης μειώνει τη διαρροή ρεύματος κάτω από 1 mT.
- Τα ελατήρια τύπου U, οι κυλίνδροι και τα γραμμικά ρουλεμάν παρέχουν ισχυρή αντίσταση σε φορτία εκτροπής.
- Για την απομόνωση από δονήσεις χρησιμοποιούνται αερόλυτρα, τα οποία επιτρέπουν στο σύστημα να λειτουργεί σταθερά ακόμη και κάτω από βαριά φορτία χωρίς ειδικό θεμέλιο.
- Οι διατάξεις προστασίας καλύπτουν συνθήκες υπερθερμικής, υπερφόρτωσης, υπερστροφής, υπερφόρτωσης και υπερσυγκέντρωσης.και προστασία κατά της απώλειας φάσηςΗ προστασία της ισχύος της κίνησης περιλαμβάνει την προστασία από το περιορισμό του ρεύματος, την προστασία από την ήπια εκκίνηση, την προστασία από υπερθερμοκρασία, το βραχυκύκλωμα και την προστασία από σφάλματα των συστημάτων.
- Υποστηρίζει δοκιμές sinus, τυχαία και αντίκτυπο περιβάλλοντος.
- Είναι αποδεκτή χαμηλή ευαισθησία στις διακυμάνσεις τάσης ± 10%.
- Η απαίτηση χαμηλής αντίστασης γείωσης ¥ ≤ 4Ω είναι αποδεκτή.
- Υψηλή αξιοπιστία, ειδικά κατάλληλη για μακροχρόνια λειτουργία.
- Δυνάμωση ονομαστικής ισχύος: δύναμη sinus 10000N, δύναμη τυχαίας ισχύος 10000N, δύναμη κλονισμού 20000N
- Περιοχή συχνοτήτων: 3Hz έως 3000Hz ̇ σταθερή συχνότητα, σάρωση μπρος και πίσω, σινό, τυχαίο, σοκ
- Τρόπος συχνότητας σαρώσεως: γραμμική, λογαριθμική, σαρώσεως μπρος και πίσω, σταθερή συχνότητα
- Συχνότητα σαρώματος: 1 έως 32767
- Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα / 1 ̊3600 λεπτά· μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως
- Μέγιστη επιτάχυνση: 1000 m/s2 (χωρίς φορτίο)
- Μέγιστη ταχύτητα: 1,8 m/s
- Μέγιστος εκτοπισμός: 51 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση: 51 mm
- Βάρος του κινούμενου σπείρου: 14 kg
- Κύμα δονήσεων: sinus, τυχαίο, σοκ
- Διάμετρος του κινούμενου σπείρου: Φ240 mm
- Μέγεθος συστήματος δονήσεων: W1060 × H750 × D845 mm
- Δυνάμεις συστημάτων δονήσεων: 960 kg

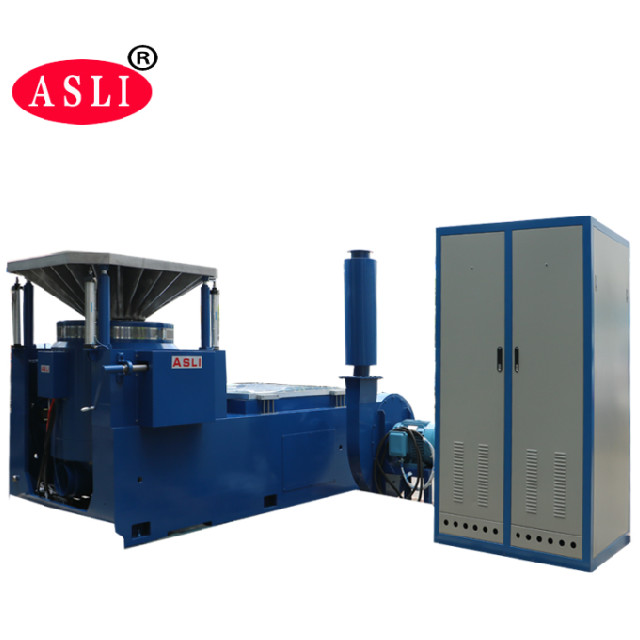

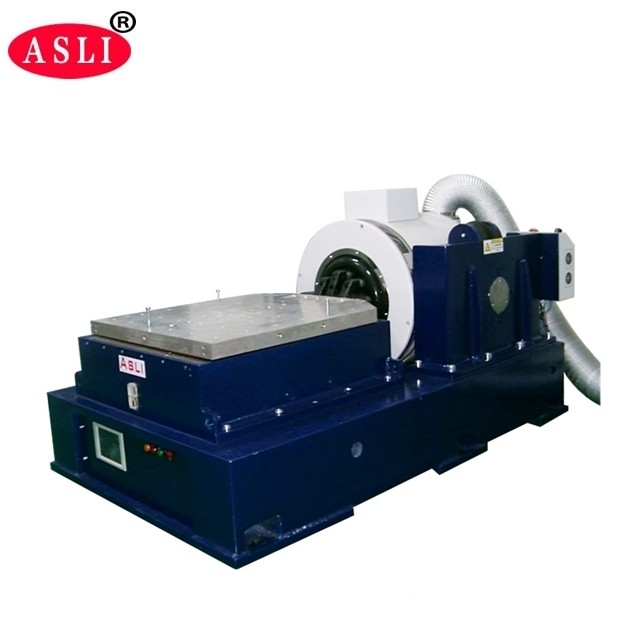

- Περιλαμβάνει κατακόρυφο διευρυτήρα 600 mm × 600 mm και οριζόντιο τραπέζι ολίσθησης 600 mm × 600 mm
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Γεννήτρια δονήσεων 1 σύνολο
- Ρυθμιστής δονήσεων 1 σύνολο
- Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
- DA-10 ενισχυτής ισχύος 1 σύνολο
- Δύναμη διέγερσης 1 pc
- Λογισμικό οδήγησης 1 σύνολο
- Συστήματα ψύξης 1 σύνολο
- Βιομηχανικός Υπολογιστής 1 σύνολο
- Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
- Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
- Εγκαταστάσεις δονήσεων ∙ 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής)
Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο της εταιρείας μας, υιοθετώντας μια διεθνώς προηγμένη αρχιτεκτονική κατανεμημένου συστήματος.Ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit TMS320 σειράς από TIΚατά τη διάρκεια ή μετά την δοκιμή, η έκθεση μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.
- Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρολεμικά ρουλεμάν με ευθεία και προσανατολισμένη προς εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού για ισχυρή εκκεντρική ικανότητα φορτίου.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που μεταφέρει τα δονήματα αυξάνουν την ικανότητα μεταφοράς του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
