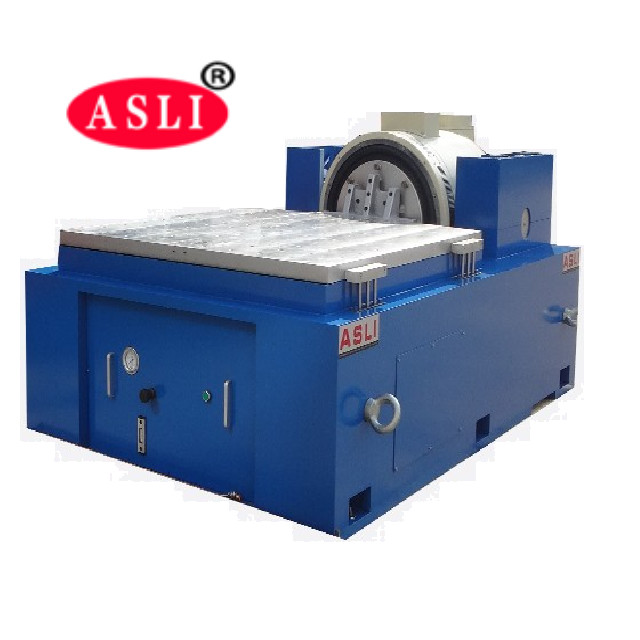

ηλεκτροδυναμικό σύστημα δονητών δόνησης 10000N 3000Hz για αυτόματο κινητό
Product Details
| ημιτονοειδής δύναμη: | 10000Ν | Ταχύτητα: | 1,8 m/s |
|---|---|---|---|
| Εκτόπισμα: | 51 χιλιοστά | Συχνότητα: | 3~3000Hz |
| φόρτωση: | 270 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 240 χλστ | ||
| Επισημαίνω |
10000N σύστημα δονητών δόνησης,3000Hz σύστημα δονητών δόνησης,10000N ηλεκτροδυναμικός δονητής |
||
Product Description
Η υψηλής συχνότητας δονητική κούκλα υιοθετεί προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας διπλής μαγνητικής δομής κυκλώματος, αυτοδημιουργούμενων σκελετών κύκλων δράσης, αεροπορική υποστήριξη,ελαστικά κυλίνδρων και γραμμική καθοδήγησηΜπορεί να εκτελέσει δοκιμές X, Y και Z τριάξονων σινουσοειδών δονήσεων και ευρυζωνικές τυχαίες δοκιμές δονήσεων,καθώς και κλασικές (μισό-σινο) δοκιμές παλμού και φάσματος ανταπόκρισης σε σοκΧρησιμοποιείται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.

- Κατηγορία ισχύος:Δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη κλονισμού 20000N
- Περιοχή συχνοτήτων:3Hz έως 3000Hz σταθερή συχνότητα, σάρωση μπρος και πίσω, σινό, τυχαίο, σοκ
- Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Χρόνος συχνότητας σαρώματος:Από 1 έως 32767
- Χρόνος συχνότητας σαρώματος:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
- Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
- Μαξ. Ταχύτητα:10,8 m/s
- Μαξ. Μετατόπιση:51 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση κατά την πρόσκρουση:51 χιλιοστά
- Βάρος του κινούμενου σπείρου:14 κιλά
- Κύμα δονήσεων:Σίνος, τυχαίο, σοκ

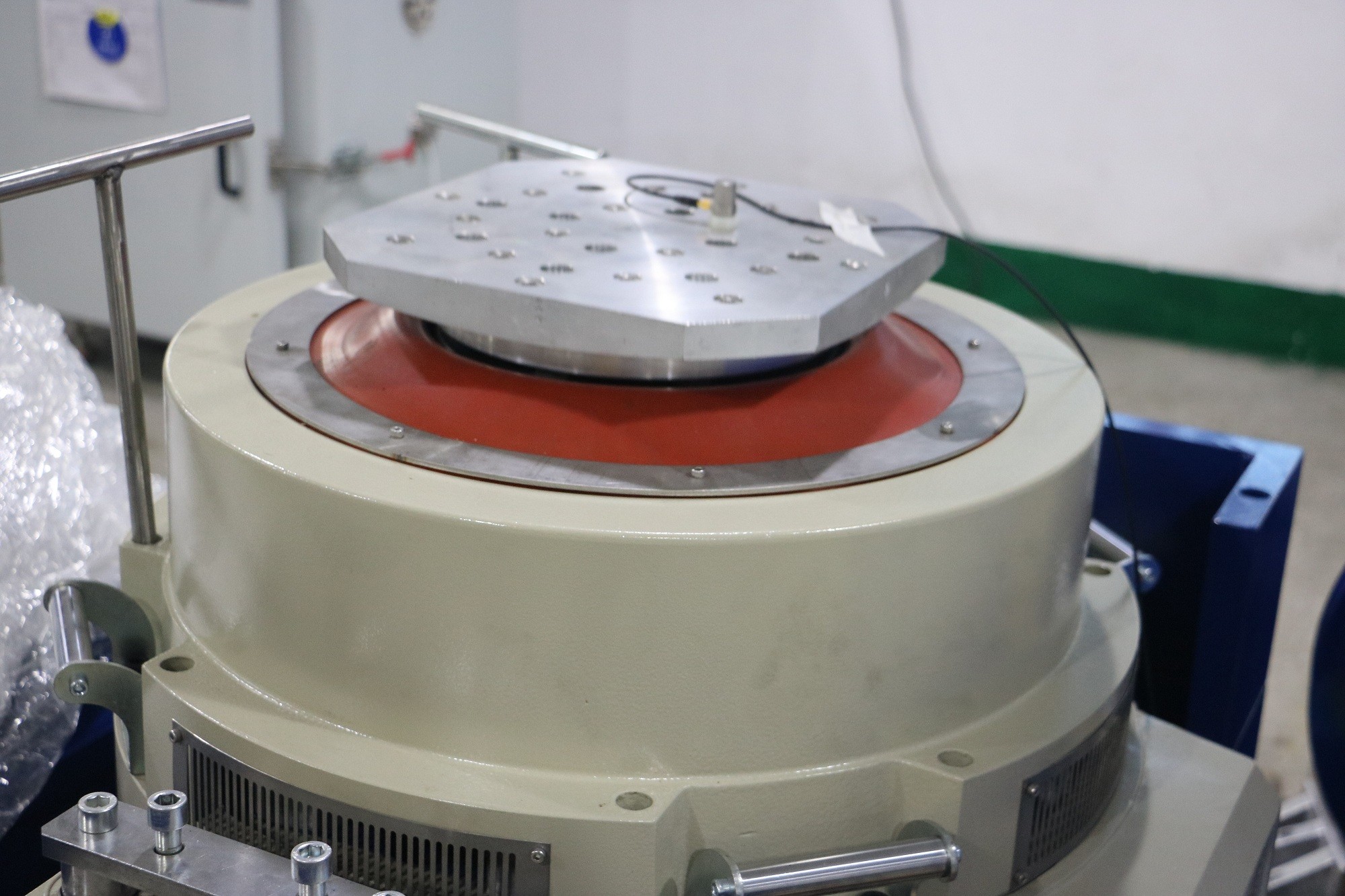

- Διάμετρος του κινούμενου σπείρου:Φ240 mm

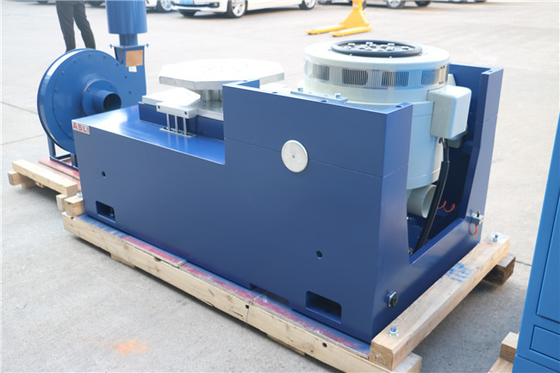

- Διάσταση συστήματος δονήσεων:W1060 × H750 × D845 mm
- Βάρος συστήματος δονήσεων:960 κιλά
- Συμπεριλαμβανομένων των εξαρτημάτων:600 mm × 600 mm κατακόρυφος επεκτατής και 600 mm × 600 mm οριζόντιο τραπέζι γλιστρίσματος
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Μετακινούμενη τροχιά (kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

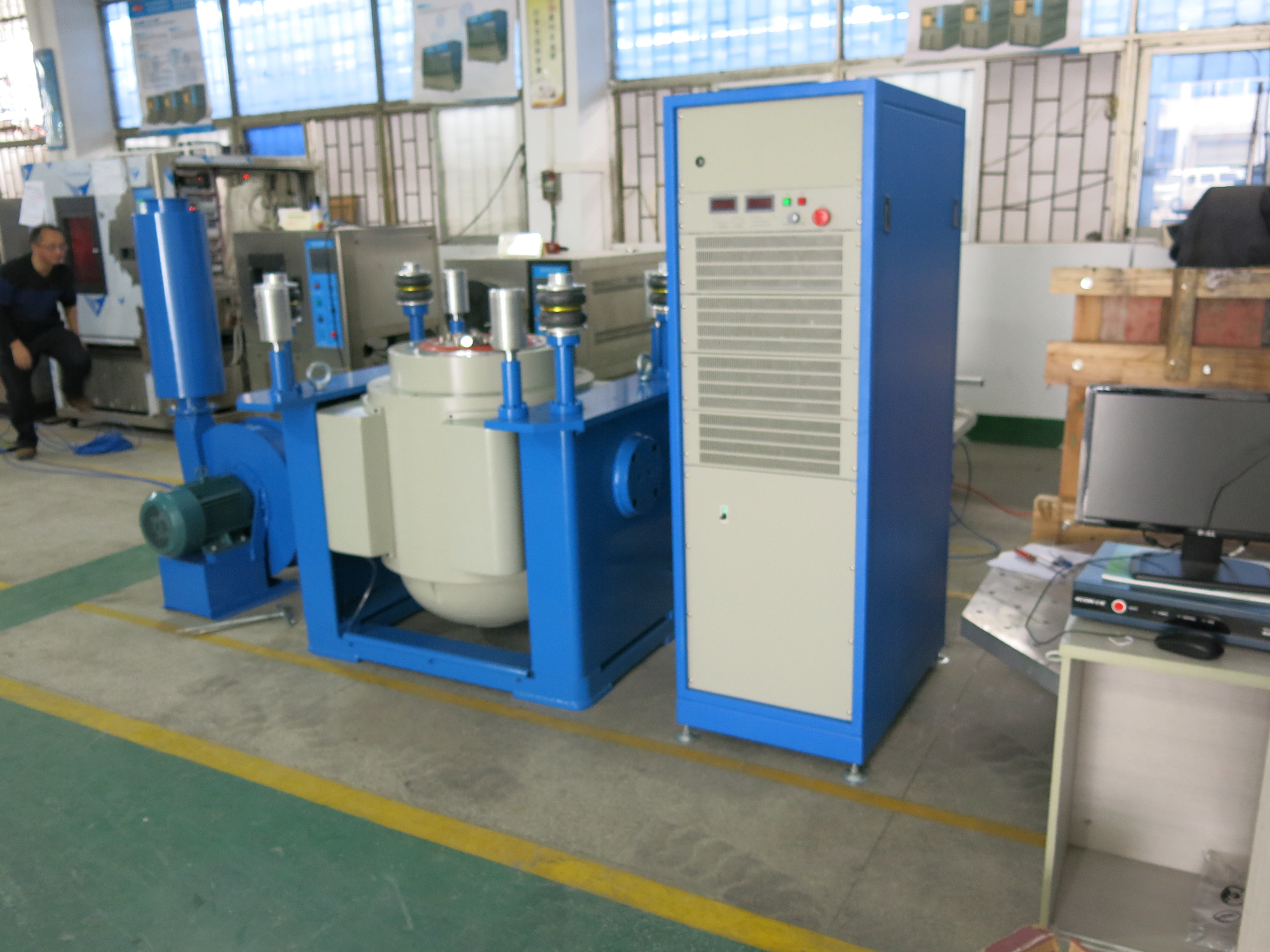

- Γεννήτρια δονήσεων 1 σύνολο
- Ρυθμιστής δονήσεων 1 σύνολο
- Τμήμα σύνδεσης επικοινωνίας 1 σύνολο
- DA-10 ενισχυτής ισχύος 1 σύνολο
- Δύναμη διέγερσης 1 pc
- Λογισμικό οδήγησης 1 σύνολο
- Συστήματα ψύξης 1 σύνολο
- Βιομηχανικός Υπολογιστής 1 σύνολο
- Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
- Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
- Εγκαταστάσεις δονήσεων ∙ 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής)

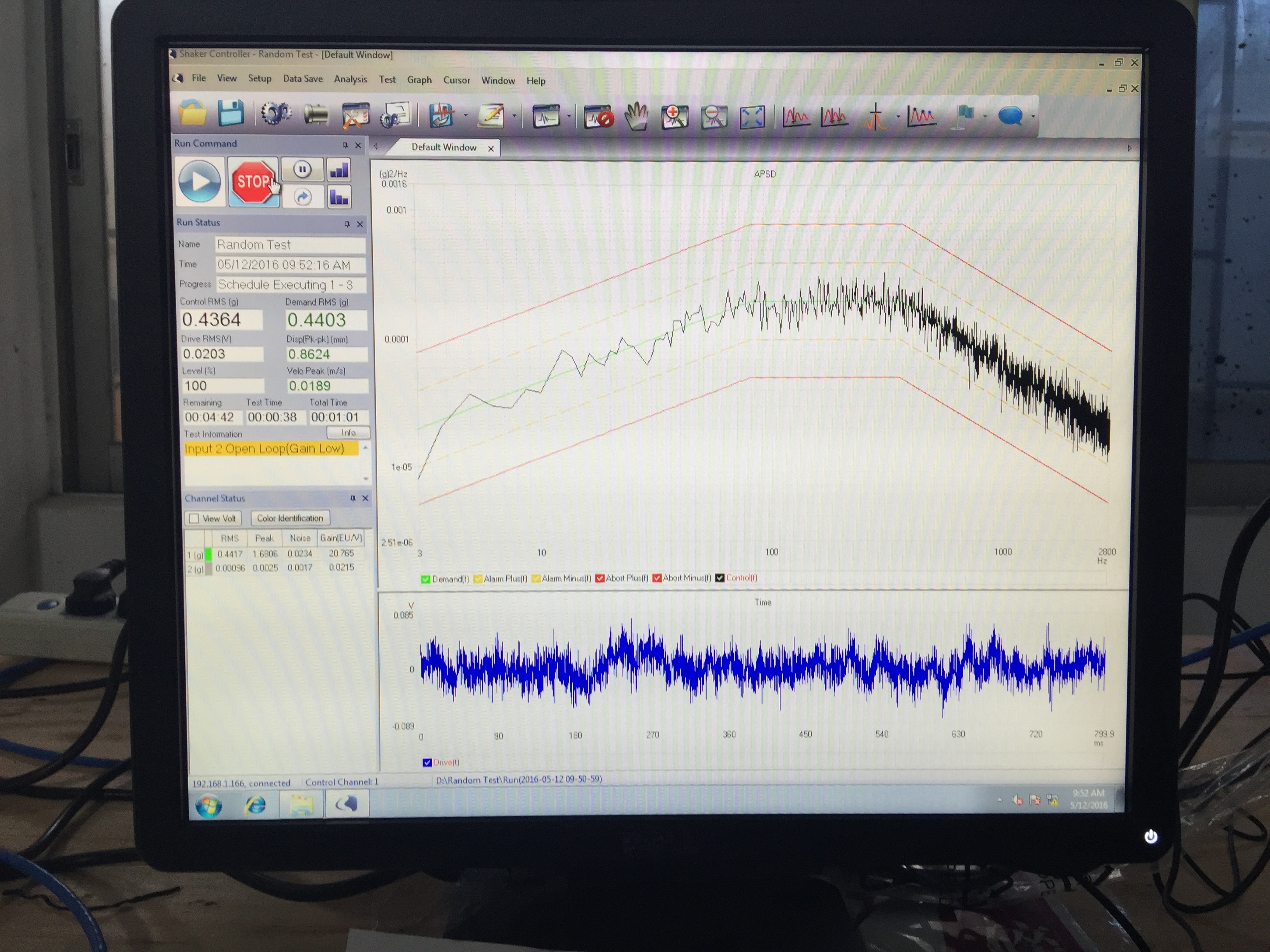

Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο της εταιρείας μας, υιοθετώντας μια διεθνή προηγμένη αρχιτεκτονική κατανεμημένου συστήματος.Ο πυρήνας του είναι ο τελευταίος επεξεργαστής υψηλής ταχύτητας 32-bit TMS320 σειράς από TIΚατά τη διάρκεια ή μετά την δοκιμή, η έκθεση μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί αυτόματα ή χειροκίνητα.





- Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του ρουλεμπορίου με μικρό φαινόμενο μπαλόνι, αυξάνοντας την ικανότητα υποστήριξης του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
