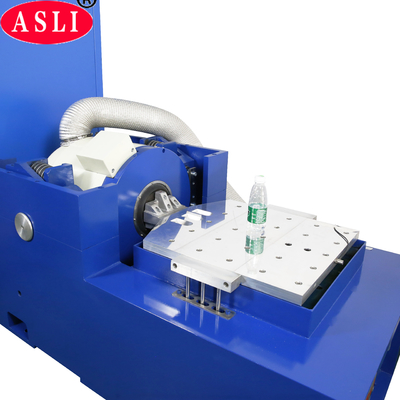

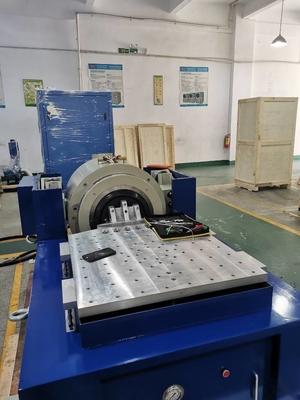

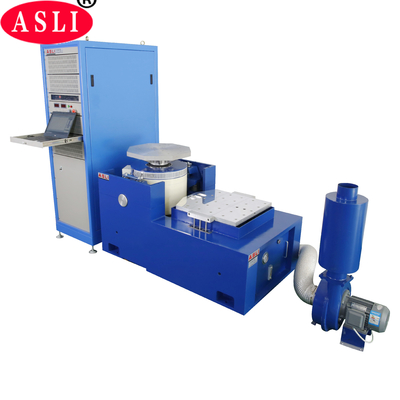

IEC 60335-2-24 IEC 60335-2-40 Κάθετη μηχανή δοκιμών κραδασμών 3500Hz 6000N για εργαστήριο
Τεχνικές παράμετροι μηχανής δοκιμής κραδασμών:
| Μοντέλο |
Βαθμολογημένο Sine Δύναμη(Ν) |
Βαθμολογήθηκε τυχαία Δύναμη(Ν) |
Συχνότητα Εύρος (Hz) |
Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) |
Βαθμολογήθηκε disτοποθέτηση (pp)mm |
Μέγ. Φόρτωση (Kg) | κινούμενο πηνίο (Kg) |
Διάσταση του Κινούμενο πηνίο (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 λ | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

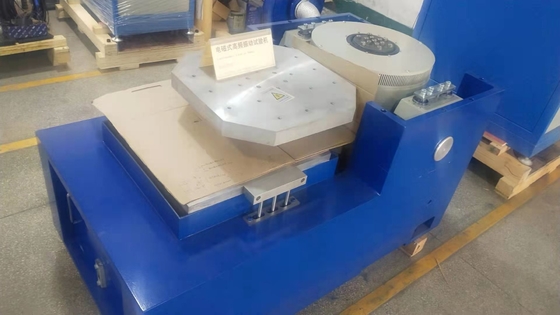

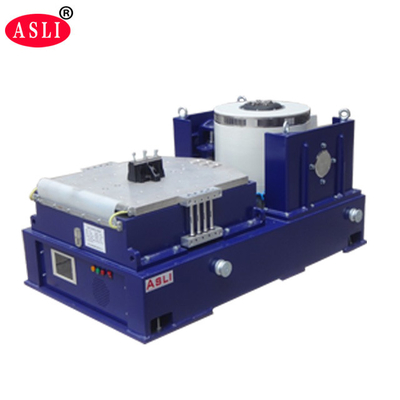

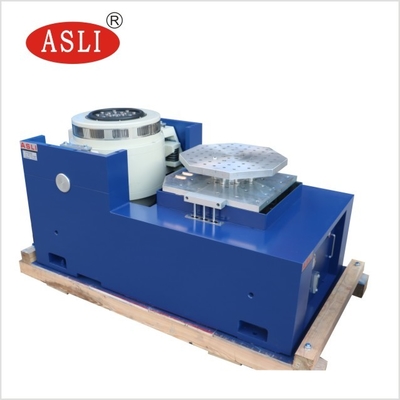

Τεχνικές Παράμετροι ΟριζόντιαςExpander:

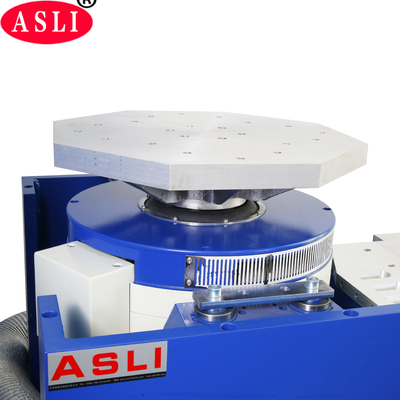

Τεχνικές Παράμετροι της ΚατακόρυφηςExpander:
Εφαρμογή ηλεκτροδυναμικού δονητή:
Είμαστε κατασκευαστές προϊόντων της σειράς μηχανών δοκιμών κραδασμών υψηλής συχνότητας, υιοθετούμε τη «δομή διπλού μαγνητικού κυκλώματος», «κύκλους δράσης σκελετών», «Αερομεταφερόμενη υποστήριξη» και «ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση», την προηγμένη σύγχρονη τεχνολογία και την ειδική τεχνολογία «απομόνωση κορμού», μπορεί να ολοκληρωθεί σε X,Y,Z δοκιμές ευρείας ζώνης δοκιμών X,Y,Z. δοκιμές, που θα ολοκληρωθούν με την κλασική (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) παλμού και φάσματος απόκρισης κραδασμών. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς.
Χαρακτηριστικά δοκιμής ηλεκτροδυναμικού δονητικού δονητή:
1. Καλοσχεδιασμένος δυναμικός κυκλικός σκελετός, με συχνότητα αξονικού συντονισμού υψηλότερου σταδίου.
2. Δύο μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής δομή και ορθολογική.
3. Ρουλεμάν κυλίνδρων Rocker Rod ευθεία και προσανατολισμένη στην εισαγωγή σύνθετος προσανατολισμός ακαμψίας σώματος, έκκεντρη ικανότητα φόρτωσης.
4. Ίδρυμα απομόνωσης Trunnion αφιερωμένο στη χρήση ορμονών, την εγκατάσταση κινητής ευκολίας.
5. Η προηγμένη τεχνολογία κινείται γύρω από το σύστημα για να εξασφαλίσει ότι ο δυναμικός κύκλος της υψηλής αξιοπιστίας.
6. Νέος σχεδιασμός αγωγών και ενίσχυση του εφέ ψύξης.
7. Στατική ακαμψία, δυναμική ακαμψία του ρουλεμάν μικρού μπαλονιού, αύξηση της χωρητικότητας του πίνακα δόνησης, βελτιώνει την απόδοση χαμηλής συχνότητας.
