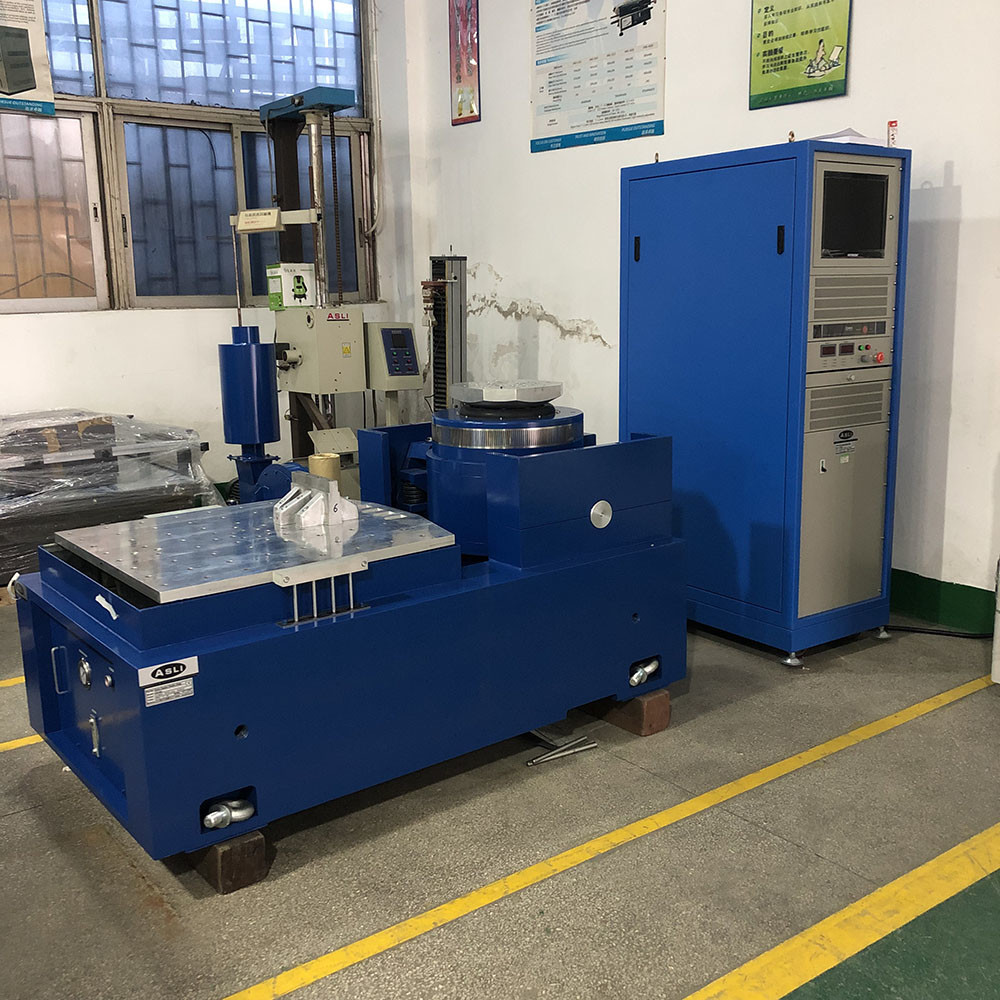

Το σύστημα δοκιμής δόνησης χρησιμοποιείται κυρίως για τη δοκιμή περιβάλλοντος δόνησης και κλονισμού προϊόντων, τη δοκιμή ελέγχου περιβαλλοντικού στρες, τη δοκιμή αξιοπιστίας. Ο ηλεκτρομαγνητικός ελεγκτής δόνησης σύμφωνα με το πρότυπο της δοκιμής που σχετίζεται με την μπαταρία, προσομοίωση υπό την προϋπόθεση της δοκιμής δόνησης της μπαταρίας, η μπαταρία ή η συστοιχία μπαταριών στερεώνεται στο τραπέζι δόνησης, σύμφωνα με τη συνταγογραφούμενη συχνότητα, επιτάχυνση και λειτουργία μετατόπισης κατά μήκος της δόνησης του δείγματος μπαταρίας σε τρεις αμοιβαία κάθετες κατευθύνσεις, η μετρημένη μπαταρία δεν πρέπει να διαρρέει, να μην χάνει την καρδιά της, να μην σπάει, να μην υπάρχει φωτιά και έκρηξη. Το πεδίο εφαρμογής της δοκιμής δόνησης είναι εξαιρετικά ευρύ, από πλακέτες κυκλωμάτων, μπαταρίες, αεροπλάνα, πλοία, πυραύλους, πυραύλους, αυτοκίνητα και οικιακές συσκευές και άλλα βιομηχανικά προϊόντα.
Πρότυπα Δοκιμών
GB/T 31241-2014 Φορητά ηλεκτρονικά προϊόντα με μπαταρίες ιόντων λιθίου και απαιτήσεις ασφαλείας μπαταριών
GB/T 18287-2013 Η προδιαγραφή του κινητού τηλεφώνου χρησιμοποιεί μπαταρία ιόντων λιθίου. Οι απαιτήσεις εξωτερικού βραχυκυκλώματος
GB/T 8897.4-2008 Γαλβανικό στοιχείο μέρος 4 οι απαιτήσεις ασφαλείας των μπαταριών ιόντων λιθίου
YD/T 2344.1-2011 Συστοιχία μπαταριών ιόντων λιθίου φωσφορικού σιδήρου επικοινωνίας Μέρος 1: ενσωματωμένη μπαταρία
GB/T 21966-2008 Οι απαιτήσεις ασφαλείας της μπαταρίας λιθίου και της μπαταρίας κατά τη μεταφορά
MT/T 1051-2007 μπαταρία ιόντων λιθίου που χρησιμοποιείται στη λάμπα του ανθρακωρύχου
YD 1268-2003 Οι απαιτήσεις ασφαλείας και οι μέθοδοι δοκιμής της μπαταρίας λιθίου και του φορτιστή που χρησιμοποιούνται στο κινητό τηλέφωνο
GB/T 19521.11-2005 Συστοιχία μπαταριών ιόντων λιθίου επικίνδυνων εμπορευμάτων επικίνδυνα χαρακτηριστικά επιθεώρηση προτύπων ασφαλείας
YDB 032-2009 Συστοιχία μπαταριών ιόντων λιθίου τύπου εφεδρείας επικοινωνίας
UL 1642:2012 Πρότυπο για μπαταρίες λιθίου
UL 2054: 2012 Οικιακές και εμπορικές μπαταρίες
UN38.3 (2012) Μέρος 3: πρόταση για τη μεταφορά επικίνδυνων εμπορευμάτων - εγχειρίδιο δοκιμής και προτύπου
IEC62133-2012 Οι απαιτήσεις ασφαλείας για μπαταρίες και συστοιχίες μπαταριών που περιέχουν αλκαλικό ή όξινο ηλεκτρολύτη
IEC 62281: 2004 Οι απαιτήσεις ασφαλείας κατά τη μεταφορά μπαταρίας λιθίου και μπαταρίας
IEC 60086: 2007 Γαλβανικό στοιχείο μέρος 4 οι απαιτήσεις ασφαλείας των μπαταριών ιόντων λιθίου
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E κ.λπ.

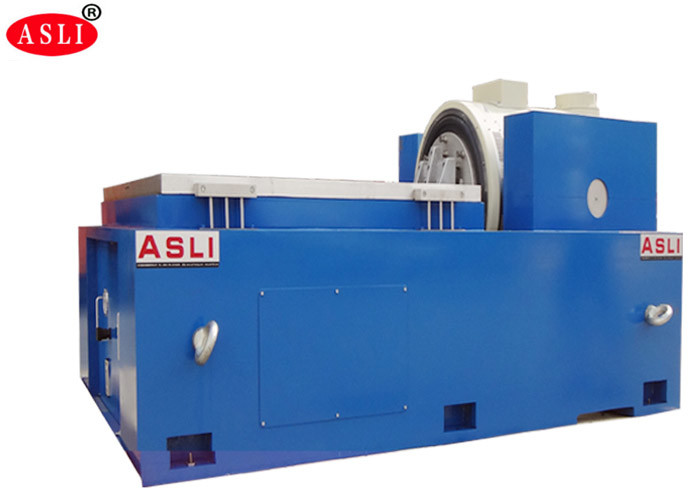

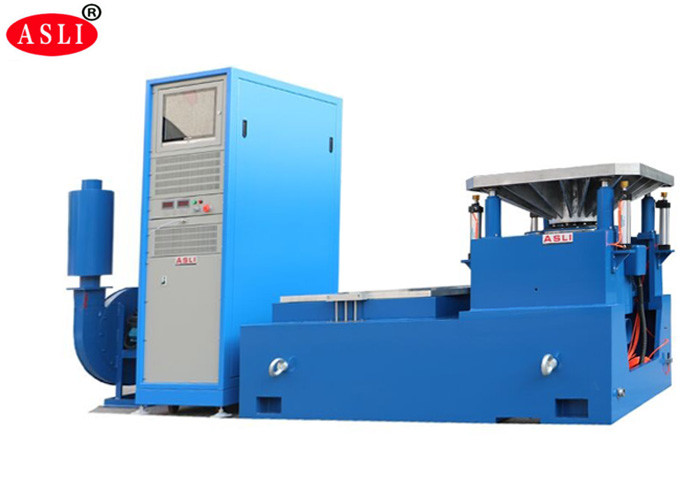

| Παράμετροι Ηλεκτρομαγνητικής Γεννήτριας Δόνησης: | ||||
| Μέγιστη δύναμη διέγερσης ημιτονοειδούς | 5000Kg.f αιχμή | |||
| Η μεγαλύτερη τυχαία δύναμη δόνησης | 5000Kg.f r.ms | |||
| Η μεγαλύτερη δύναμη δόνησης κλονισμού | 10000Kg.f αιχμή | |||
| Εύρος συχνοτήτων | DC~4000 Hz | |||
| Μέγιστη μετατόπιση | 75mm p-p (τιμή αιχμής προς αιχμή) | |||
| Μέγιστη ταχύτητα | 1.8m/s | |||
| Μέγιστη επιτάχυνση | 100G (980 m/s2) | |||
| Πρώτη συχνότητα συντονισμού | 3500Hz | |||
| Μέγιστο φορτίο | 750kg | |||
| Διάμετρος κινούμενου πηνίου (διάμετρος τραπεζιού εργασίας) | Διάμετρος 450 mm | |||
| Η ποιότητα του κινούμενου πηνίου | 50kg | |||
| Μέγιστο φορτίο | 750Kg | |||
| Τραπέζι βίδας | 13 x M8 | |||
| Διαρροή μαγνητικής ροής | <10gauss | |||
| Διάσταση | 800mm x 800mm x 800mm (Κάθετη μηχανή) | |||
| Βάρος | Περίπου 1500Kg | |||
| Το Σύστημα Servo | ||||
| Λειτουργία | Θερμοκρασία, πίεση αέρα, μετατόπιση, υπέρταση, υπερένταση, υποτάση εισόδου, εξωτερικό σφάλμα, τροφοδοσία ελέγχου, λογική, έλλειψη ίσου εισόδου. | |||
| Ψηφιακός Ελεγκτής Δόνησης | ||||
| Διαμόρφωση υλικού | Είσοδος 2 καναλιών, Είσοδος 1 καναλιού | |||
| Υπολογιστής ελέγχου | οθόνη υγρών κρυστάλλων (Με το πληκτρολόγιο/οπτικό ποντίκι) | |||

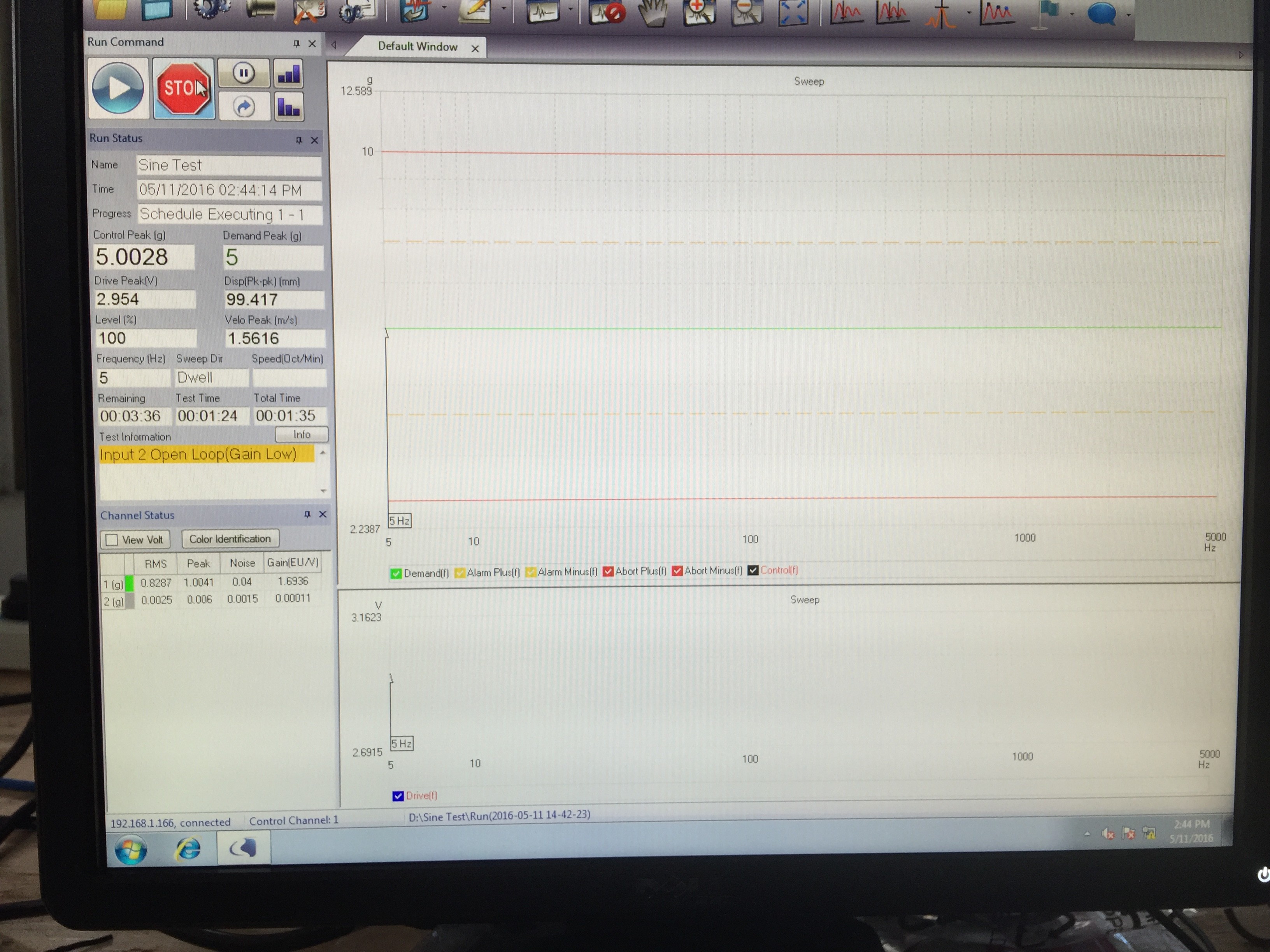

| Λογισμικό | Λειτουργία στα Κινέζικα/Αγγλικά, ανάλυση πεδίου χρόνου και πεδίου συχνοτήτων, πηγή σήματος, ανάλυση συχνότητας σάρωσης ημιτονοειδούς, κ.λπ. Το WORD μπορεί να δημιουργήσει αυτόματα αναφορές δοκιμών, εμφάνιση σήματος και δεδομένων, αποθήκευση, ρύθμιση των παραμέτρων δοκιμής και ανάλυση της λειτουργίας. | |||
| Λειτουργικό σύστημα | Windows 2000/ XP | |||
| Αισθητήρας επιτάχυνσης B&W |
πεδίο συχνοτήτων:1—2000Hz ευαισθησία:50mv/g εύρος θερμοκρασίας:-24 - 250℃ |
|||
| Ηλεκτρική Απαίτηση | ||||
| Ηλεκτρική πηγή | 3 φάσεις, 380V/50Hz | |||
