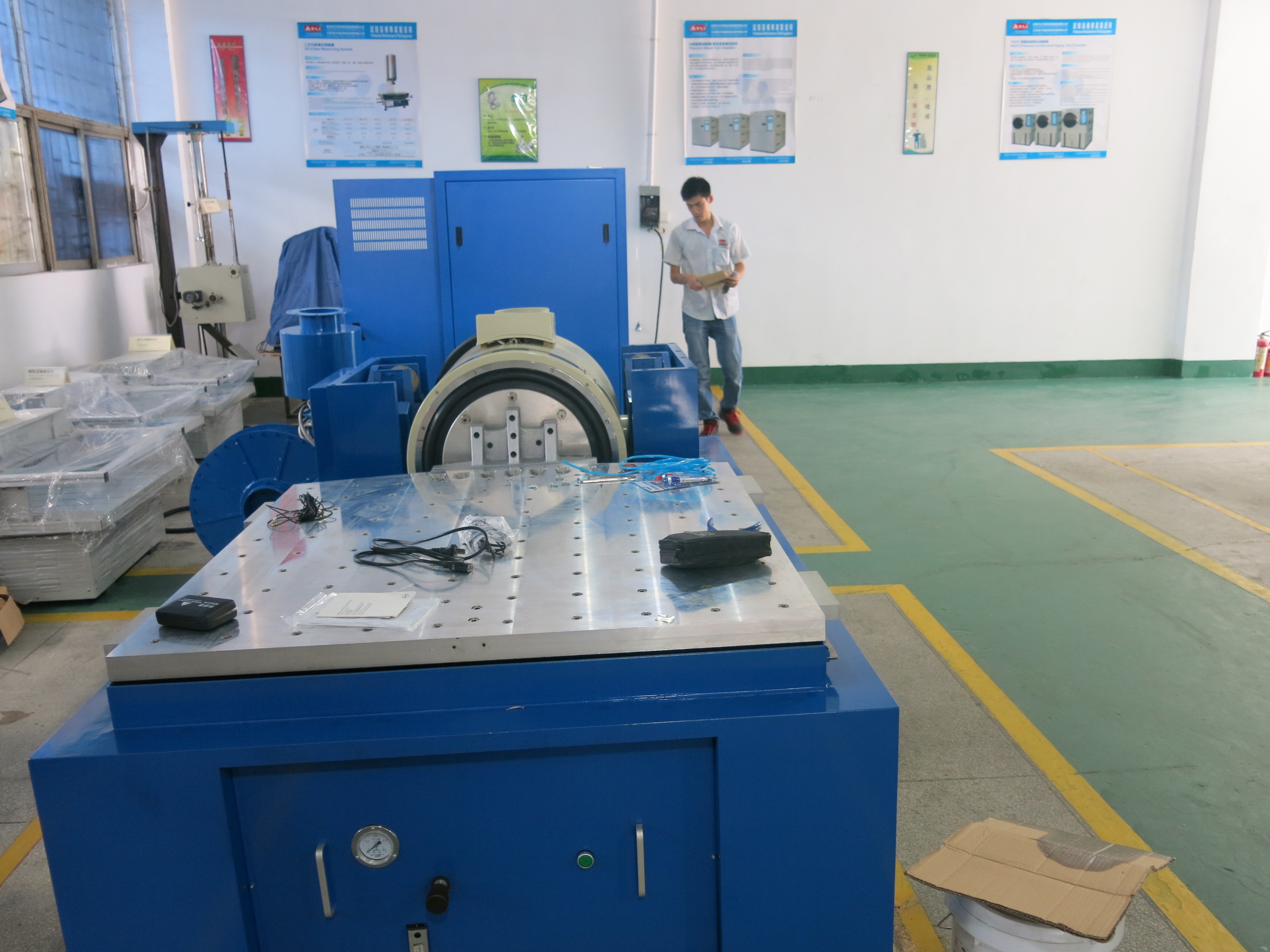

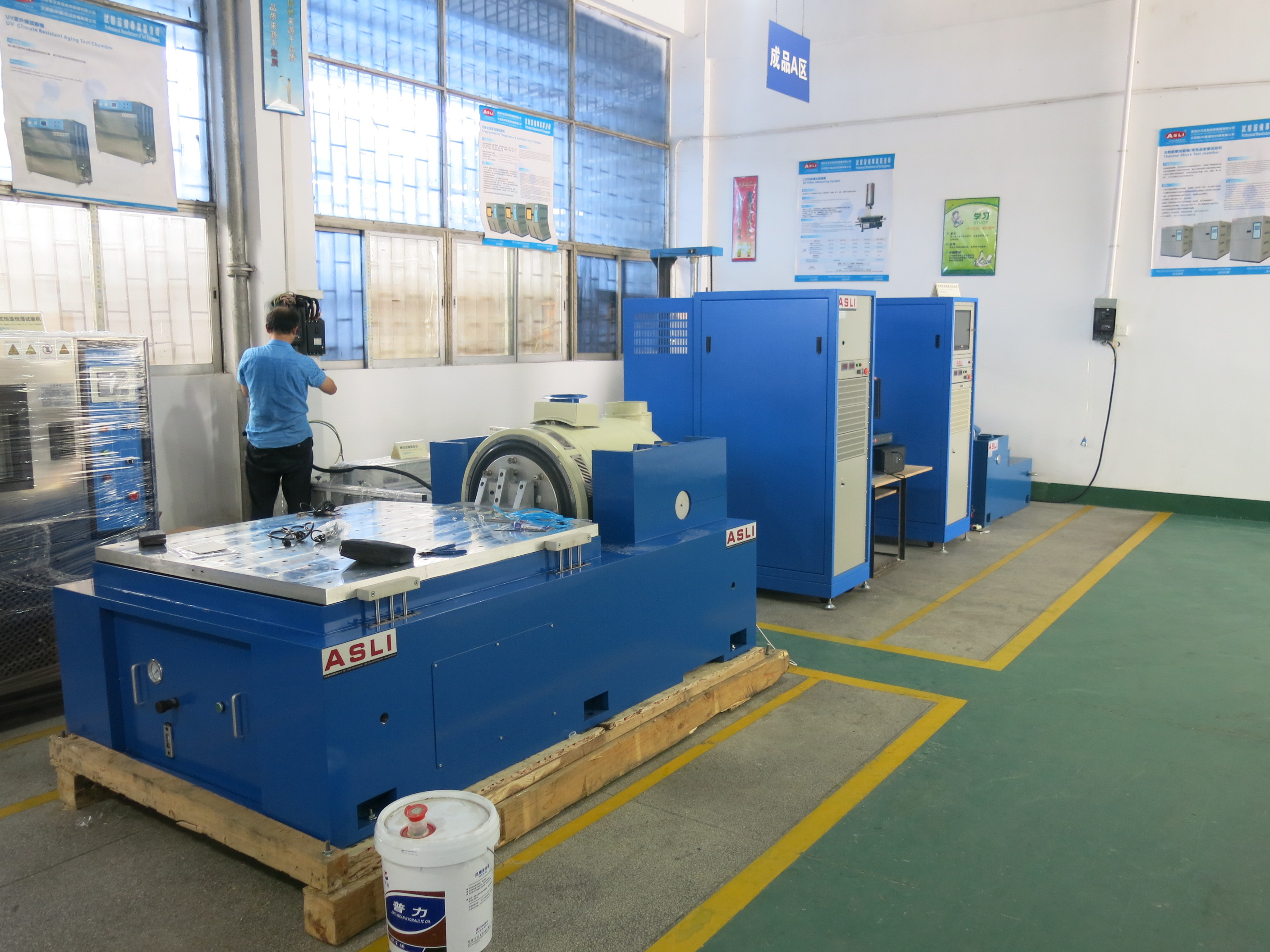

EN50604 IEC62133 UN38.3 Πάγκος δοκιμής κραδασμών για μπαταρία αυτοκινήτου

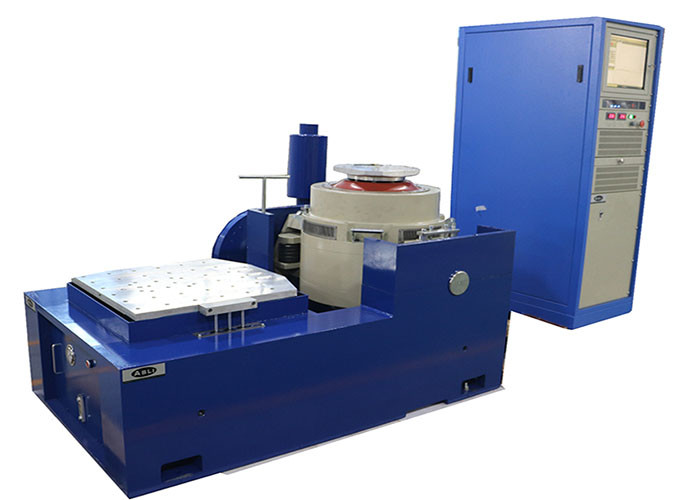

Δοκιμαστική σύνθεση συστήματος

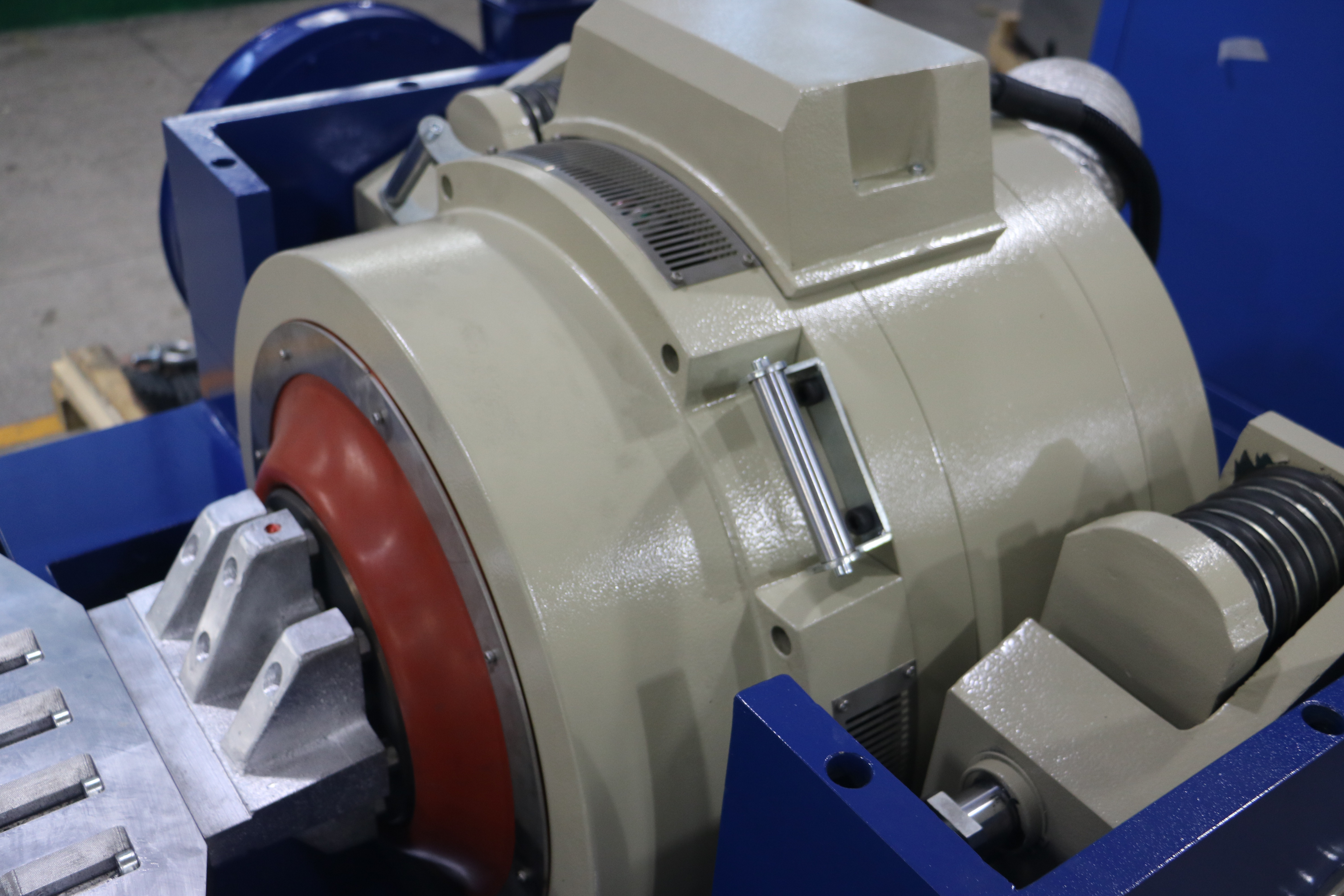

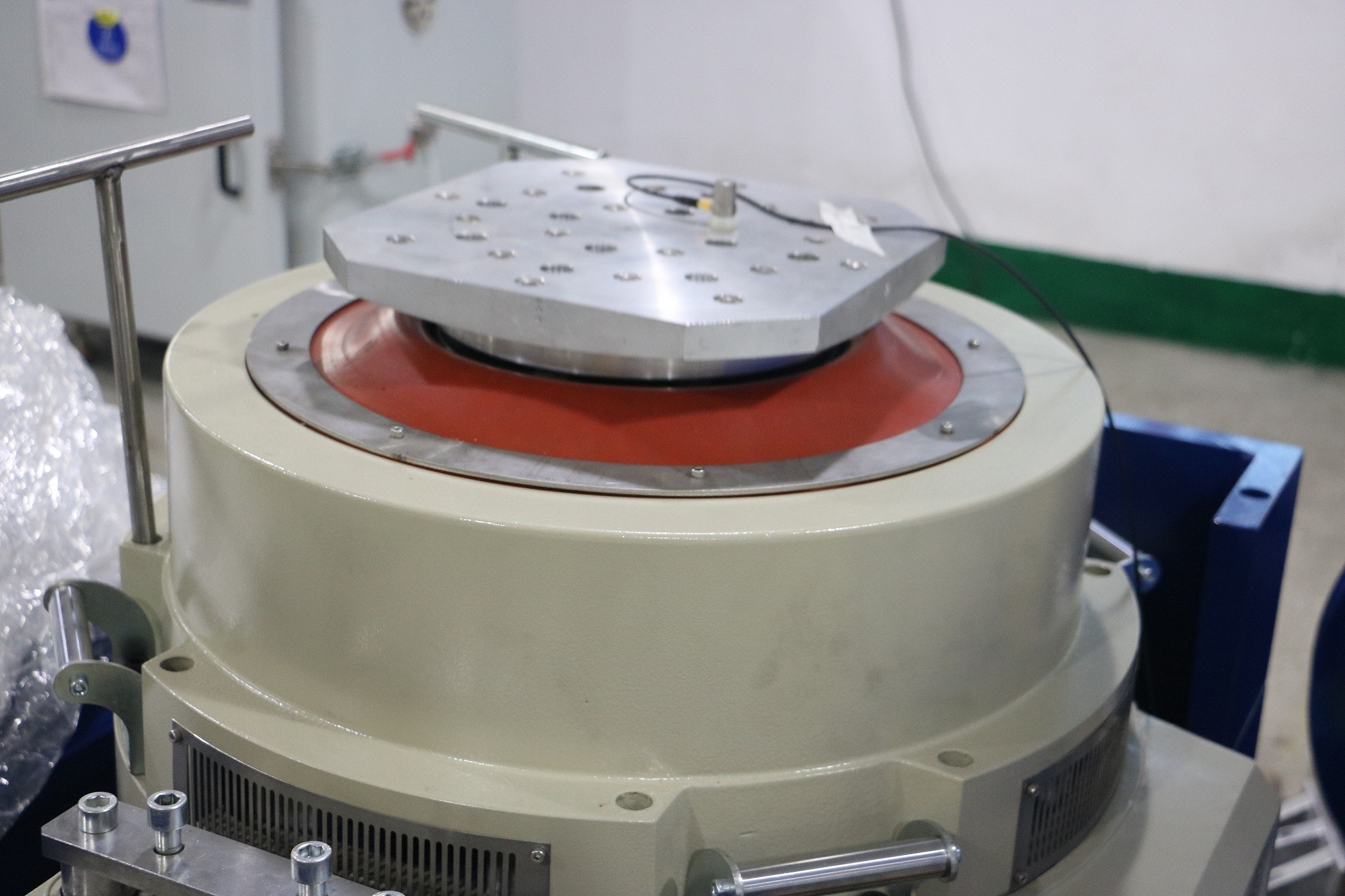

1. Μονοκόμματη οριζόντια γεννήτρια κραδασμών
2. Πίνακας κατακόρυφης επέκτασης
3. Ανεμιστήρας ψύξης με σιγαστήρα
4. Ψηφιακός ενισχυτής ισχύος μεταγωγής
5. Όργανο μέτρησης ελέγχου κραδασμών πολλαπλών λειτουργιών.
Προσδιορισμός
| Ονομα | Μπαταρία αυτοκινήτου EN50604 IEC62133 UN38.3 Πάγκος δοκιμών κραδασμών για εργαστηριακές δοκιμές | ||||||||
| Μοντέλο | Ονομαστική ημιτονοειδής δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος συχνότητας (Hz) | Ονομαστική επιτάχυνση (m/s2) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (pp)mm | Μέγ. Φόρτωση (Kg) | κινούμενο πηνίο (Kg) | Διάσταση κινούμενου πηνίου (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5 λ | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
