3500hz μηχανή δοκιμής δόνησης ημιτόνου, ηλεκτροδυναμικός πίνακας δονητών 3000N

Brand Name: ASLI
Model Number: ES-3
Place of Origin: ΚΙΝΑ
Certification: CE
Minimum Order Quantity: 1
Price: USD 20000~50000
Supply Ability: 30 σύνολο το μήνα
Delivery Time: 30-35 ημέρες εργασίας μετά από την κατάθεση
Payment Terms: T/T
Standard Packaging: Τυποποιημένη περίπτωση κοντραπλακέ εξαγωγής

Product Details


ημιτονοειδής δύναμη: 3000N Ταχύτητα: 1.6m/s
Κατεύθυνση δόνησης: Κατακόρυφος Επιτάχυνση: 100G
Συχνότητα: 3 ~ 3500Hz Εξουσία: 380V 3 φάση
Εκτόπισμα: 25 χιλιοστών
Επισημαίνω

3000N δοκιμή δόνησης ημιτόνου

,

3500hz δοκιμή δόνησης ημιτόνου

,

3000N ηλεκτροδυναμικός πίνακας δονητών

Product Description

Μηχανή δοκιμής συνηθισμένων δονήσεων 3500 Hz 3000N Ηλεκτροδυναμικό τραπέζι κουνιστήρα

Κατεβάστε το δελτίο δεδομένων προϊόντος (PDF)


Εφαρμογή

Είμαστε ένας κατασκευαστής της ηλεκτροδυναμικής υψηλής συχνότητας δονήματος Tester / υψηλής συχνότητας δονήματος κόπωσης Tester σειρά προϊόντων.δομή διμαγνητικού κυκλώματος,αυτοσυσταθέντες κύκλοι δράσης σκελετού,αεροπορική υποστήριξη,ελαστικά κυλίνδρων και γραμμική καθοδήγηση, καιαπομόνωση τρινιόνΤα συστήματα αυτά μπορούν να εκτελέσουν δοκιμές τριών αξόνων X, Y, Z και ευρυζωνικών τυχαίων δοκιμών δονήσεων, καθώς και κλασικές δοκιμές παλμού (μισό sinus, τραπεζοειδές,Δοκιμαστικές δοκιμές για το φάσμα απόκρισης σε σοκ.

Τα προϊόντα αυτά χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστήματος, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.


Βασικά χαρακτηριστικά
  1. Καλό σχεδιασμένο σκελετό με κύκλο με υψηλότερη συχνότητα αξιακού συντονισμού.
  2. Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
  3. Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.
  4. Τρίνιον απομονωτικό θεμέλιο αφιερωμένο για χρήση ορμονών, με βολική κινητή εγκατάσταση.
  5. Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
  6. Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
  7. Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που φέρουν το ρουλεμάν αυξάνουν την ικανότητα του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.

2-1 Τεχνικές παραμέτρους
  1. Κατηγορία ισχύος:Δύναμη sinus 3000N, τυχαία δύναμη 3000N, δύναμη κρούσης 6000N
  2. Περιοχή συχνοτήτων:3Hz έως 3500Hz; Σταθερή συχνότητα, σάρωση μπρος και πίσω, σινό, τυχαίο, σοκ
  3. Τρόπος συχνότητας σαρώματος:Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
  4. Χρόνος συχνότητας σαρώματος:Από 1 έως 32767
  5. Χρόνος συχνότητας σαρώματος:Καθορισμένη συχνότητα / 1 ̊3600 λεπτά; μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώματος
  6. Μαξ. Επιτάχυνση:1000 m/s2 (χωρίς φορτίο)
  7. Μαξ. Ταχύτητα:10,6 m/s
  8. Μαξ. Μετατόπιση:25 mm p-p (χωρίς φορτίο), διπλή κορυφή
  9. Μετατόπιση κατά την πρόσκρουση:25 χιλιοστά
  10. Βάρος του κινούμενου σπείρου:30,5 kg
  11. Κατευθύνσεις δονήσεων:Βόρειος
  12. Κύμα δονήσεων:Σίνος, τυχαίο, σοκ
  13. Διάμετρος του κινούμενου σπείρου:Φ150 mm
  14. Διάσταση συστήματος δονήσεων:W750 × H599 × D680 mm
  15. Βάρος συστήματος δονήσεων:490 κιλά

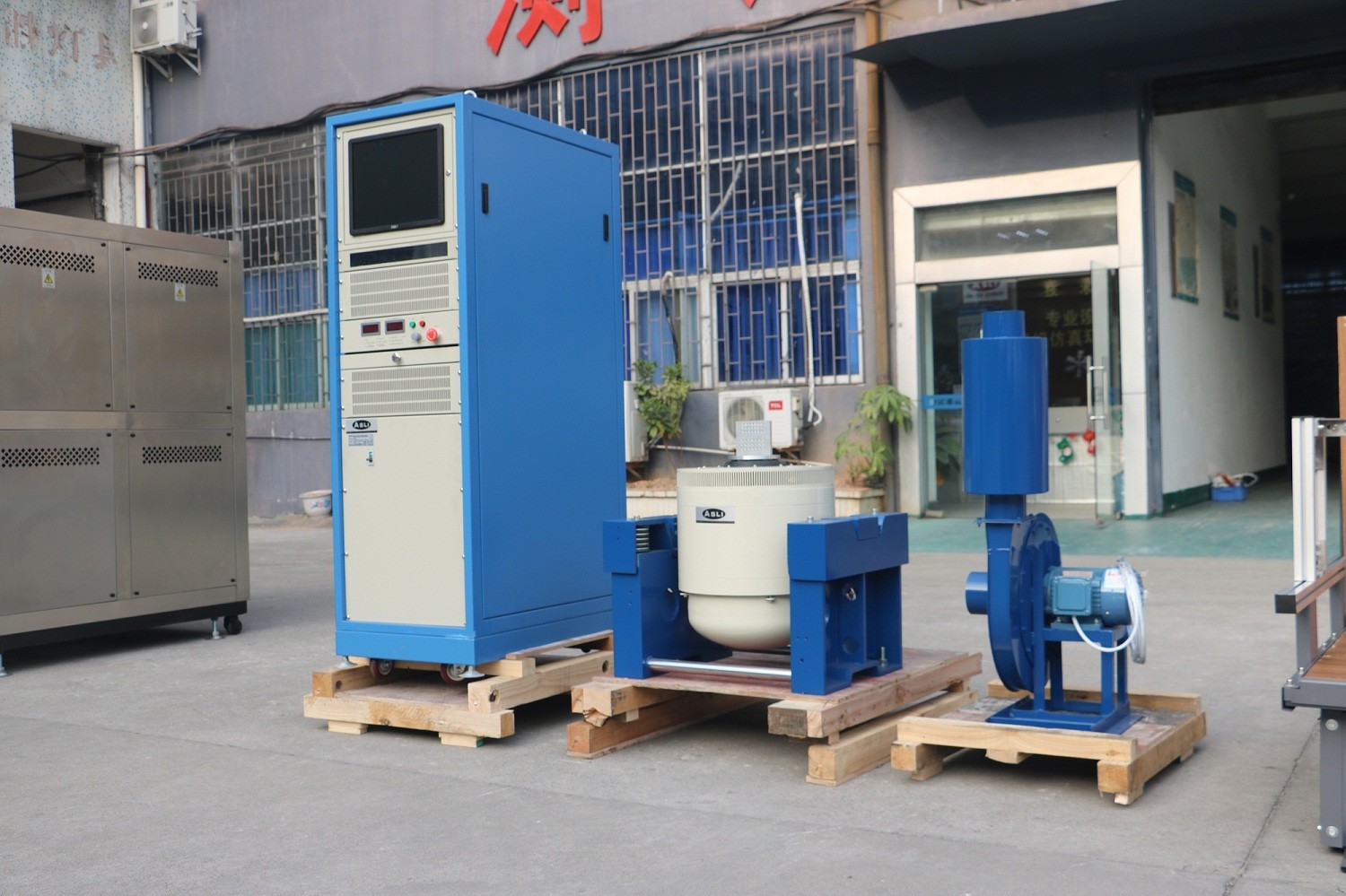

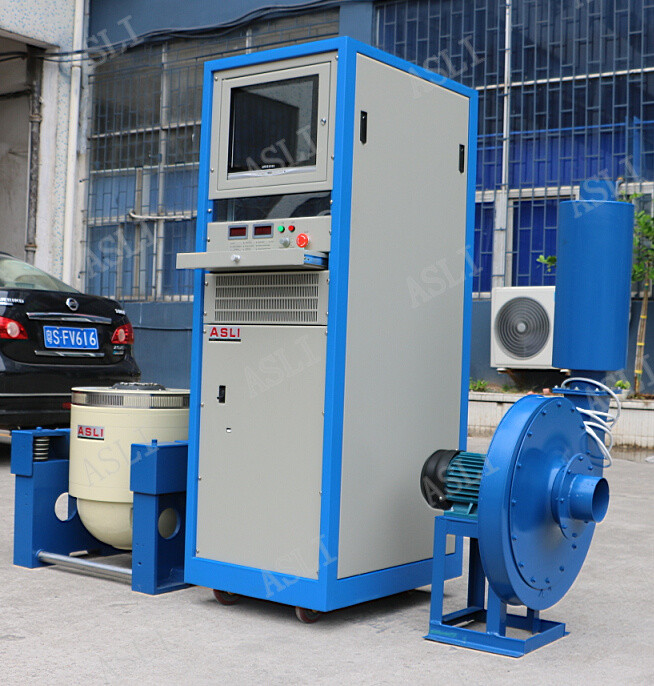

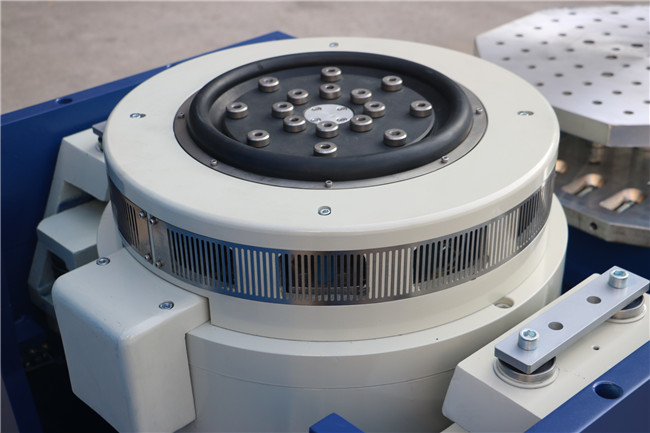

Electrodynamic vibration shaker system front view showing moving coil and trunnion isolation base High frequency vibration testing machine side view with double magnetic circuit structure Electrodynamic shaker table detail view showing roller bearing and linear guidance system

Σχετικά με το Σύστημα Δονήσεων
  1. Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ρεύματος.
  2. Το ελατήριο τύπου U, οι κυλίνδροι και το γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση στο εκτροχιασμό φορτίου.
  3. Το σύστημα δονήσεων λειτουργεί σταθερά ακόμη και κάτω από βαρύ φορτίο, χωρίς να απαιτείται ειδική βάση.
  4. Παρέχονται διατάξεις προστασίας για υπερθερμικές, υπερφόρτωση, υπερστροφικό, υπερστροφικό και υπερμετατόπιση συνθήκες του δοκιμαστή δονήσεων.Προστατευτικές διατάξεις ηλεκτρικού δικτύου για την κάλυψη υπερτάσεωνΗ προστασία της ισχύος κίνησης περιλαμβάνει την προστασία από περιορισμό ρεύματος, την προστασία από μαλακή εκκίνηση, την προστασία από υπερύθμιση, το σύντομο ρεύμα και την προστασία από σφάλματα των συστημάτων.
  5. Μπορεί να ολοκληρώσει δοκιμές sinus, τυχαία, και αντίκτυπο περιβάλλον.
  6. Το σύστημα αυτό έχει ελάχιστες απαιτήσεις για διακυμάνσεις τάσης, η οποία είναι αποδεκτή σε ποσοστό ≤ ± 10%.
  7. Το σύστημα αυτό έχει ελάχιστες απαιτήσεις για την αντίσταση γείωσης, η οποία είναι αποδεκτή.
  8. Υψηλή αξιοπιστία, ειδικά κατάλληλη για μακροχρόνια λειτουργία.

Ηλεκτροδυναμικός δοκιμαστής δονήσεων υψηλών συχνοτήτων
Σχήμα Ονομαστική δυναμική sinus (N) Διορισμένη τυχαία δύναμη (N) Περιοχή συχνοτήτων (Hz) Κανονική επιτάχυνση (m/s2) Καθορισμένη ταχύτητα (m/s) Ονομαστική μετατόπιση (p-p) mm Μέγιστη φόρτιση (kg) Μετακινούμενη τροχιά (kg) Μέγεθος της κινούμενης τροχιάς (mm)
ΕΣ-1100010003 ¢35004001.225702.5Φ150
ES-2200020003 ¢35008001.625702.5Φ150
ES-2a200020003 ¢35003001.640708Φ230
ES-3300030003 ¢350010001.6251003.5Φ150
ES-3a300030003 ¢35004001.6401209Φ230
ES-6600060003 ¢350010001.6251806.5Φ230
ES-6α600060003 ¢350010001.65125012Φ230
ΕΣ-1010000100003 ¢ 300010001.85127014Φ240
ΕΣ-2020000200003 ¢ 300010001.85130030Φ320
ΕΣ-3030000300003·280010001.85145040Φ450
ΕΣ-4040000400003·280010001.85150050Φ450
ES-5050000500003 ¢ 270010001.85175050Φ450
ES-6060000600003 ¢ 270010001.85175060Φ450
ES-1001000001000003 ¢250010001.851100090Φ450
ES-1201200001200003·220010001.851110090Φ500
ES-1601600001600003·210010001.8511500150Φ600
ES-2002000002000003·200010001.8512500200Φ650
ES-3503500003500003 ¢170010001.8514500300Φ870

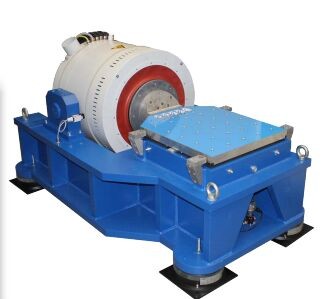

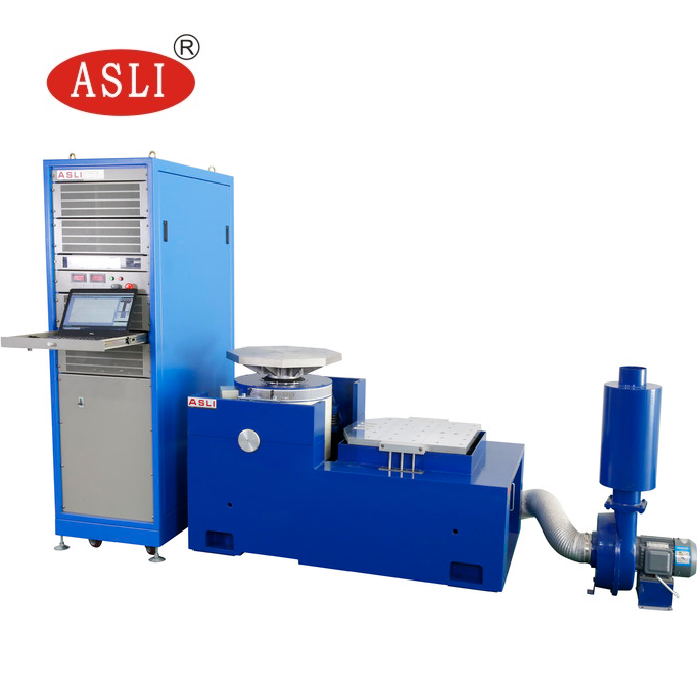

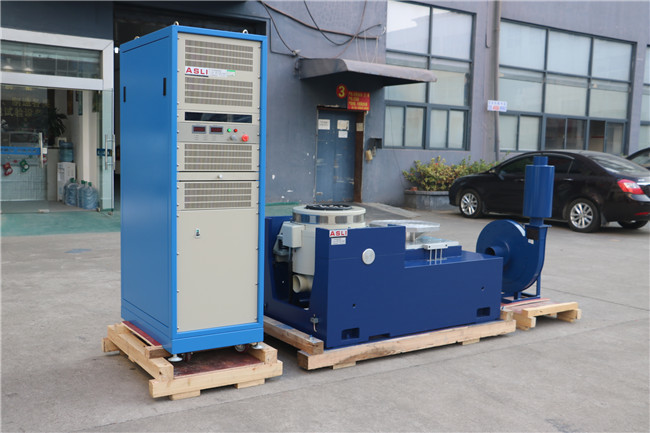

Horizontal vibration test system with integrated bench and static pressure track Vertical extended bench vibration testing setup with precision clamps

Χαρακτηριστικά οριζόντιας στάθμης
  1. Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανών.
  2. Ο οριζόντιος πάγκος και ο πάγκος δονήσεων αποτελούν ένα ολοκληρωμένο είδος με τέλεια δομή, βολικό για εγκατάσταση και ρύθμιση.
  3. Στατική γραμμή πίεσης, σχήμα V, με ικανότητα αντοχής στην κλίση και αντοχή σε φόρτωση με παρεκκλίσεις.
Τεχνικές παραμέτρους οριζόντιου επεκτατήρα
Σχήμα Μέγεθος πάγκου (mm) Περιοχή συχνοτήτων (Hz) Βάρος των κινούμενων μερών (kg)
LT0303300 × 300 × 22
300×300×26
300 × 300 × 30
5 ¢ 1000
51500
5 ¢ 2000
6.6
7.8
9.0
LT0404400 × 400 × 22
400 × 400 × 26
400 × 400 × 30
5 ¢ 1000
5·1400
5 ¢ 2000
11.2
13.2
16.0
LT0505500 × 500 × 25
500 × 500 × 30
500 × 500 × 35
5 ¢ 1000
51500
5 ¢ 2000
19.3
23.1
27.0
LT0606600 × 600 × 25
600 × 600 × 30
600 × 600 × 40
5 ¢ 1000
5'1200
5 ¢ 2000
27.5
33.0
45
LT0707700 × 700 × 25
700 × 700 × 30
700 × 700 × 35
5 ¢ 800
5 ¢ 1000
51500
36.8
44.2
52
LT0808800 × 800 × 30
800 × 800 × 40
800 × 800 × 45
5 ¢ 1000
51500
5 ¢ 2000
57.7
76.9
86.5
LT10101000 × 1000 × 30
1000 × 1000 × 40
1000 × 1000 × 50
5 ¢ 1000
51300
51500
89.1
118.8
147
LT12121200 × 1200 × 30
1200×1200×40
1200 × 1200 × 50
5 ¢ 800
51100
5·1400
126
168
210

Βιότατα χαρακτηριστικά του επεκταμένου πάγκου

Οι κατακόρυφες επεκταμένες βέλες VT και οι καθορισμένες σφραγίδες υπολογίζονται με ακρίβεια και σχεδιάζονται λεπτομερώς ώστε να εξασφαλίζεται ότι ο πελάτης αποκτά τις καλύτερες επιδόσεις σύμφωνα με την τέλεια δομή.υλικό υψηλής ποιότητας, και την κατασκευή.

Τεχνικές παραμέτρους κάθετου διευρυτήρα
Σχήμα Βάρος (kg) Μέγιστη συχνότητα (Hz) Μέγεθος πάγκου
VT300102000Φ300
VT400162000Φ400
VT500251500Φ500
Διάταξη VT600351000Φ600
Διάταξη VT0303152000300×300
Δελτίο ΕΚΑΧ221500400 × 400
Δελτίο ΕΚΑΧ30500500 × 500
Δελτίο ΕΚΑΧ, αριθ.58350600 × 600
Διάταξη VT0808140350800 × 800
Επικαιροποίηση1803501000 × 1000
VT12122503501200×1200
VT1212 (Στρογγυλός πάγκος)220350Φ1200

Αν έχετε ερωτήσεις σχετικά με τοΗλεκτροδυναμική μηχανική δοκιμαστική μηχανή υψηλής συχνότητας, δοκιμαστής κούρασης από δονήσειςΠαρακαλώ επικοινωνήστε μαζί μας.

Product Highlights

Ο ηλεκτροδυναμικός αναδευτήρας ES-3 παρέχει ημιτονοειδή δύναμη 3000N, 3-3500Hz, επιτάχυνση 100g και μετατόπιση 25mm. Διαθέτει διπλό μαγνητικό κύκλωμα, απομόνωση ελατηρίου αέρα και προστασία υπερφόρτωσης. Ιδανικό για αεροδιαστημική, ηλεκτρονικά και αμυντικές δοκιμές κραδασμών.
