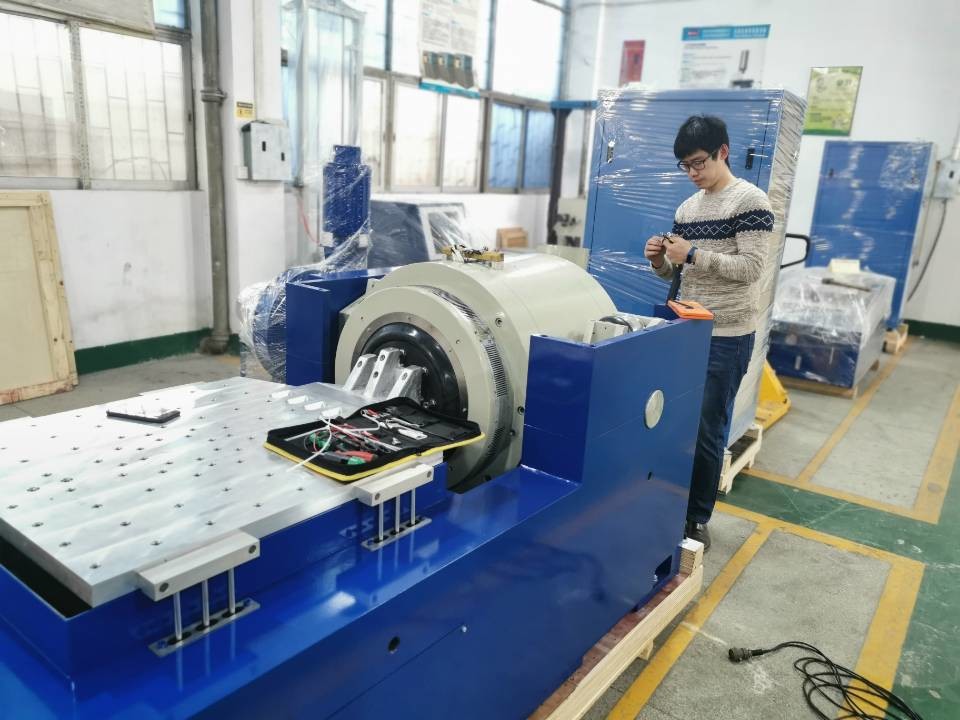

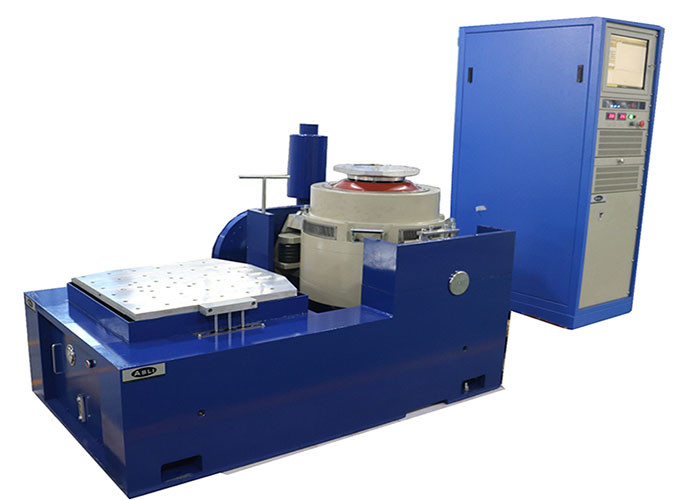

Ηλεκτροδυναμικά πρότυπα δονητών IEC60068 δόνησης υψηλής συχνότητας 50000N
Product Details
| ημιτονοειδής δύναμη: | 50000N | Ταχύτητα: | 2.0m/s |
|---|---|---|---|
| Εκτόπισμα: | 100 χλστ | Συχνότητα: | 1 ~ 3500Hz |
| φόρτωση: | 750 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 450 χλστ | Μάρκα: | ASLI |
| Μέγεθος τραπεζιού: | 800x800mm | ||
| Επισημαίνω |
Ηλεκτροδυναμικός δονητής υψηλής συχνότητας,εξοπλισμός δοκιμής τραπεζιού κραδασμών 50000N,Τυπικός δονητής δόνησης IEC60068 |
||
Product Description
Το σύστημα EC60068 High Frequency Electrodynamic Shaker System παρέχει δυνατότητες τυχαίων, sinus και δοκιμών συγκρούσεων σε μια ενιαία ολοκληρωμένη πλατφόρμα.Αυτό το σύστημα χρησιμοποιείται ευρέως στην άμυνα., της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, της ηλεκτρονικής, της αυτοκινητοβιομηχανίας και των οικιακών συσκευών.
Ο εξοπλισμός αυτός έχει σχεδιαστεί για την έγκαιρη ανίχνευση σφαλμάτων, την προσομοίωση πραγματικών συνθηκών εργασίας και τη δοκιμή της δομικής αντοχής.Το ευρύ πεδίο εφαρμογής του και τα αξιόπιστα αποτελέσματα των δοκιμών το καθιστούν απαραίτητο εργαλείο για την επικύρωση των προϊόντωνΤο σύστημα υποστηρίζει κύματα sinus, FM, σαρώσεις, προγραμματισμό, πολλαπλασιαστή συχνότητας, λογάριθμο, μέγιστη επιτάχυνση, διαμόρφωση πλάτους,και ρυθμίσεις ελέγχου χρόνου, όλα διαχειρίζονται μέσω πλήρους λειτουργίας ελέγχου υπολογιστή με απλές σταθερές επιλογές επιτάχυνσης/στεγούς πλάτους.
Κάθε μονάδα υποβάλλεται σε συνεχείς δοκιμές λειτουργίας χωρίς βλάβη για 3 μήνες, εξασφαλίζοντας σταθερή απόδοση και αξιόπιστη ποιότητα.
| Παράμετρος | Αξία |
|---|---|
| Πύργος (Pk) | 5000 kg.f κορυφή (50 KN) |
| Τυχαίος (RMS) | 5000 Kg.f.r.m.s (50 KN) |
| Σοκ (Pk) | 10000 kg.f κορυφή (100 KN) @ 6 ms |
| Χρησιμοποιήσιμη συχνότητα | 1 ¢ 2500 Hz |
| Μέγιστη μετατόπιση (p-p) | 100 mm (4 ίντσες), 76 mm (3 ίντσες) συνεχείς |
| Μέγιστη ταχύτητα | 2 m/s |
| Μέγιστη επιτάχυνση | Σινικό: 100 g (980 m/s2), τυχαίο: 62 g (600 m/s2) |
| Ψηλή υποστήριξη φορτίου | 500 κιλά |
| Φυσική συχνότητα αναστολής σώματος (άξονας ώθησης) | Λιγότεροι από 2,5 Hz |
| Διάμετρος θωράκισης | Φ440 mm |
| Βάρος θωράκισης | 59 κιλά |
| Φύση συντονισμού | 2,400 Hz (ονομαστικό) ± 5% |
| Σημεία στερέωσης φορτίου (πρότυπο) | 16 ενσωματωμένα M10 από ανοξείδωτο χάλυβα |
| Πληθυσμιακή πυκνότητα ροής | < 10 gauss |
| Διάμετροι του κουνιστήρα | 1670 mm L × 1150 mm D × 1300 mm H |
| Βάρος του χεριού | Περίπου 4600 kg |
| Απαιτούμενη συμπιεσμένη ατμόσφαιρα | 0.6 MPa |
Ο παρακάτω πίνακας περιγράφει το πλήρες φάσμα των διαθέσιμων μοντέλων για δοκιμές μπαταριών αυτοκινήτων σύμφωνα με τα πρότυπα EN50604, IEC62133 και UN38.3.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Ο σχεδιασμός δύο μαγνητικών κυκλωμάτων εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολ ελαστικά με άμεση και προσανατολισμένη προς την εισαγωγή σύνθετη σωματική δυσκαμψία προσανατολισμού, παρέχοντας εξαιρετική εκκεντρική ικανότητα φόρτωσης.

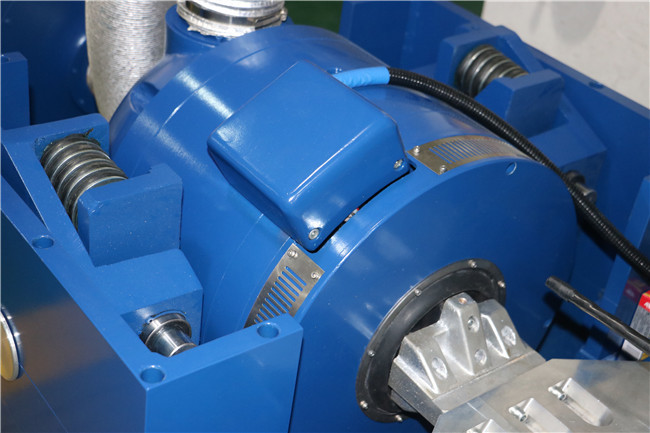

- Τρίνιον απομονωτικό θεμέλιο αφιερωμένο στη χρήση ορμονών, προσφέροντας βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία του συστήματος κίνησης διασφαλίζει την υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των αγωγών ενισχύει την επίδραση ψύξης για διαρκή λειτουργία.
- Η στατική και η δυναμική δυσκαμψία του μικρού αερόστατου που μεταφέρει τα δονήματα αυξάνουν την ικανότητα μεταφοράς του τραπεζιού δονήσεων και βελτιώνουν τις επιδόσεις χαμηλής συχνότητας.
Product Highlights
Ο ηλεκτροδυναμικός δονητής δόνησης ASLI 50000N πληροί το IEC60068 με φορτίο 750 kg, 1-3500 Hz, επιτάχυνση 100 g και μετατόπιση 100 mm. Ιδανικό για δοκιμές άμυνας, αυτοκινήτου και ηλεκτρονικών. Διαθέτει διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή ροής και σταθερή απόδοση μετά από συνεχή δοκιμή 3 μηνών.
