Επιτραπέζια IEC πρότυπα δονητών εργαστηριακής ηλεκτρονικά 600kg.f δόνησης
Product Details
| προσαρμοσμένη υποστήριξη: | OEM | Μάρκα: | ASLI |
|---|---|---|---|
| Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα | Εξουσία: | Ηλεκτρονικός |
| πιστοποιητικό: | ISO 9001:2008 | Υλικό συσκευασίας: | Ξύλινη πολυθήκη |
| Δόνηση: | 3 Άξονας | δύναμη δόνησης: | Προσαρμοσμένο |
| Μέγεθος τραπεζιού: | Προσαρμοσμένο | Μέγιστο φορτίο: | 100 κιλά |
| Επισημαίνω |
600kg.f πίνακας δονητών δόνησης,Πίνακας δονητών δόνησης IEC,Μηχανή εργαστηριακών τεστ IEC |
||
Product Description
Το Ηλεκτρονικό Τραπέζι Δόνησης Εργαστηρίου 600kg.f (Μοντέλο ES-3) είναι ένα ηλεκτροδυναμικό σύστημα δοκιμών δόνησης υψηλής συχνότητας σχεδιασμένο για εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα. Χρησιμοποιείται ευρέως για τη δοκιμή πακέτων μπαταριών ιόντων λιθίου και άλλων κρίσιμων εξαρτημάτων.

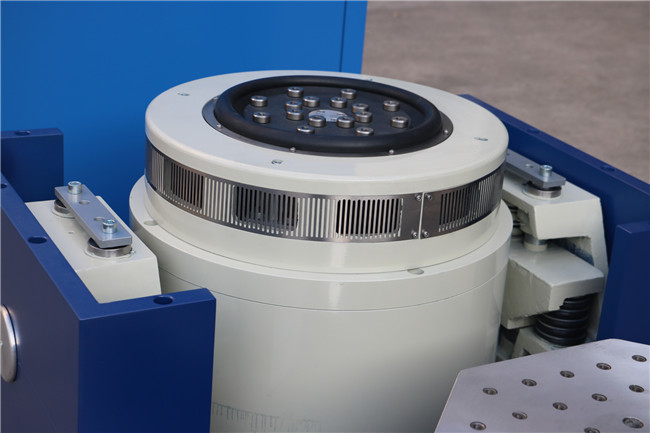

Αυτό το τραπέζι δόνησης χρησιμοποιεί δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενους δακτυλίους σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν, γραμμική καθοδήγηση και τεχνολογία απομόνωσης στήριξης. Εκτελεί δοκιμές δόνησης τριών αξόνων X, Y και Z, δοκιμές τυχαίας δόνησης ευρέος φάσματος και κλασικές δοκιμές παλμών (ημι-ημίτονο, τραπεζοειδές, πριονωτό κύμα) καθώς και δοκιμές φάσματος απόκρισης κρούσης.
Αυτά τα συστήματα εφαρμόζονται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
| Μοντέλο | ES-3 |
| Ώθηση Ημιτόνου | 300 kgf |
| Τυχαία Ώθηση | 300 kgf |
| Ώθηση Κρούσης | 600 kgf |
| Εύρος Συχνότητας | 2 ~ 2500 Hz |
| Συνεχής Μετατόπιση | 25 mm |
| Μετατόπιση Κρούσης | 25 mm |
| Μέγιστη Ταχύτητα | 1.8 m/s |
| Μέγιστη Επιτάχυνση | 981 m/s² |
| Διάμετρος Κινητού Πηνίου | Φ150 mm |
| Επιτρεπόμενη Στιγμή Εκκεντρότητας | >196 N·m |
| Σημείο Σύνδεσης Φορτίου | 6 σημεία |
| Ισοδύναμη Μάζα Κινητών Μερών | 3 kg |
| Μέγεθος Βιδών Επιφάνειας Εργασίας (Πρότυπο) | M8 |
| Διάταξη Βιδών Τραπεζιού (Διάμετρος, Περίμετρος) | 8 σε Φ100 mm, 8 σε Φ200 mm |
| Συχνότητα Αξονικής Απομόνωσης | <3 Hz |
| Μέγιστο Φορτίο | 120 kg |
| Διαρροή Μαγνητικής Ροής | <1 mT |
| Διαστάσεις (Χωρίς Συσκευασία) (Μ×Π×Υ) | 730 mm × 550 mm × 650 mm |
| Βάρος Τραπεζιού Δόνησης | 450 kg |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα συντονισμού άξονα.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου ροκέρ με ευθεία και προσανατολισμένη εισαγωγή σύνθετη ακαμψία σώματος για υψηλή ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο στήριξης αποκλειστικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν την ικανότητα φόρτισης του ρουλεμάν του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.

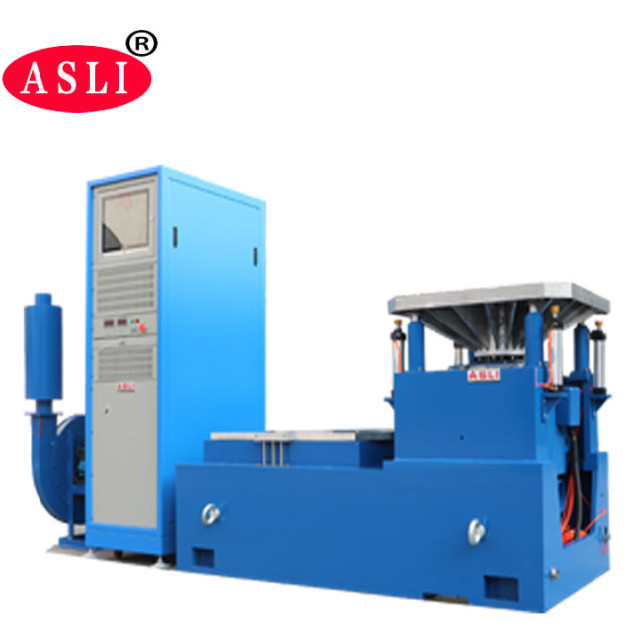

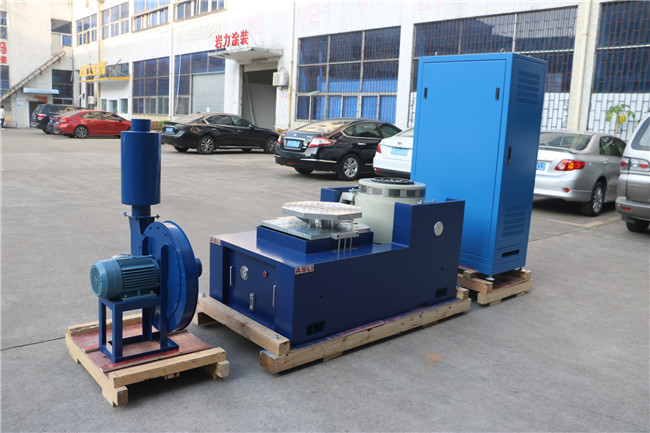

Το Μηχάνημα Δοκιμών Δόνησης Ηλεκτρομαγνητικής Υψηλής Συχνότητας αποτελείται από τα ακόλουθα στοιχεία:
- Τραπέζι δοκιμών δόνησης

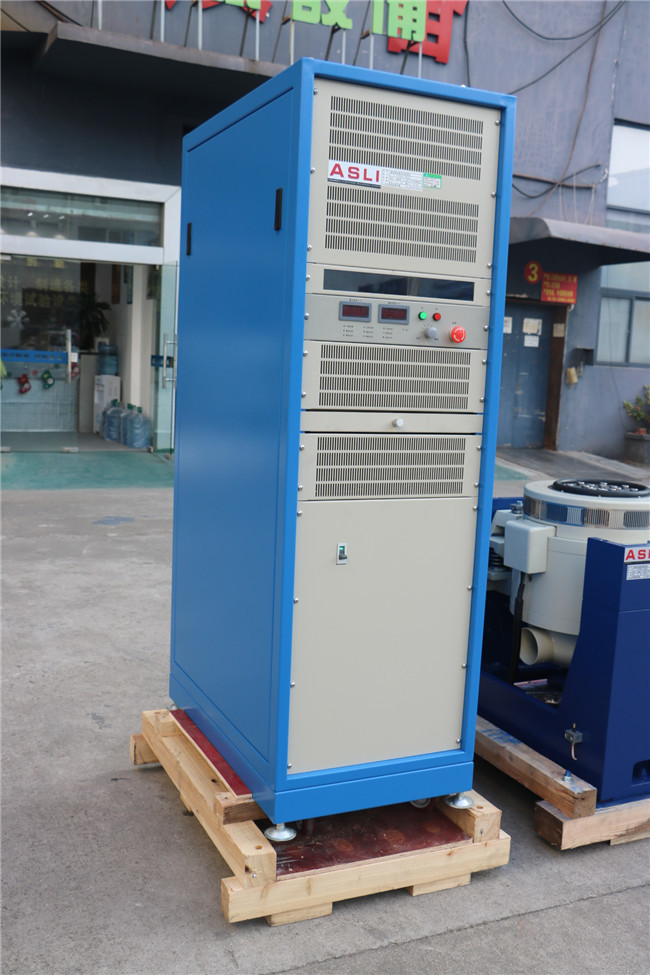

- Ενισχυτής ισχύος
- Ανεμιστήρας ψύξης

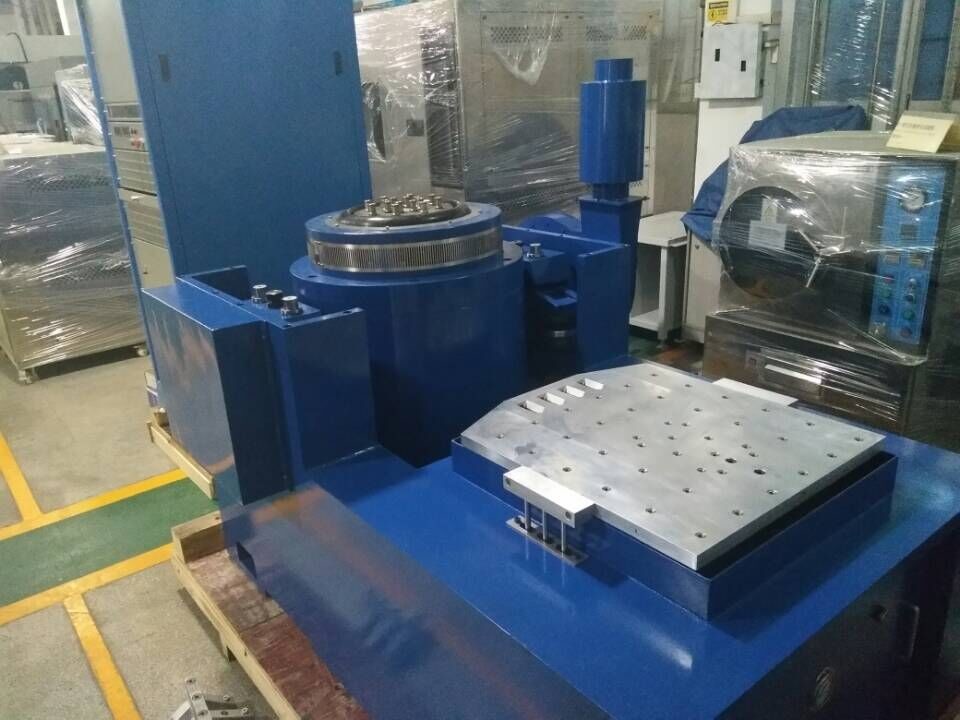

- Τραπέζι ολίσθησης
- Κάθετος επεκτατήρας
- Εντός μικρής βάσης φόρτισης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και την απόδοση ολόκληρης της βάσης του μηχανήματος.
- Η οριζόντια βάση και η βάση δόνησης είναι ενιαίου τύπου, με τέλεια δομή και ευκολία εγκατάστασης και ρύθμισης.
- Στατική πίεση τροχιάς, σχήμα V, με ικανότητα αντίστασης στην κλίση και αντίστασης σε πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Το κάθετο επεκτεινόμενο τραπέζι VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλίσουν ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με τέλειες προδιαγραφές.
