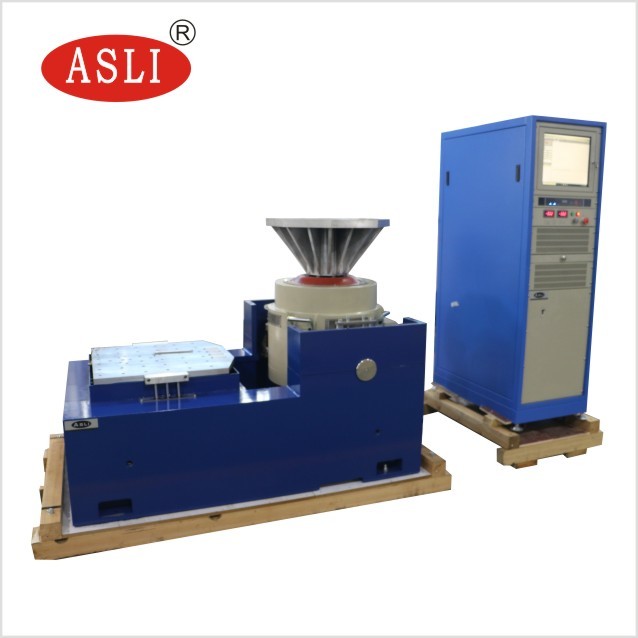

Ηλεκτροδυναμικός δονητής δόνησης CE 10KN με την αερόψυξη
Product Details
| Κύμα δόνησης: | Σίνος, τυχαίο, σοκ | Κατεύθυνση δόνησης: | Χ, Υ, άξονας Ζ |
|---|---|---|---|
| Μέθοδος ψύξης: | Αερόψυξη | Εφαρμογή: | Αυτοκινητοβιομηχανία |
| Εισαγωγή: | 1 Κανάλι | Αισθητήρας επιτάχυνσης: | 1 τεμ |
| Επισημαίνω |
10KN ηλεκτροδυναμικός δονητής δόνησης,Ηλεκτροδυναμικός δονητής δόνησης CE,Επιτραπέζια δόνηση δονητών CE |
||
Product Description

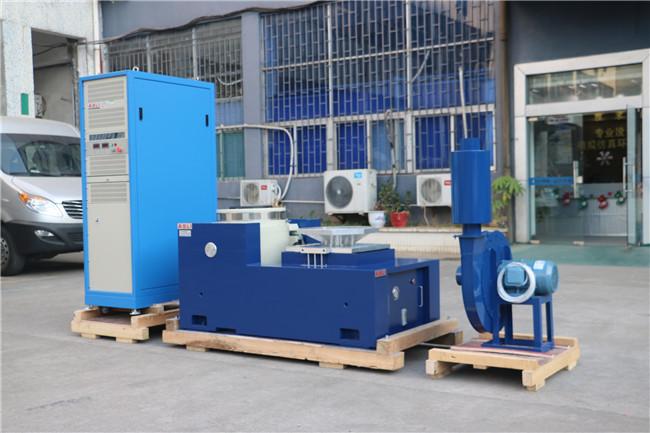

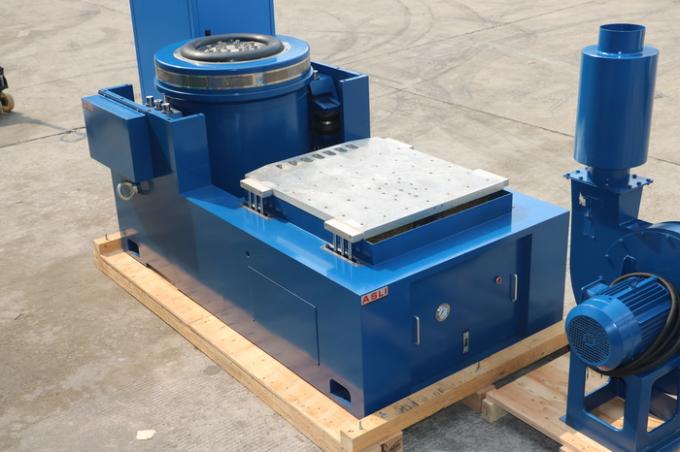

Το Ηλεκτροδυναμικός Δοκιμαστής Δονήσεων ES-10 είναι ένα σύστημα δοκιμών ψυχόμενο με αέρα, πιστοποιημένο κατά CE, σχεδιασμένο για δοκιμές μηχανικών δονήσεων. Χρησιμοποιείται ευρέως για προσομοιωμένες δοκιμές δονήσεων μεταφοράς συσκευασμένων προϊόντων, αξιολογώντας τον βαθμό αντοχής τους στις δονήσεις. Αναπαράγοντας τη διαδικασία μεταφοράς, το σύστημα βοηθά στην αξιολόγηση πιθανών ζημιών που προκαλούνται από δυνάμεις δόνησης, και τα αποτελέσματα των δοκιμών χρησιμεύουν ως πολύτιμη αναφορά για τη βελτιστοποίηση του σχεδιασμού της συσκευασίας.
Λήψη του PDF του Συστήματος Δοκιμών Μηχανικών Δονήσεων ES-10 (Φύλλο Δεδομένων)
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Πλατφόρμας |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| Μοντέλο | Μέγεθος Πλατφόρμας (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5–1000 | 6.6 |
| 300×300×26 | 5–1500 | 7.8 | |
| 300×300×30 | 5–2000 | 9.0 | |
| LT0404 | 400×400×22 | 5–1000 | 11.2 |
| 400×400×26 | 5–1400 | 13.2 | |
| 400×400×30 | 5–2000 | 16.0 | |
| LT0505 | 500×500×25 | 5–1000 | 19.3 |
| 500×500×30 | 5–1500 | 23.1 | |
| 500×500×35 | 5–2000 | 27.0 | |
| LT0606 | 600×600×25 | 5–1000 | 27.5 |
| 600×600×30 | 5–1200 | 33.0 | |
| 600×600×40 | 5–2000 | 45 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου στήριξης με ευθεία και προσανατολισμένη ακαμψία σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο ίδρυμα στήριξης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγών ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν την ικανότητα φόρτισης του ρουλεμάν τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.
