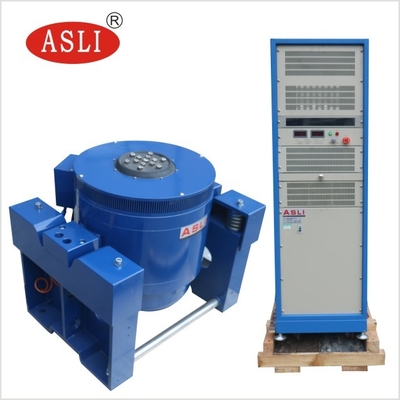

ES-3 Ψηλός ηλεκτροδυναμικός συσσωρευτής δονήσεων υψηλής συχνότητας
Product Details
| Κατεύθυνση δονήσεων: | Κάθετη | Επιτάχυνση: | 100g |
|---|---|---|---|
| Βάρος κινούμενου πηνίου: | 3.5 κιλά | Συχνότητα: | 5Hz~ 3500Hz |
| Χρήση: | δοκιμή δόνησης υψηλής συχνότητας | Τύπος: | MIL-STD-810F, MIL-STD-883E |
| Επισημαίνω |
κάθετος ηλεκτροδυναμικός δονητής δόνησης,Mil-STD-810F ηλεκτροδυναμικός δονητής δόνησης,Mil-STD-810F δονητής δόνησης υψηλής συχνότητας |
||
Product Description
Το σύστημα δοκιμών δονήσεων χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντος, έλεγχο περιβαλλοντικών πιέσεων και δοκιμές αξιοπιστίας.Ο δοκιμαστής ηλεκτρομαγνητικών δονήσεων έχει σχεδιαστεί με πλήρη συμμόρφωση με τα πρότυπα δοκιμών που αφορούν τις μπαταρίεςΗ συσκευή προσομοιώνει τις συνθήκες δονήσεων με το να στερεώνει την μπαταρία ή το πακέτο μπαταριών στον πίνακα δονήσεων και να εφαρμόζει την καθορισμένη συχνότητα, επιτάχυνση,και μετατόπιση κατά μήκος τριών αμοιβαία κάθετων άξονωνΚατά τη διάρκεια της δοκιμής, το δείγμα της μπαταρίας δεν πρέπει να διαρρέει, να χάνει χωρητικότητα, να σπάει, να ανάβει ή να εκραγεί.
| Μέγιστη δύναμη συναρπασμού σινού | 300 kg.f κορυφή | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Μέγιστη δύναμη τυχαίας δονήσεως | 300 Kg.f r.m. | ||||||||
| Μέγιστη δύναμη δονήσεων από κλονισμό | 600 kg.f κορυφή | ||||||||
| Περιοχή συχνοτήτων | DC ~ 4000 Hz | ||||||||
| Μέγιστη μετατόπιση | 25 mm p-p (από κορυφή σε κορυφή) | ||||||||
| Μέγιστη ταχύτητα | 10,6 m/s | ||||||||
| Μέγιστη επιτάχυνση | 100 G (980 m/s2) | ||||||||
| Πρώτη συχνότητα συντονισμού | 2500 Hz | ||||||||
| Μέγιστο φορτίο και επιτάχυνση (F = M·A) |
|
||||||||
| Μέγιστο φορτίο | 120 κιλά | ||||||||
| Συχνότητα απομόνωσης από δονήσεις | 2.5 Hz | ||||||||
| Διάμετρος κυλιόμενου κυλίνδρου (διάμετρος εργασίας) | 150 χιλιοστά | ||||||||
| Μάζα κυλιόμενης σπείρας | 3 κιλά | ||||||||
| Μέγιστο φορτίο (κινούμενη τροχιά) | 50 κιλά | ||||||||

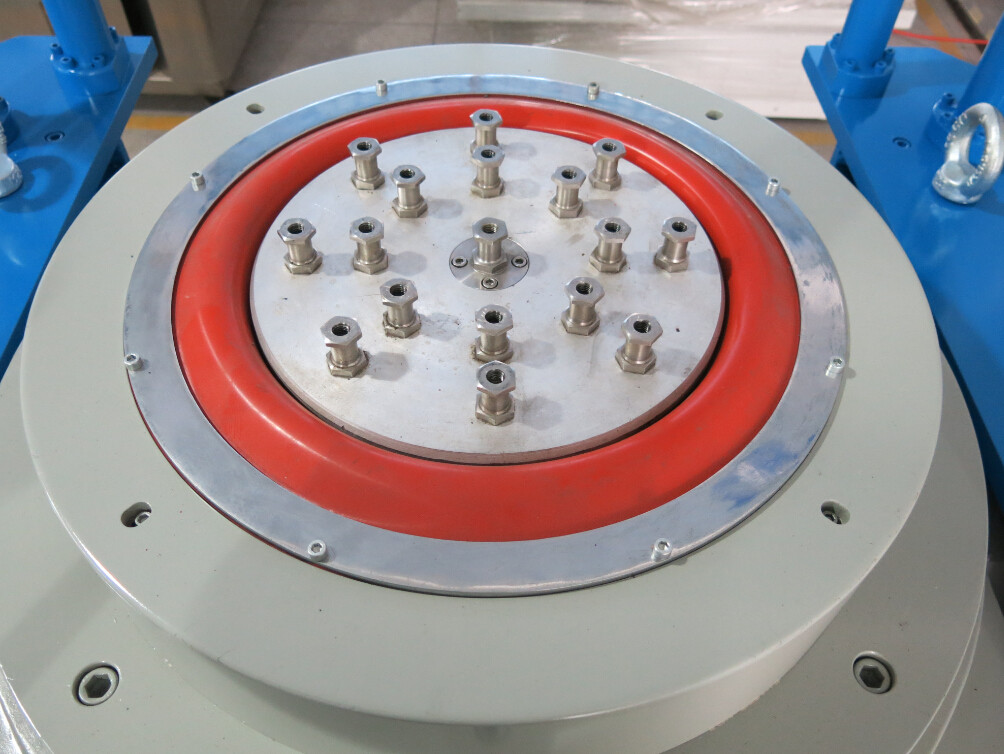

| Στροβίδας επιφάνειας | 13 × M8 | ||||||||
| Διαρροή μαγνητικού ρεύματος | < 10 gauss | ||||||||
| Μέγεθος | 750 mm × 560 mm × 670 mm (καθεκτικό μηχάνημα) | ||||||||
| Βάρος | Περίπου 460 κιλά |
| Δύναμη εξόδου | 4 KVA |
|---|---|
| Τεχνική ένταση | 100 V |
| ρεύμα εξόδου | 30 Α |
| SNR (σύνδεσμος σήματος-θόρυβου) | ≥ 65 dB |
| Αρμονική στρέβλωση (αντίστατο φορτίο) | < 1,0% |
| Λάθος μέτρησης τάσης εξόδου | ≤ 5% |
| Λάθος μέτρησης ρεύματος εξόδου | ≤ 5% |
| Παράγοντας κορυφής ρεύματος εξόδου | ≥ 3 |
| Σταθερότητα συνεχούς ρεύματος | Μηδενική παραίτηση ≤ 50 mV / 8 h σε ισχύ εξόδου |
| Ανταπόκριση συχνότητας (53500 Hz) | ± 3 dB |
| Διαστάσεις ενισχυτή ισχύος | 720 mm × 545 mm × 1270 mm |
| Βάρος | 230 κιλά |
| Λειτουργία | Θερμοκρασία, πίεση αέρα, μετατόπιση, υπερφόρτωση, υπερστροφή, υποφόρτωση εισόδου, εξωτερική βλάβη, τροφοδοσία ηλεκτρικής ενέργειας ελέγχου, λογική και προστασία από την έλλειψη ίσης εισόδου. |
|---|
- Οδηγία UL 1642:2012 ∆ Πρότυπο για τις μπαταρίες λιθίου
- Οδηγία UL 2054:2012 για τις μπαταρίες οικιακής χρήσης και εμπορικής χρήσης
- UN38.3 (2012) Μέρος 3 Προτάσεις για τη μεταφορά επικίνδυνων εμπορευμάτων: δοκιμές και τυποποιημένο εγχειρίδιο
- IEC 62133:2012 Απαιτήσεις ασφάλειας για μπαταρίες και συσσωρευτές μπαταριών που περιέχουν αλκαλικό ή όξινο ηλεκτρολύτη
- ΔΕΠ 62281:2004 ∆ Απαιτήσεις ασφάλειας κατά τη μεταφορά μπαταριών λιθίου και μπαταριών
- Δελτίο IEC 60086:2007 ∆ημοσφαιρικές κυψέλες μέρος 4: Απαιτήσεις ασφάλειας των μπαταριών ιόντων λιθίου
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E κλπ.
