Υψηλή συχνότητα 1000kg. Εξοπλισμός επιτραπέζιας δοκιμής δόνησης Φ 3000Hz
Product Details
| κατεύθυνση δόνησης: | Κάθετη και Οριζόντια | Συχνότητα: | 5~3000Hz |
|---|---|---|---|
| κύμα δόνησης: | ημιτονοειδές, τυχαίο, σοκ | Ελεγκτής: | venzo-820 |
| Εφαρμογή: | LED, ανταλλακτικά αυτοκινήτων | Χρήση: | Δοκιμή ηλεκτροδυναμικής δόνησης |
| Επισημαίνω |
1000kg. Εξοπλισμός δοκιμής δόνησης Φ,Ηλεκτροδυναμικός δονητής δόνησης 3000Hz,Πίνακας δονήσεων υψηλής συχνότητας |
||
Product Description

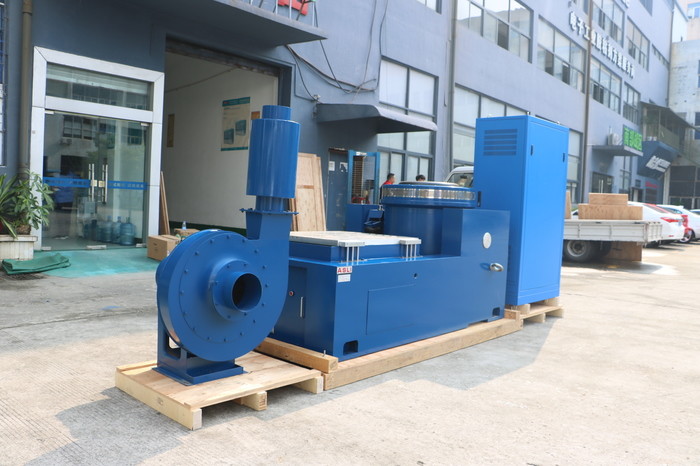

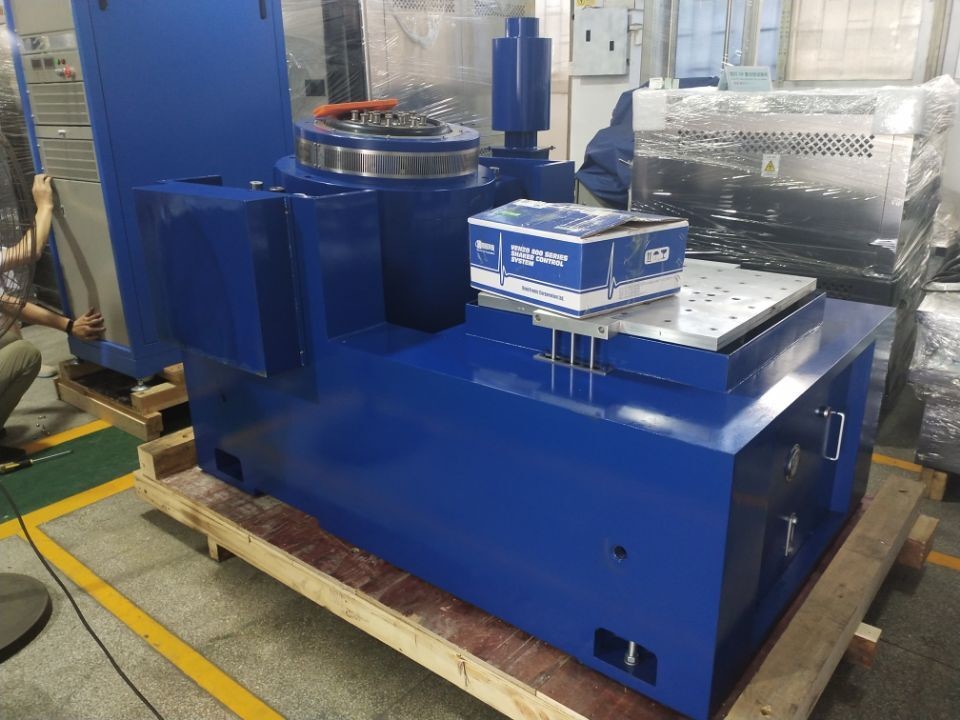

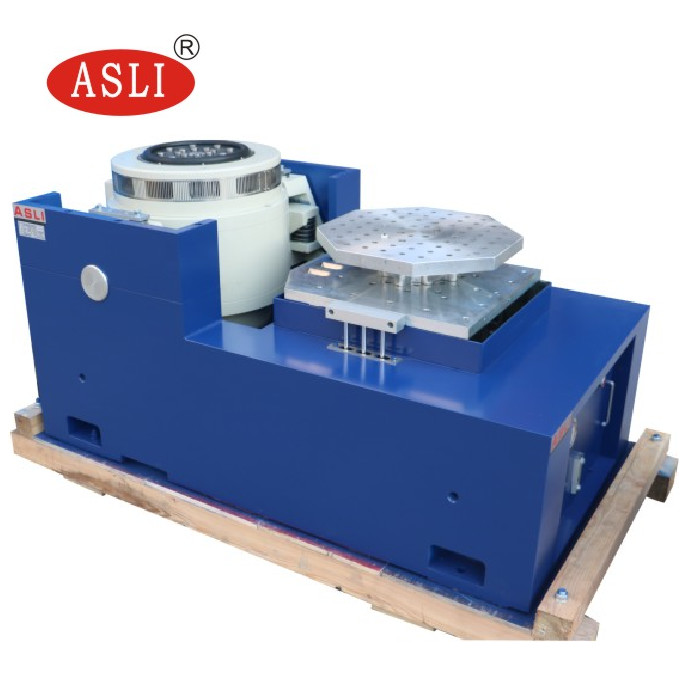

Ο Εξοπλισμός Δοκιμών Δονούμενου Τραπεζιού Υψηλής Συχνότητας 1000kg.F 3000Hz είναι ένα ηλεκτροδυναμικό σύστημα δονητή υψηλής απόδοσης, σχεδιασμένο για ακριβείς κάθετες και οριζόντιες δοκιμές δόνησης. Χρησιμοποιεί δομή διπλού μαγνητικού κυκλώματος, αυτόματα δημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενη υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, σε συνδυασμό με απομόνωση άξονα και προηγμένη σύγχρονη τεχνολογία. Αυτό το σύστημα εκτελεί δοκιμές ημιτονοειδούς δόνησης σε τρεις άξονες X, Y και Z, δοκιμές τυχαίας δόνησης ευρέος φάσματος και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) καθώς και δοκιμές φάσματος απόκρισης κραδασμών.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Εύρος συχνότητας: 5 Hz έως 3000 Hz
- Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημιτονοειδείς, τυχαίες και δοκιμές κραδασμών
- Πιστοποιημένος κατά CE δονητής υψηλής συχνότητας
Το σύστημα είναι ιδανικό για τη δοκιμή ενός ευρέος φάσματος εξαρτημάτων, όπως:
- Ηλεκτρονικές συσκευές αυτοκινήτων
- Συναρμολογήσεις μετρητών κινητήρα
- Μπαταρίες αποθήκευσης αυτοκινήτων
- Ηλεκτρικός εξοπλισμός αυτοκινήτων
- Κινητήρες αυτοκινήτων
- Υδατοδιαλυτές διηλεκτρικές μπαταρίες
- Βαλβίδες ασφαλείας
- Συμπιεστές κλιματισμού αυτοκινήτων
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Προσεκτικά σχεδιασμένος σκελετός κινητού πηνίου με υψηλότερη συχνότητα αξονικού συντονισμού πρώτης τάξης.
- Ελαφρύς οπλισμός, υψηλή ακαμψία και συχνότητα έως 3500 Hz.
- Έλεγχος γραμμής σύνδεσης με υπολογιστή με άμεση αποθήκευση υλικού.
- Διάγραμμα ελέγχου οθόνης για παρακολούθηση σε πραγματικό χρόνο.
- Σχεδιασμός χαμηλής αντίστασης και υψηλής απόδοσης που εξασφαλίζει υψηλή απόδοση και χαμηλό κόστος.
- Υψηλή αξιοπιστία με χαμηλό ποσοστό σφαλμάτων.
Το κάθετο επεκτεινόμενο τραπέζι VT και οι καθορισμένοι σφιγκτήρες είναι υπολογισμένοι με ακρίβεια και σχεδιασμένοι με επιμέλεια για να διασφαλίζουν ότι ο πελάτης αποκτά την καλύτερη απόδοση μέσω τέλειας δομής, υλικών υψηλής ποιότητας και ανώτερης κατασκευής.
Ρύθμιση Κάθετου Επεκτατή

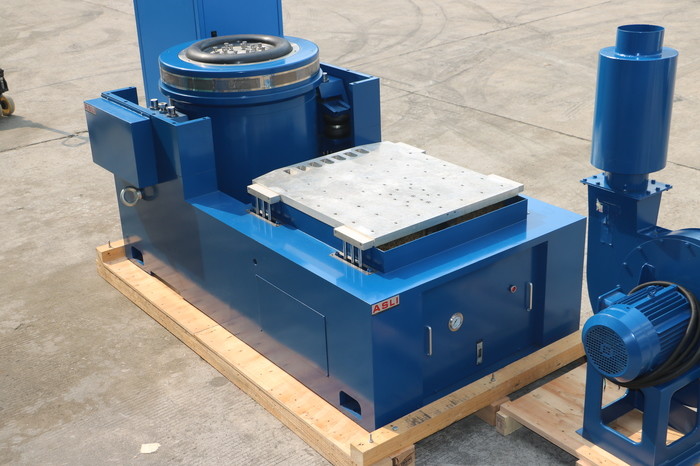

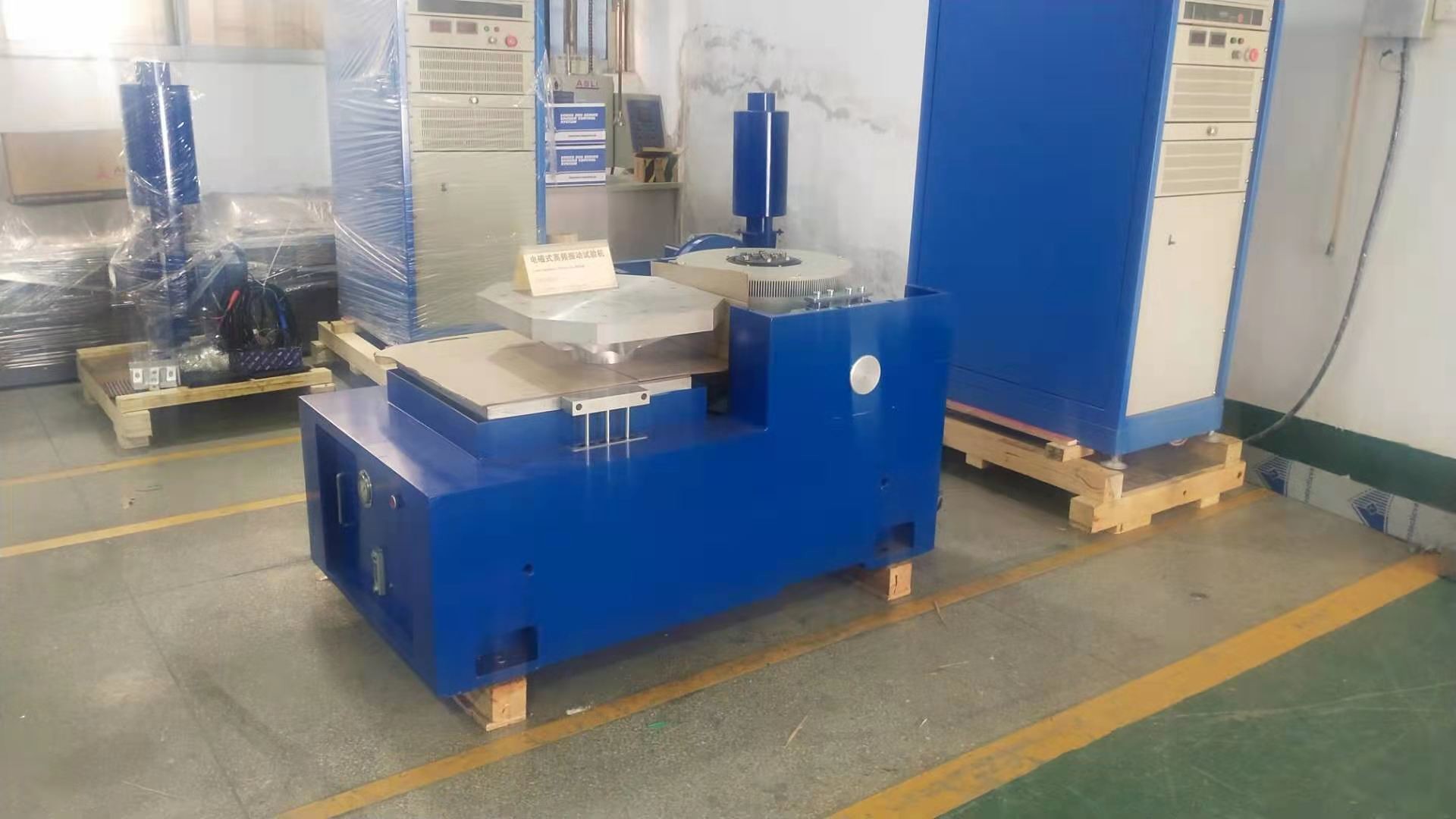

Ο οριζόντιος επεκτατής διαθέτει ένα μικρό τραπέζι φόρτισης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και την απόδοση ολόκληρου του τραπεζιού μηχανής. Το οριζόντιο τραπέζι και το τραπέζι δόνησης είναι ενιαίου τύπου με τέλεια δομή, προσφέροντας ευκολία στην εγκατάσταση και τη ρύθμιση.
- Στατική πίεση τροχιάς, σχήματος V, με ικανότητα αντίστασης σε κλίση και πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Οριζόντιος Επεκτατής – Μπροστινή Όψη
Οριζόντιος Επεκτατής – Λεπτομέρεια Τροχιάς
