Εξοπλισμός επιτραπέζιας δοκιμής δόνησης ASTM 3500hz για τη δοκιμή μπαταριών
Product Details
| Πρότυπο: | MIL, IEC, ASTM | Εφαρμογή: | Μπαταρία |
|---|---|---|---|
| Χρήση: | δοκιμή κραδασμών | Συχνότητα: | 3500 Hz |
| Ταχύτητα: | 1,8 m/s | κατεύθυνση δόνησης: | Κάθετη Οριζόντια δόνηση |
| Επισημαίνω |
Τραπέζι δόνησης ASTM 3500Hz,Εξοπλισμός δόνησης για δοκιμές μπαταριών,Εξοπλισμός δοκιμής τραπέζι κραδασμών |
||
Product Description
Ο εξοπλισμός δοκιμής πίνακα δονήσεων ASTM 3500Hz είναι ένα σύστημα προσομοίωσης μεταφοράς υψηλής ακρίβειας που έχει σχεδιαστεί ειδικά για δοκιμές μπαταριών.επαναλαμβανόμενα προφίλ δονήσεων για την αξιολόγηση της αντοχής και της δομικής ακεραιότητας των κυψελών μπαταρίας, μονάδες και συσκευασίες υπό πραγματικές συνθήκες μεταφοράς.
Για λεπτομερείς τεχνικές προδιαγραφές, ανατρέξτε στοΔοκιμαστής δονήσεων ES-3A PDF.
Ο εξοπλισμός αυτός συμμορφώνεται με τα ακόλουθα διεθνή πρότυπα δοκιμών:
- JIS Japanese Industrial Standards (Ιαπωνικά βιομηχανικά πρότυπα)
- Εργαστήρια υπογραμμιστών
- DIN ∆ Γερμανικό Ινστιτούτο Τυποποίησης
- ISO International Organization for Standardization (Διεθνής Οργάνωση για την Τυποποίηση)
- BS British Standards (Βρετανικά πρότυπα)
- ΜΙΛ ∆ στρατιωτικά πρότυπα
- ΙΕΚ ∆ Διεθνής Ηλεκτροτεχνική Επιτροπή
- ASTM American Society for Testing and Materials (Αμερικανική Εταιρεία Ελέγχου και Υλικών)
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 | 5 ¢ 1000 5·1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5'1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢ 800 51100 5·1400 | 126 168 210 |

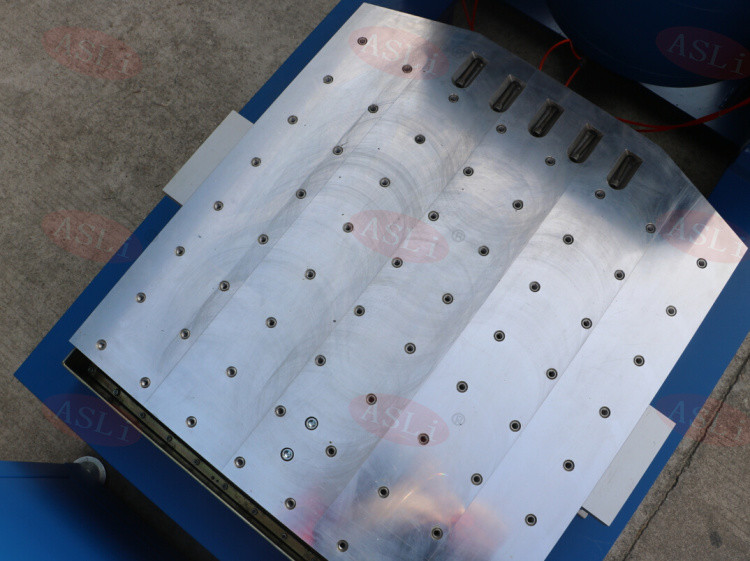

- Το μικρό πάγκο φόρτωσης επιτρέπει μεγαλύτερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πλήρους πάγκου μηχανών.
- Οριζόντια έδρα και έδρα δονήσεων ενσωματώνονται σε μία ενιαία μονάδα με ισχυρή δομή, προσφέροντας εύκολη εγκατάσταση και ρύθμιση.
- Η γραμμή στατικής πίεσης με σχεδιασμό σχήματος V παρέχει ανθεκτικές στις κλίσεις και τις ανθεκτικές στις προδιαγραφές φόρτωσης.
- Η ενσωματωμένη αντλία πετρελαίου εξασφαλίζει μια καλά οργανωμένη δομή και εύκολη λειτουργία.
Εξοπλισμός δοκιμής υψηλής ακρίβειας για την προσομοίωση συγκοινωνίας με τραπέζι δονήσεων για δοκιμές μπαταριών.
