Πίνακας δονητών δόνησης AC380V 20KN για την αυτοκίνητη δοκιμή
Product Details
| δύναμη δόνησης: | 20 KN | κατεύθυνση δόνησης: | οριζόντια δόνηση |
|---|---|---|---|
| Εφαρμογή: | Αυτοκίνητο | Χρήση: | δοκιμή δόνησης υψηλής συχνότητας |
| πρότυπο δοκιμής: | MIL STD 810G | Εξουσία: | AC380V |
| Επισημαίνω |
Δίσκος κουνητήρα δονήσεων AC380V,Εξοπλισμός δοκιμής δονήσεων 20 kN,τραπέζι δοκιμών δονήσεων αυτοκινήτων |
||
Product Description
Το τραπέζι δόνησης AC380V 20KN είναι ένα οριζόντιο σύστημα δοκιμών δόνησης υψηλής συχνότητας, σχεδιασμένο για δοκιμές αυτοκινήτων και ένα ευρύ φάσμα προσομοιώσεων περιβαλλοντικών δονήσεων και κραδασμών προϊόντων. Έχει σχεδιαστεί για να εκτελεί δοκιμές περιβαλλοντικής καταπόνησης και δοκιμές αξιοπιστίας για προϊόντα στην αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τα ηλεκτρικά, τις οικιακές συσκευές και άλλες βιομηχανίες.
Αυτή η πλατφόρμα δοκιμών πληροί διάφορες διεθνείς προδιαγραφές δοκιμών, συμπεριλαμβανομένων των προτύπων IEC, MIL-STD, JIS και ASTM.
Λήψη PDF εξοπλισμού δοκιμών δόνησης ES-6| Μοντέλο | Ονομαστική δύναμη ημιτόνου (N) | Ονομαστική τυχαία δύναμη (N) | Εύρος συχνότητας (Hz) | Ονομαστική επιτάχυνση (m/s²) | Ονομαστική ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστο φορτίο (Kg) | Κινητό πηνίο (Kg) | Διάσταση κινητού πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Το εύκαμπτο σύστημα ανάρτησης και ο οδηγός ευθείας γραμμής προσφέρουν ισχυρή φέρουσα ικανότητα, εξαιρετική απόδοση καθοδήγησης και υψηλή σταθερότητα.
- Ο κεντρικός αερόσακος φορτίου προσφέρει υψηλή στατική ακαμψία και χαμηλή δυναμική ακαμψία, παρέχοντας ισχυρή φέρουσα ικανότητα και εξαιρετική δυναμική απόδοση.
- Οι γρήγορες διαγνωστικές αυτοελέγχου και η προστασία αλυσίδας διασφαλίζουν υψηλή ασφάλεια και αξιοπιστία.
- Η συσκευή απομόνωσης και απόσβεσης αερόσακου εξαλείφει την ανάγκη για ειδική βάση, αναπαράγει τέλεια τα κύματα δόνησης και μειώνει τη μετάδοση δόνησης.
- Διατίθενται οριζόντιες και κάθετες πλατφόρμες επέκτασης για διαφορετικές απαιτήσεις εφαρμογής.
- Συμβατό με όλους τους τύπους ελεγκτών δόνησης για απλή, εύκολη λειτουργία.
- Εντός ενός μικρού πάγκου φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας τη χωρητικότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανής.
- Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ενιαίου τύπου με τέλεια δομή, προσφέροντας βολική εγκατάσταση και ρύθμιση.
- Η ράγα στατικής πίεσης με σχεδίαση V-shape παρέχει αντοχή σε κλίση και αντοχή σε πλάγια φόρτιση.
- Η ενσωματωμένη αντλία λαδιού εξασφαλίζει καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος πάγκου (mm) | Εύρος συχνότητας (Hz) | Βάρος κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |

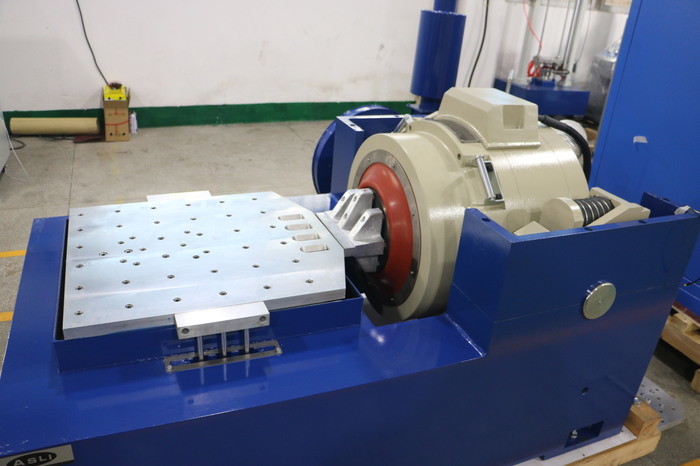

Εξοπλισμός δοκιμών οριζόντιου τραπεζιού δόνησης υψηλής συχνότητας για δοκιμές αυτοκινήτων.

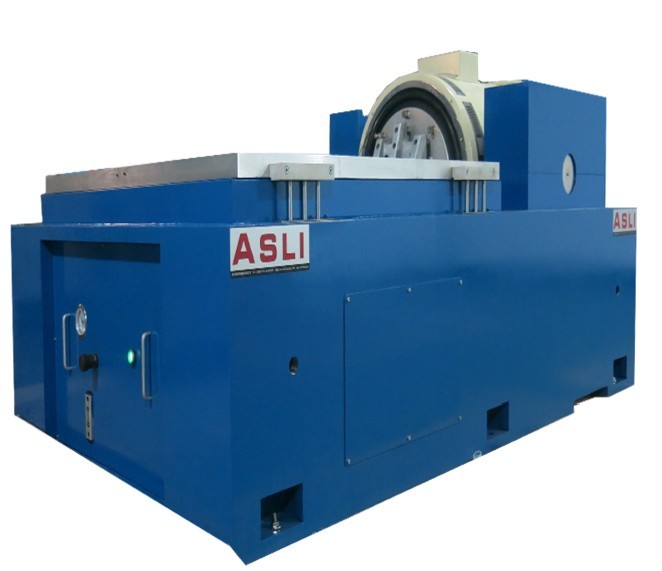

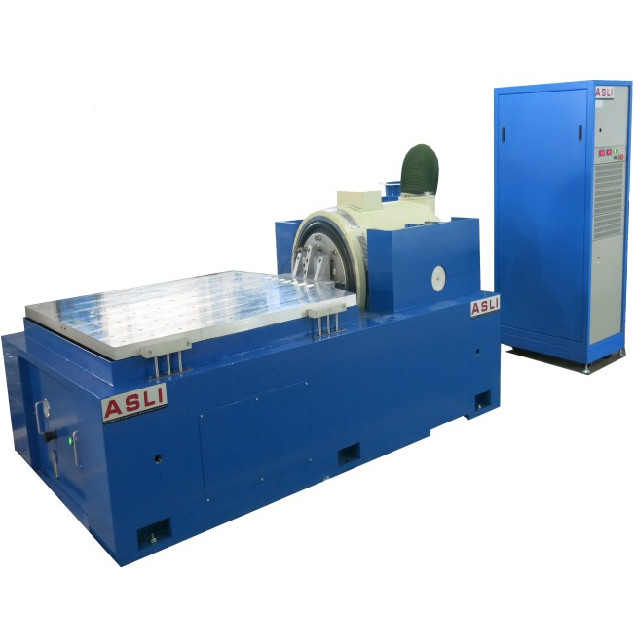

Σύστημα δονητικού τραπεζιού AC380V 20KN με διαμόρφωση οριζόντιας βάσης.
Product Highlights
Οριζόντιος δονητής δόνησης AC380V 20KN για δοκιμές αυτοκινήτου. Συναντά το MIL STD 810G. Διαθέτει ευέλικτη ανάρτηση, απόσβεση αερόσακου, υψηλή σταθερότητα και ταχεία αυτοδιάγνωση. Συμβατό με διάφορους ελεγκτές και πλατφόρμες επέκτασης.
