ISO16750 εξοπλισμός δόνησης εργαστηρίων για τα μέρη NEV
Product Details
| προσαρμοσμένη υποστήριξη: | OEM | Μάρκα: | ASLI |
|---|---|---|---|
| Τόπος καταγωγής: | Γκουανγκντόνγκ, Κίνα | Εξουσία: | Ηλεκτρονικός |
| πιστοποιητικό: | ISO 9001:2008 | Υλικό συσκευασίας: | Ξύλινη πολυθήκη |
| Δόνηση: | 3 Άξονας | δύναμη δόνησης: | Προσαρμοσμένο |
| Μέγεθος τραπεζιού: | Προσαρμοσμένο | Μέγιστο φορτίο: | 100 κιλά |
| Επισημαίνω |
ISO16750 εξοπλισμός δόνησης εργαστηρίων,Εξοπλισμός δόνησης εργαστηρίων μερών NEV,ISO16750 πίνακας δόνησης εργαστηρίων |
||
Product Description

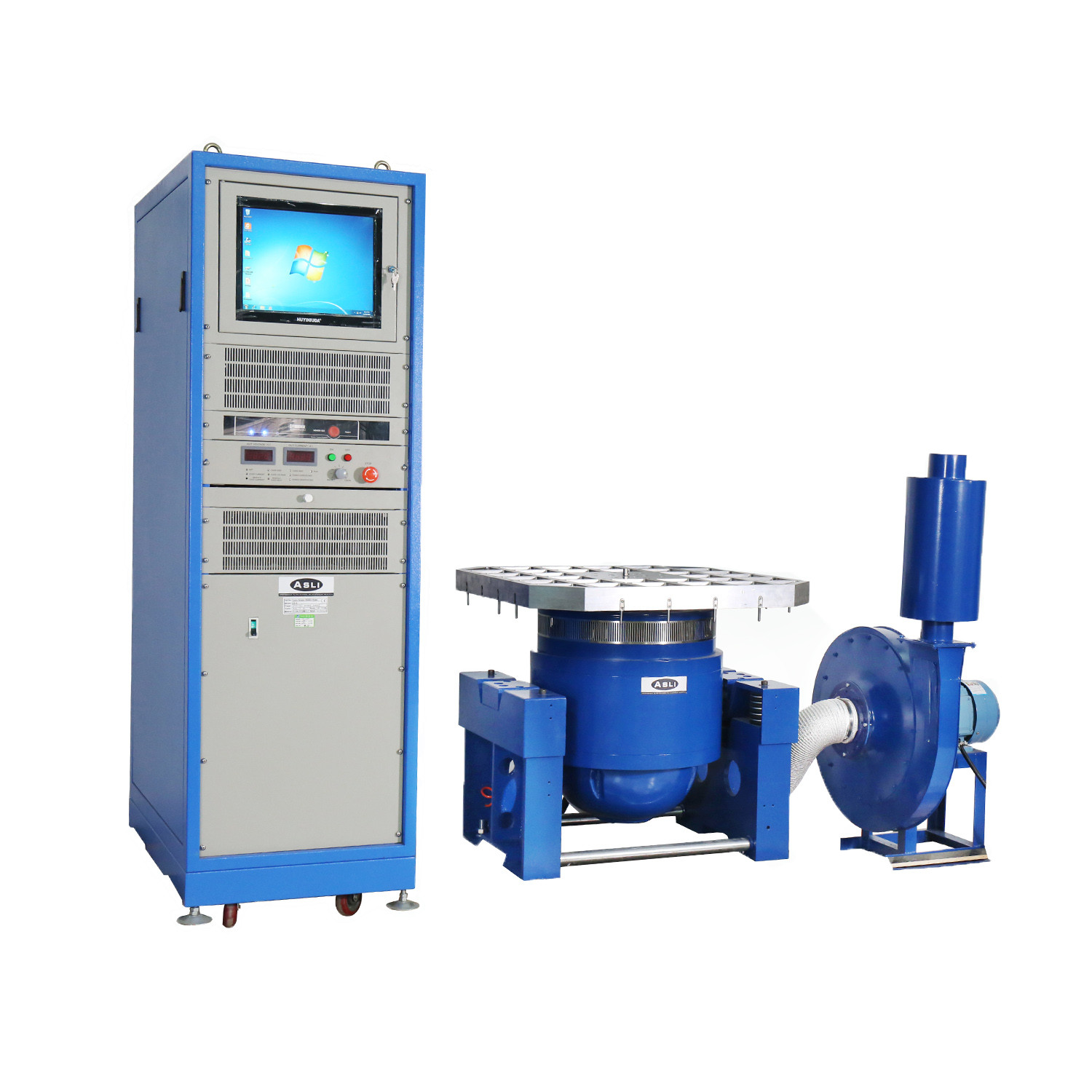

Αυτό το εργαστηριακό σύστημα δοκιμών δονήσεων έχει σχεδιαστεί για εκπαιδευτικά, ερευνητικά και εργαστηριακά περιβάλλοντα. Χρησιμοποιεί δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενους σκελετούς δράσης, αερομεταφερόμενη στήριξη, ρουλεμάν κυλίνδρων, γραμμική καθοδήγηση και απομόνωση άξονα — ενσωματώνοντας προηγμένη σύγχρονη τεχνολογία και εξειδικευμένη μηχανική. Το σύστημα εκτελεί δοκιμές ημιτονοειδών δονήσεων σε τρεις άξονες X, Y και Z και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης. Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών και των οικιακών συσκευών.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Ωθηση ημιτόνου | 300 kgf |
| Ωθηση τυχαίας δόνησης | 300 kgf |
| Ωθηση κρούσης | 600 kgf |
| Εύρος συχνότητας | 2–2500 Hz |
| Συνεχής μετατόπιση | 25 mm |
| Μετατόπιση κρούσης | 25 mm |
| Μέγιστη ταχύτητα | 1,8 m/s |
| Μέγιστη επιτάχυνση | 981 m/s² |
| Διάμετρος κινούμενου πηνίου | Φ150 mm |
| Επιτρεπόμενη εκκεντρική ροπή | >196 N·m |
| Σημείο σύνδεσης φορτίου | 6 σημεία |
| Ισοδύναμη μάζα κινούμενων μερών | 3 kg |

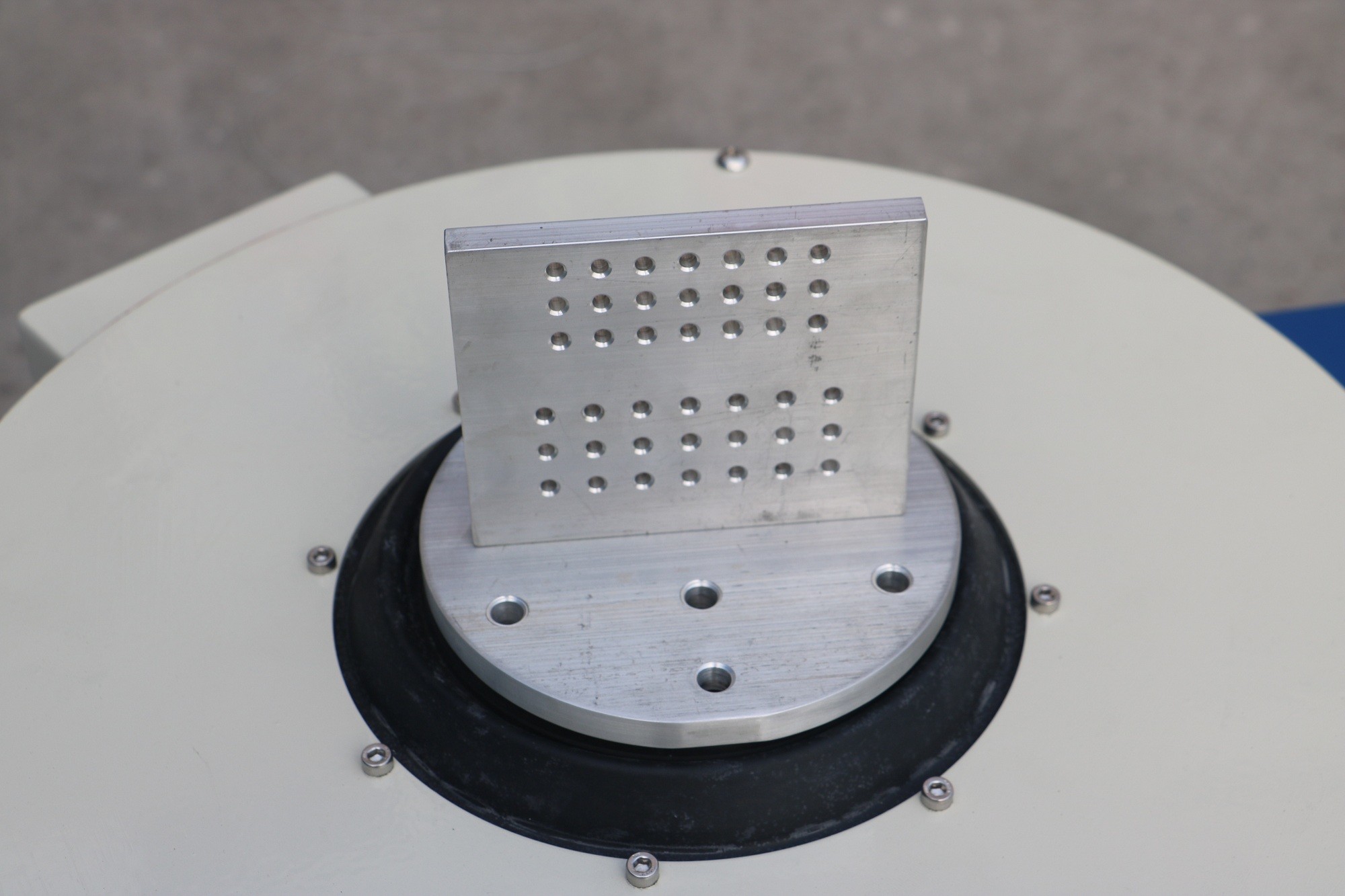

| Μέγεθος βιδών επιτραπέζιας επιφάνειας (στάνταρ) | M8 |
| Διάταξη βιδών (διάμετρος, περιφέρεια) | 8 σε Φ100 mm, 8 σε Φ200 mm |
| Συχνότητα αξονικής απομόνωσης | <3 Hz |
| Μέγιστο φορτίο | 120 kg |
| Διαρροή μαγνητικής ροής | <1 mT |
| Διαστάσεις (χωρίς συσκευασία) (Μ×Π×Υ) | 730 mm × 550 mm × 650 mm |
| Βάρος τραπεζιού δονήσεων | 450 kg |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Διπλό μαγνητικό κύκλωμα, χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
- Ρουλεμάν κυλίνδρων ράβδου ροκάνισμα, ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, με ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα βάσης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης τεχνολογίας διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγών βελτιώνει την ψυκτική επίδραση.
- Στατική ακαμψία και δυναμική ακαμψία της μικρής μπάλας ρουλεμάν, αυξάνοντας την ικανότητα φόρτισης του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.

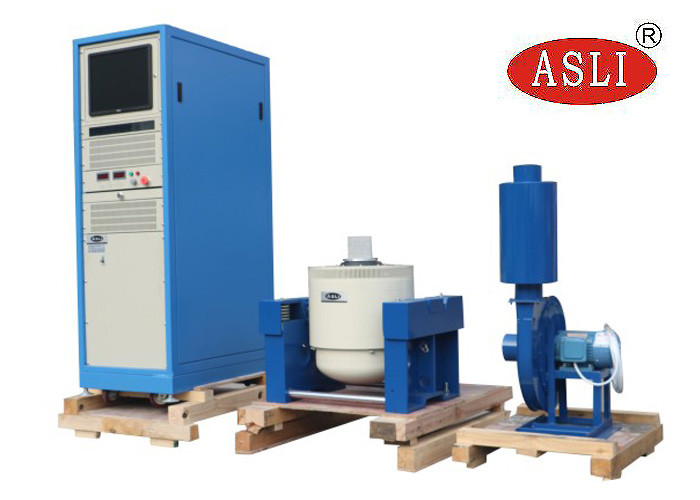

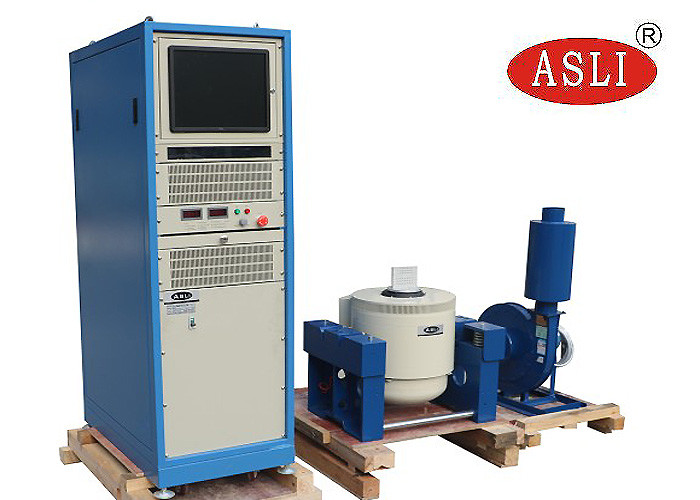

Ο εξοπλισμός δοκιμών δονήσεων εργαστηρίου εξαρτημάτων οχημάτων νέας ενέργειας ISO16750 αποτελείται από τα ακόλουθα στοιχεία:

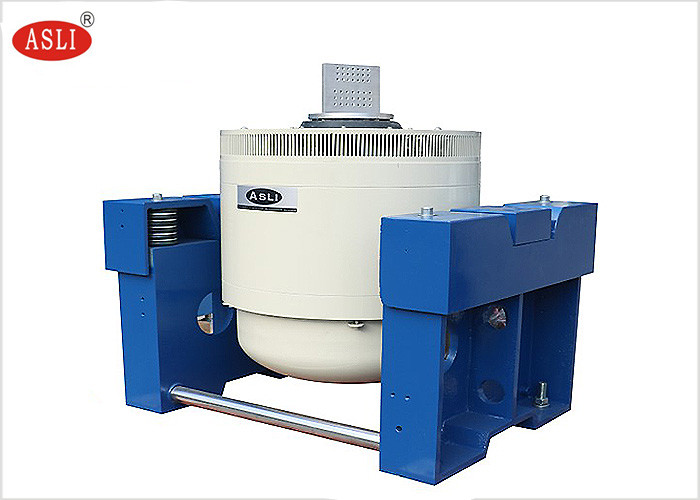

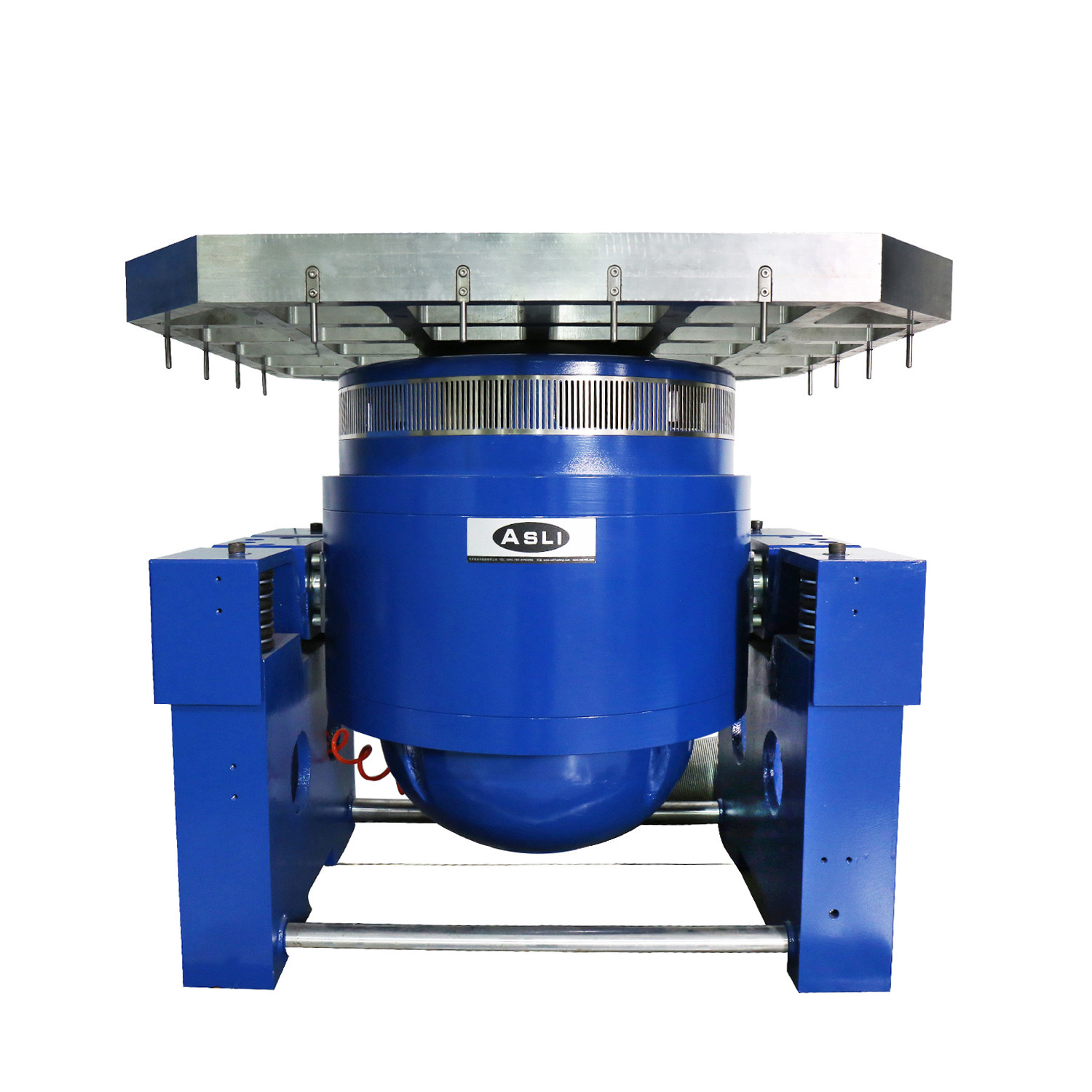

- Πάγκος δοκιμών δονήσεων
- Ενισχυτής ισχύος
- Ανεμιστήρας ψύξης
- Ολισθαίνων πάγκος
- Κάθετος επεκτατήρας
- Εντός μικρής βάσης φόρτισης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και την απόδοση ολόκληρης της βάσης μηχανής.
- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου, με τέλεια δομή και ευκολία εγκατάστασης και ρύθμισης.
- Στατική πίεση τροχιάς, σχήματος V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλευρική φόρτιση.
- Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
Ο κάθετος επεκτεινόμενος πάγκος VT και οι καθορισμένοι σφιγκτήρες, με ακριβή υπολογισμό και προσεκτικό σχεδιασμό, διασφαλίζουν ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με τις τέλειες προδιαγραφές.
