Εργαστήριο 3 ολοκληρωμένο σύστημα δοκιμής ηλεκτροδυναμικών δονήσεων
Εφαρμογή
Το High Frequency Vibration Shaker υιοθέτησε τη "διπλή-μαγνητική δομή κυκλώματος", τους αυτογεννημένους κύκλους δράσης σκελετού, την "αερομεταφερόμενη υποστήριξη" και τα "βάρη κυλίνδρων και γραμμική καθοδήγηση","απομόνωση με σχοινί" προηγμένη σύγχρονη τεχνολογία και ειδική τεχνολογία, μπορεί να ολοκληρωθεί με δοκιμή τρίαξονικών σινουζοειδών δονήσεων X, Y, Z και δοκιμές ευρυζωνικών τυχαίων δονήσεων, που πρέπει να ολοκληρωθούν με την κλασική (μισό-σινου) δοκιμή παλμού και φάσματος απόκρισης σε σοκ.Χρησιμοποιείται ευρέως στην εθνική άμυνα., οπλισμός, αεροπορία, αεροδιαστημική, επικοινωνίες, ηλεκτρονική, ηλεκτρικές συσκευές, επικοινωνίες, οικιακές συσκευές και άλλους τομείς.
(1) ονομαστική δύναμη: δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη σοκ 20000N,
(2) Περιοχή συχνοτήτων:3Hz έως 3000Hz, σταθερή συχνότητα, σάρωση μπρος και πίσω, σινό, τυχαίο, σοκ
(3) Τρόπος συχνότητας σαρώσεως: γραμμική, λογαριθμική, σαρώσεως προς τα εμπρός και προς τα πίσω, σταθερή συχνότητα
(4) Συχνότητα διαλογής: 1 έως 32767
(5) Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα/μονή 1-3600 λεπτά, μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως.
(6) Μέγιστη επιτάχυνση1000m/s2(χωρίς φορτίο)
(7) Μέγιστη ταχύτητα: 1,8/s
(8) Μέγιστη μετατόπιση: 51 mmp-p (χωρίς φορτίο), διπλή κορυφή
(9) Μετατόπιση από την πρόσκρουση: 51 mm
(10) Βάρος του κινούμενου κυλίνδρου:14kg
(12) Κύμα δονήσεων: sinus, random, shock
(13) Διαμέτρος του κινούμενου σπείρου: Φ240 mm
(14) Διάσταση συστήματος δονήσεων: W1060xH750xD845mm
(15) Βάρος του συστήματος δονήσεων: 960KG

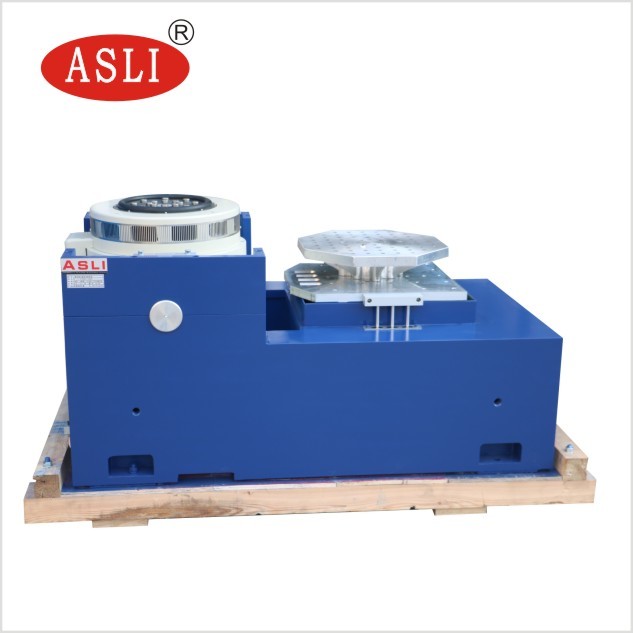

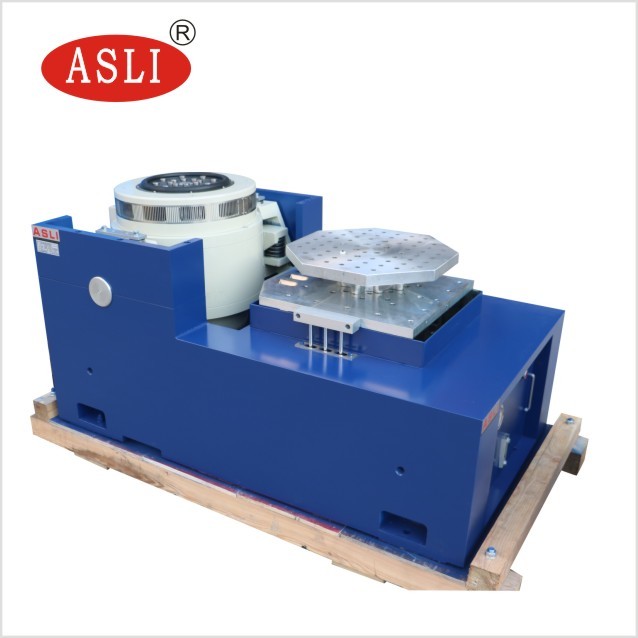

(16) 600*600 χιλιοστών κατακόρυφος επεκτατής και 600*600 χιλιοστών οριζόντιος πίνακας ολίσθησης
Τεχνικές παραμέτρους:
| Ονομασία | Πίνακας δονήσεων συσκευασίας/Δοκιμαστής δονήσεων για ανταλλακτικά αυτοκινήτων | ||||||||
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Διορισμένη ταχύτητα ((m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | κινητή τροχιά (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

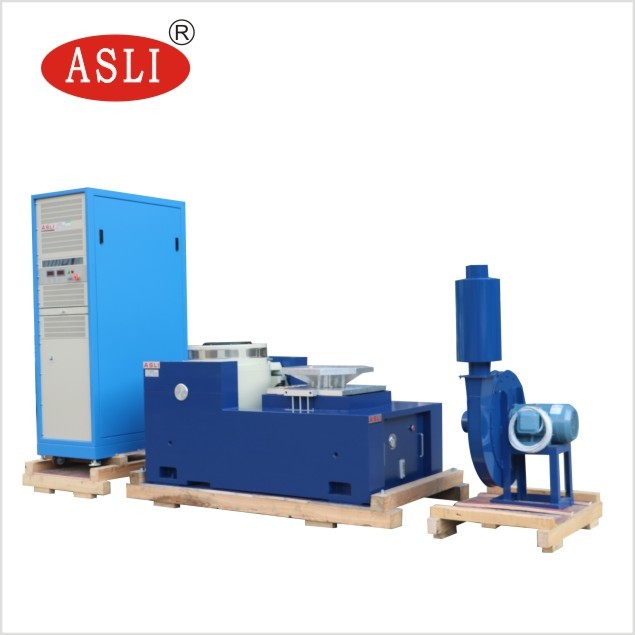

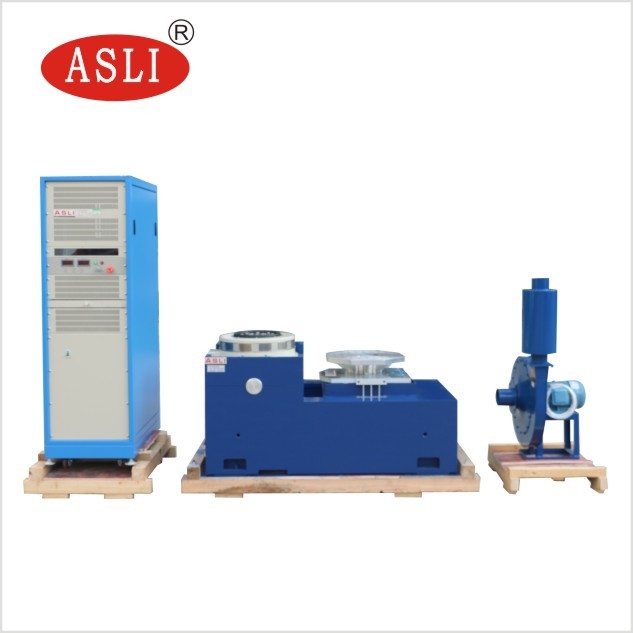

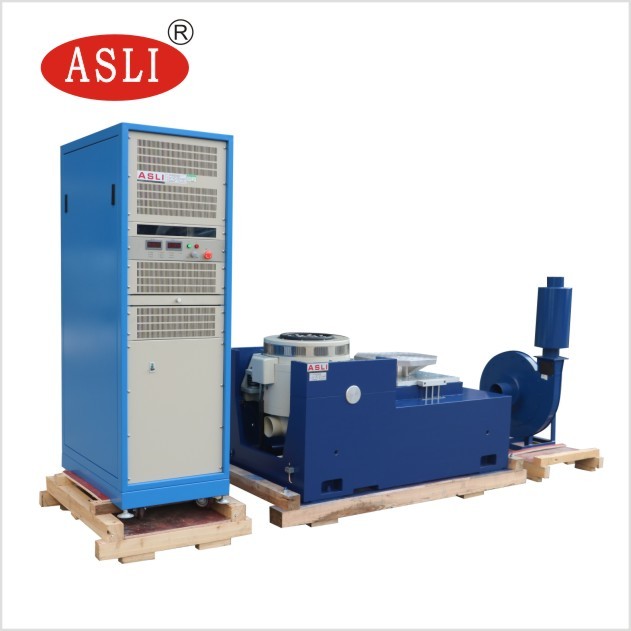

(1) Γεννήτρια δονήσεων 1 σύνολο
(2) Ρυθμιστής δονήσεων 1 σύνολο
(3) Επαφή επικοινωνίας θάλαμος 1
(4) DA-10 ενισχυτής ισχύος 1 σύνολο
(5) Δύναμη διέγερσης 1 pc
(7) Λογισμικό οδήγησης 1 σύνολο
(8) Σύστημα ψύξης 1 σύνολο
(9) Βιομηχανικός υπολογιστής 1 σύνολο
(10) Χρωματικός εκτυπωτής 1 σύνολο (προαιρετικό)
(11) Αισθητήρας επιτάχυνσης (συμπεριλαμβανομένης της γραμμής εξόδου) 1 pc
(12) Δοκιμαστικό για δονήσεις 1 σύνολο (προαιρετικό, σύμφωνα με το δείγμα δοκιμής
Ψηφιακός ελεγκτής δονήσεων
Ο ελεγκτής δονήσεων είναι το τελευταίο σχέδιο της εταιρείας μας.
που υιοθετεί διεθνές προηγμένο κατανεμημένο σύστημα
αρχιτεκτονική, και ο πυρήνας του είναι η τελευταία σειρά TMS320
32 bit επεξεργαστής υψηλής ταχύτητας με πλανητική στροφή TI
Η έκθεση δοκιμής δημιουργείται αυτόματα στο
Κατά τη διάρκεια ή μετά τη δοκιμή, το Microsoft Word
η έκθεση δοκιμής μπορεί να επεξεργαστεί και στη συνέχεια να δημιουργηθεί
αυτόματα ή χειροκίνητα.
