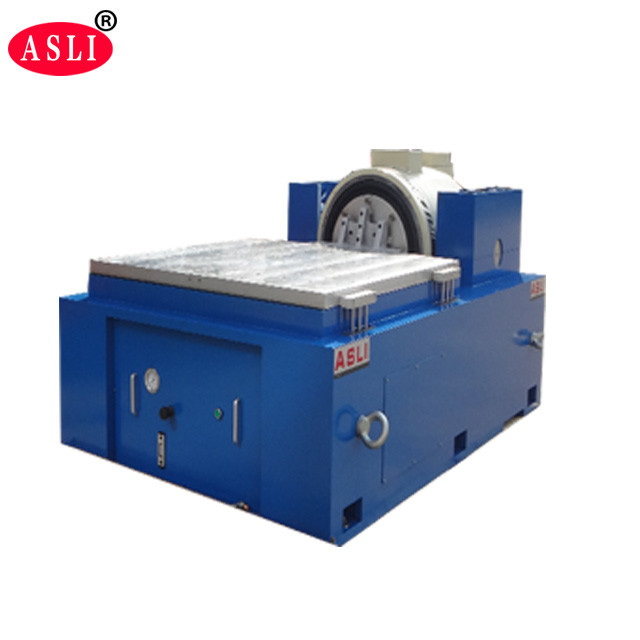

180kg πίνακας δοκιμής δόνησης μεταφορών προσομοίωσης φορτίων 6000N για τη συσκευασία
Product Details
| ημιτονοειδής δύναμη: | 6000Ν | Ταχύτητα: | 1,6 m/s |
|---|---|---|---|
| Εκτόπισμα: | 25 mm | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 180 κιλά | επιτάχυνση: | 100 γρ |
| οπλισμός: | 230 χλστ | ||
| Επισημαίνω |
180kg πίνακας δοκιμής δόνησης φορτίων,6000N πίνακας δοκιμής δόνησης,6000N πίνακας δονητών δόνησης |
||
Product Description
Το Τραπέζι Δοκιμής Δόνησης Προσομοίωσης Μεταφοράς 180kg Φορτίου 6000N είναι ένας δονητής υψηλής συχνότητας σχεδιασμένος για ακριβή προσομοίωση συνθηκών δόνησης κατά τη μεταφορά και λειτουργίας. Υιοθετεί προηγμένες σύγχρονες τεχνολογίες, όπως δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενη στήριξη, ρουλεμάν με γραμμική καθοδήγηση και απομόνωση άξονα. Το σύστημα είναι ικανό να ολοκληρώσει δοκιμές ημιτονοειδούς δόνησης τριών αξόνων X, Y και Z, δοκιμές τυχαίας δόνησης ευρέος φάσματος και κλασικές δοκιμές παλμών (ημιτονοειδείς) και δοκιμές φάσματος απόκρισης κραδασμών.
Χρησιμοποιείται ευρέως στις βιομηχανίες εθνικής άμυνας, όπλων, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, ηλεκτρικών συσκευών και οικιακών συσκευών.
- Ονομαστική Δύναμη: Ημιτονοειδής δύναμη 6000N; Τυχαία δύναμη 6000N; Δύναμη κρούσης 12000N
- Εύρος Συχνότητας: 5Hz έως 3500Hz — σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
- Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767
- Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα / μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
- Μέγιστο Φορτίο: 180 kg
- Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση Κρούσης: 25 mm
- Βάρος Κινητού Πηνίου: 6.5 kg
- Κατευθύνσεις Δόνησης: Κάθετη
- Κυματομορφή Δόνησης: Ημίτονο, τυχαία, κρούση
- Διάμετρος Κινητού Πηνίου: Φ230 mm
- Διαστάσεις Συστήματος Δόνησης: Π850 × Υ750 × Β550 mm
- Βάρος Συστήματος Δόνησης: 590 kg

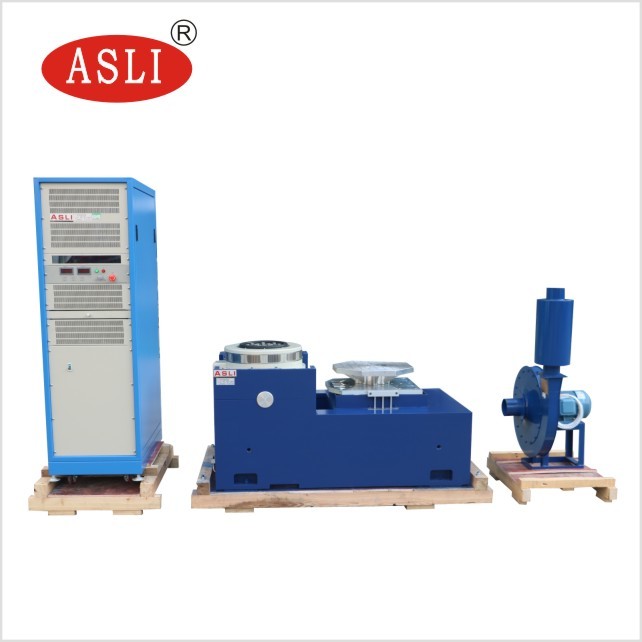

- Γεννήτρια Δόνησης — 1 σετ
- Ελεγκτής Δόνησης — 1 σετ
- Θάλαμος Σύνδεσης Επικοινωνίας — 1 σετ
- Ενισχυτής Ισχύος DA-6 — 1 σετ
- Ισχύς Διέγερσης — 1 τεμ.
- Λογισμικό Οδήγησης — 1 σετ
- Σύστημα Ψύξης — 1 σετ
- Βιομηχανικός Υπολογιστής — 1 σετ
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (kg) | Κινητό Πηνίο (kg) | Διαστάσεις Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Το μοντέλο ES-6 είναι η διαμόρφωση που ταιριάζει με την προδιαγραφή φορτίου 180kg / 6000N που περιγράφεται παραπάνω.
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, προσφέροντας υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
- Ρουλεμάν κυλίνδρων βραχίονα με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας ισχυρή ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο άξονα αφιερωμένο στην απομόνωση δονήσεων, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία συστήματος κίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει το αποτέλεσμα ψύξης.
- Στατική ακαμψία και δυναμική ακαμψία του ρουλεμάν με μικρό φαινόμενο μπάλας, αυξάνοντας την ικανότητα φόρτισης του τραπεζιού δόνησης και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
