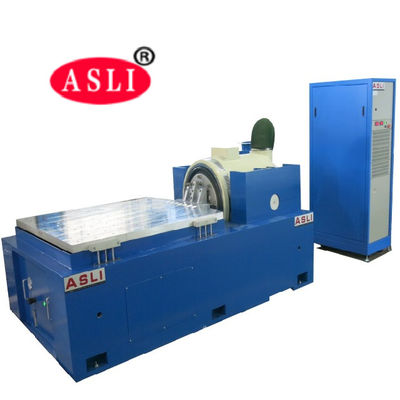

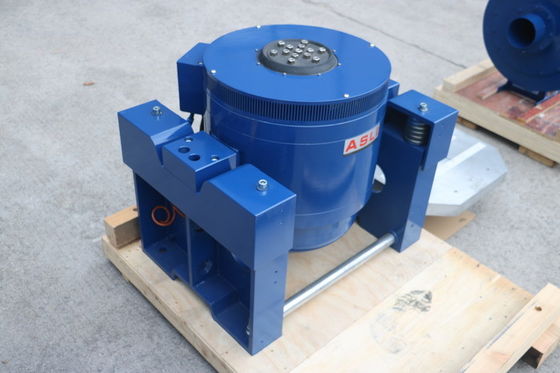

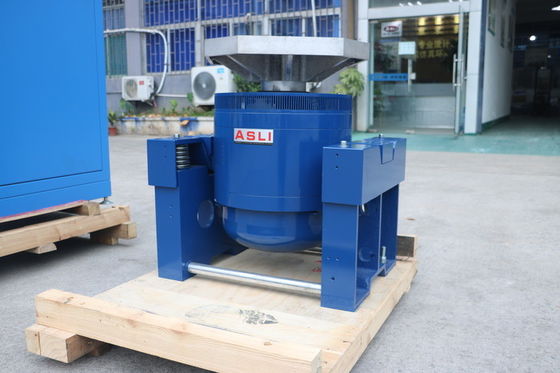

Στρατιωτικό Πρότυπο 810G AC380V Τραπέζι Δόνησης για Προϊόντα Στρατιωτικής Βαθμίδας
Η μηχανή δοκιμής δόνησης υψηλής συχνότητας χρησιμοποιείται κυρίως για περιβαλλοντικές δοκιμές δόνησης και κρούσης προϊόντων, δοκιμές περιβαλλοντικής καταπόνησης, δοκιμές αξιοπιστίας, δοκιμές που μπορεί να χρειαστούν για την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τα ηλεκτρικά, τις επικοινωνίες, τις οικιακές συσκευές και άλλους τομείς προϊόντων.Είναι μια πλατφόρμα δοκιμών που πληροί όλες τις προδιαγραφές δοκιμών και μπορεί να εκτελεστεί, συμπεριλαμβανομένων προδιαγραφών όπως IEC, MIL-STD, JIS, ASTM και άλλες.
51 mm p-p Εξοπλισμός Δοκιμής Τραπεζιού Δόνησης Παράμετρος:
| Μοντέλο |
Ονομαστική Συχνότητα Δύναμη (N) |
Ονομαστική Τυχαία Δύναμη (N) |
Συχνότητα Εύρος (Hz) |
Ονομαστική Επιτάχυνση (m/s2) | Ονομαστική Ταχύτητα (m/s) |
Ονομαστική Μετατόπιση (p-p) mm |
Μέγιστο Φορτίο (Kg) | κινούμενο πηνίο(Kg) |
Διάσταση Κινούμενου πηνίου (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Χαρακτηριστικά προϊόντος
* Ευέλικτο σύστημα ανάρτησης και ευθύγραμμος οδηγός, ισχυρή φέρουσα ικανότητα, καλή απόδοση καθοδήγησης και υψηλή σταθερότητα.
* Η στατική ακαμψία της κεντρικής αερόσακου φορτίου είναι μεγάλη, η δυναμική ακαμψία είναι μικρή, η φέρουσα ικανότητα είναι ισχυρή και η δυναμική απόδοση είναι εξαιρετική.
* Γρήγορη αυτοδιάγνωση και προστασία αλυσίδας, υψηλή ασφάλεια και αξιοπιστία;
* Η συσκευή απομόνωσης και απόσβεσης αερόσακου καθιστά τον δονητή χωρίς ειδική βάση, αναπαράγει τέλεια το κύμα δόνησης και μειώνει τη μετάδοση δόνησης.
* Παρέχετε διαφορετική χρήση οριζόντιων και κάθετων πλατφορμών επέκτασης;
* Μπορεί να χρησιμοποιηθεί με όλους τους τύπους ελεγκτών δόνησης και η λειτουργία είναι απλή.

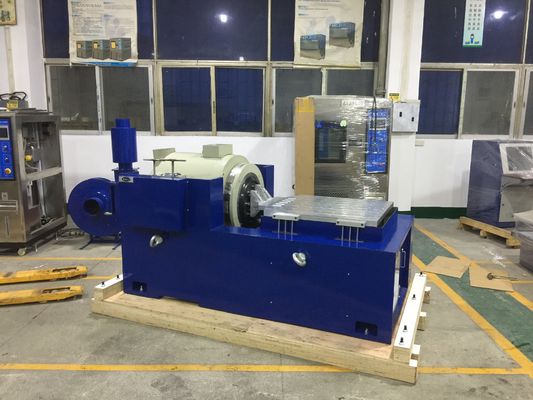

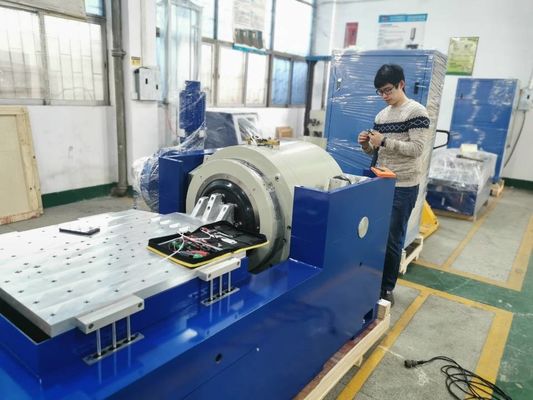

Χαρακτηριστικά οριζόντιας βάσης:
Εντός μικρού πάγκου φόρτωσης για την επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, για τη βελτίωση της φέρουσας ικανότητας και της απόδοσης του πάγκου ολόκληρου του μηχανήματος.
Η οριζόντια βάση και η βάση δόνησης είναι ενιαίου τύπου, με τέλεια δομή, ευκολία εγκατάστασης και ρύθμισης.
Οδηγός στατικής πίεσης, σχήμα V, με ικανότητα αντίστασης στην κλίση και αντίστασης σε πλάγια φόρτιση.
Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Πάγκου (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινούμενων Μερών (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
Εξοπλισμός Δοκιμής Οριζόντιας Δόνησης Υψηλής Συχνότητας για Δοκιμές Αυτοκινήτων
