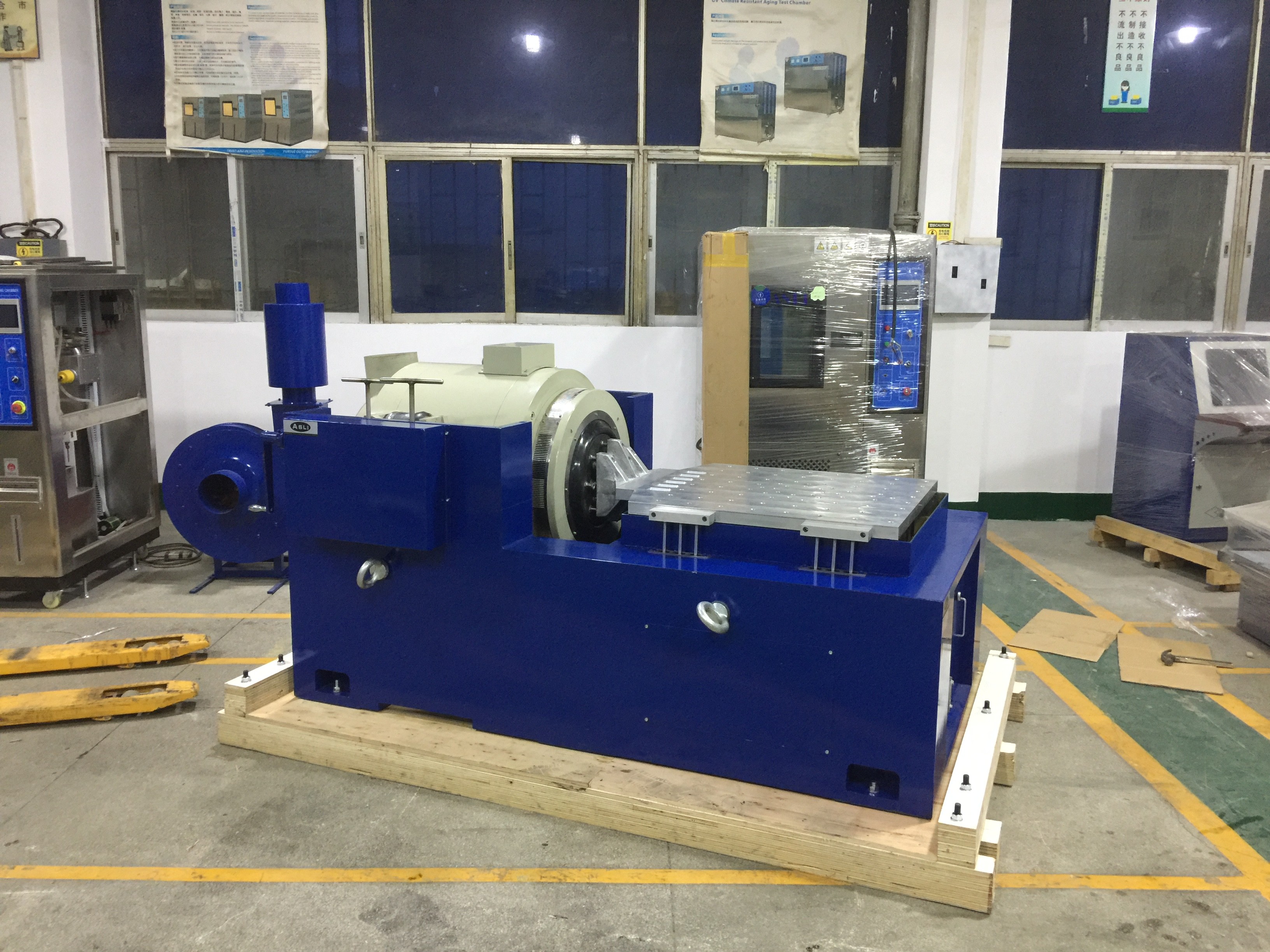

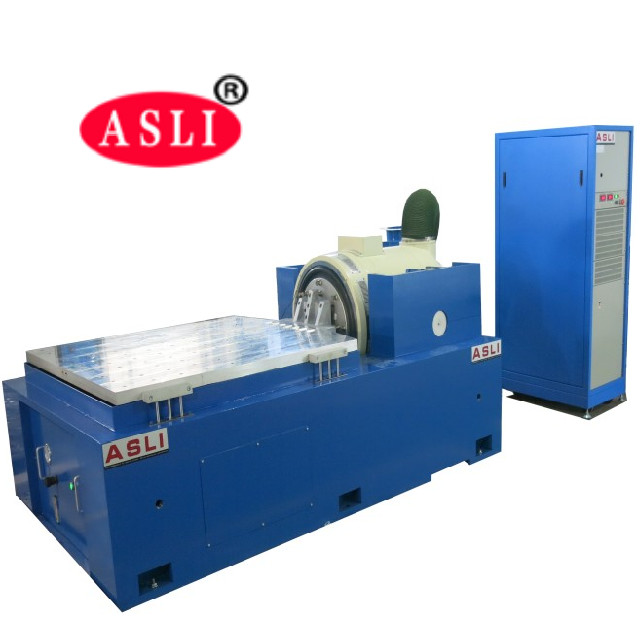

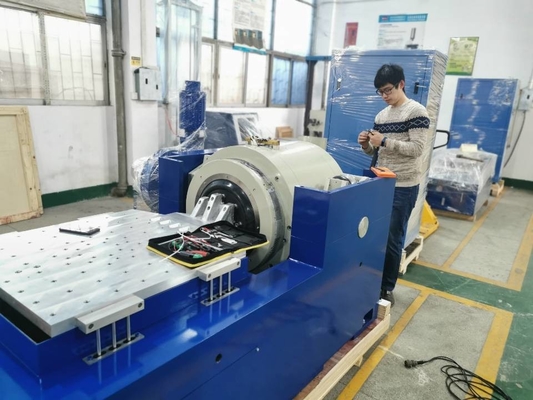

MIL STD 810G AC380V Τραπέζι Δόνησης για Προϊόντα Στρατιωτικής Βαθμίδας
Product Details
| δύναμη δόνησης: | 20 KN | κατεύθυνση δόνησης: | οριζόντια δόνηση |
|---|---|---|---|
| Εφαρμογή: | Αυτοκίνητο | Χρήση: | δοκιμή δόνησης υψηλής συχνότητας |
| Πρότυπο δοκιμής: | MIL STD 810G | Εξουσία: | AC380V |
| Επισημαίνω |
Πίνακας AC380V δονητών δόνησης,AC380V εξοπλισμός επιτραπέζιας δοκιμής δόνησης,MIL STD 810G πίνακας δονητών δόνησης |
||
Product Description
Το μηχάνημα δοκιμής δονήσεων υψηλής συχνότητας χρησιμοποιείται κυρίως για δοκιμές περιβάλλοντος δονήσεων και συγκρούσεων προϊόντων, έλεγχο περιβαλλοντικών πιέσεων και δοκιμές αξιοπιστίας.Εξυπηρετεί κρίσιμες ανάγκες δοκιμών σε όλη την αεροδιαστημική βιομηχανία.Η πλατφόρμα δοκιμής αυτή πληροί ένα ευρύ φάσμα προδιαγραφών, συμπεριλαμβανομένων των προδιαγραφών IEC, MIL-STD, JIS, ASTM και άλλων.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Κανονική επιτάχυνση (m/s2) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3·2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3·2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3·2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Το ευέλικτο σύστημα ανάρτησης και ο ευθείας οδηγός παρέχουν ισχυρή αντοχή, εξαιρετικές επιδόσεις καθοδήγησης και υψηλή σταθερότητα.
- Ο κεντρικός αερόσακος φορτίου προσφέρει υψηλή στατική δυσκαμψία, χαμηλή δυναμική δυσκαμψία, ισχυρή αντοχή και εξαιρετικές δυναμικές επιδόσεις.
- Η ταχεία διάγνωση αυτοεξέτασης και η προστασία της αλυσίδας εξασφαλίζουν υψηλή ασφάλεια και αξιοπιστία.
- Η συσκευή απομόνωσης και αποσβεστικής λειτουργίας του αερόσακου εξαλείφει την ανάγκη για ένα ειδικό θεμέλιο, αναπαράγει τέλεια τα κύματα δονήσεων και μειώνει τη μετάδοση των δονήσεων.
- Διαθέσιμο με διαφορετικές οριζόντιες και κάθετες πλατφόρμες επέκτασης.
- Είναι συμβατό με όλους τους τύπους ελεγκτών δονήσεων για απλή λειτουργία.
- Το μικρό πάγκο φόρτωσης επιτρέπει μεγαλύτερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανών.
- Οριζόντια έδρα και έδρα δονήσεων αποτελούν ολοκληρωμένη μονάδα με ανθεκτική δομή, βολική για εγκατάσταση και ρύθμιση.
- Η γραμμή στατικής πίεσης με σχεδιασμό σχήματος V παρέχει ανθεκτικές στις κλίσεις και τις ανθεκτικές στις προδιαγραφές φόρτωσης.
- Η ενσωματωμένη αντλία πετρελαίου προσφέρει καλά δομημένο σχεδιασμό και εύκολη λειτουργία.
| Σχήμα | Μέγεθος πάγκου (mm) | Περιοχή συχνοτήτων (Hz) | Βάρος των κινούμενων μερών (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 51500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5 ¢ 1000 5·1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 51500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5'1200 5 ¢ 2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5 ¢ 800 5 ¢ 1000 51500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5 ¢ 1000 51500 5 ¢ 2000 |
57.7 76.9 86.5 |
Product Highlights
Τραπέζι δόνησης MIL STD 810G AC380V για προϊόντα τύπου στρατού. Δύναμη 20KN, οριζόντια δόνηση, δοκιμή υψηλής συχνότητας. Εύκαμπτη ανάρτηση, απόσβεση αερόσακου, δεν χρειάζεται ειδική βάση. Ιδανικό για αυτοκίνητα, αεροδιαστημικά, ηλεκτρονικά. Πληροί τις προδιαγραφές IEC, MIL-STD, JIS, ASTM.
