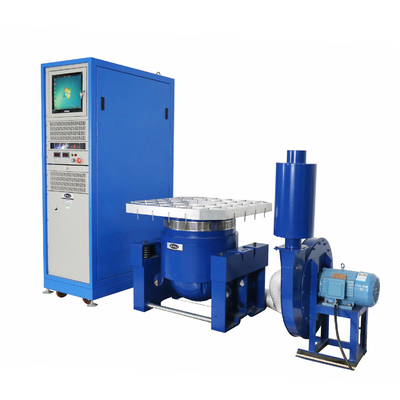

Σύστημα δοκιμής δόνησης mil-STD-810F mil-STD-810G 3000N για το εργαστήριο
Product Details
| Δύναμη sinus: | 3000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | κάθετος οριζόντιος | Εφαρμογή: | Εργαστήριο |
| Συχνότητα: | 3~3500HZ | Δύναμη: | 380v 3 φάση |
| Μετατόπιση: | 25 χιλιοστά | ||
| Επισημαίνω |
Mil-STD-810F σύστημα δοκιμής δόνησης,Mil-STD-810G σύστημα δοκιμής δόνησης,3000N εξεταστικό σύστημα δόνησης |
||
Product Description

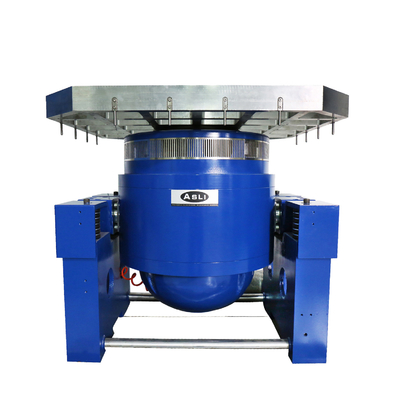

Το Σύστημα Δοκιμής Τυχαίας Δόνησης έχει σχεδιαστεί για να πληροί τα πρότυπα MIL-STD-810F και MIL-STD-810G, παρέχοντας αξιόπιστες και ακριβείς δοκιμές δόνησης για εργαστηριακά περιβάλλοντα. Αυτό το ηλεκτροδυναμικό σύστημα δόνησης είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών περιβαλλοντικής προσομοίωσης.
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα συντονισμού άξονα.
- Ο σχεδιασμός διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου, χαμηλή διαρροή ροής και συμπαγή, ορθολογική δομή.
- Ρουλεμάν κυλίνδρων ράβδου, ευθεία και προσανατολισμένη εισαγωγή ακαμψία σώματος και ικανότητα εκκεντρικού φορτίου.
- Απομονωμένο ίδρυμα στήριξης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Η προηγμένη τεχνολογία που ενσωματώνεται σε όλο το σύστημα διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν τη χωρητικότητα του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλών συχνοτήτων.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Ονομαστική Δύναμη | Δύναμη ημιτόνου 3000N· δύναμη τυχαίας 3000N· δύναμη κρούσης 6000N |
| Εύρος Συχνοτήτων | 3Hz έως 3500Hz· σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση |
| Λειτουργία Σάρωσης Συχνότητας | Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα |
| Αριθμός Σαρώσεων Συχνότητας | 1 έως 32767 |
| Χρόνος Σάρωσης Συχνότητας | Σταθερή συχνότητα / μονή 1–3600 λεπτά· μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας |
| Μέγιστη Επιτάχυνση | 1000 m/s² (χωρίς φορτίο) |
| Μέγιστη Ταχύτητα | 1,6 m/s |
| Μέγιστη Μετατόπιση | 25 mm p-p (χωρίς φορτίο), διπλή κορυφή |
| Μετατόπιση Κρούσης | 25 mm |
| Βάρος Κινητού Πηνίου | 3,5 kg |
| Κατευθύνσεις Δόνησης | Κάθετη |
| Κύμα Δόνησης | Ημίτονο, τυχαία, κρούση |
| Διάμετρος Κινητού Πηνίου | Φ150 mm |
| Διάσταση Συστήματος Δόνησης | Π750 × Υ599 × Β680 mm |
| Βάρος Συστήματος Δόνησης | 490 kg |
Ως κατασκευαστής προϊόντων σειράς Ηλεκτροδυναμικών Δονητών Υψηλής Συχνότητας, υιοθετούμε προηγμένες σύγχρονες τεχνολογίες, όπως "δομή διπλού μαγνητικού κυκλώματος", "αυτοδημιουργούμενοι κύκλοι δράσης σκελετού", "Αεροπορική Υποστήριξη", "ρουλεμάν κυλίνδρων και γραμμική καθοδήγηση" και "απομόνωση στήριξης". Αυτά τα συστήματα μπορούν να ολοκληρώσουν δοκιμές δόνησης ημιτόνου τριών αξόνων X, Y, Z και δοκιμές τυχαίας δόνησης ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημιτόνου, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών και των οικιακών συσκευών.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ροής. Μια ειδική δομή απομαγνήτισης μπορεί να μειώσει τη διαρροή ροής κάτω από 1 mT.
- Ελατήρια τύπου U, κυλίνδροι και γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση στην παραμορφούμενη φόρτιση.
- Τα ελατήρια αέρα χρησιμοποιούνται για την απομόνωση δονήσεων. Το σύστημα δόνησης λειτουργεί σταθερά ακόμη και υπό βαριά φόρτιση, χωρίς να απαιτείται ειδική βάση.
- Παρέχονται συσκευές προστασίας για συνθήκες υπερθέρμανσης, υπερφόρτωσης, υπερβολικού ρεύματος, υπέρτασης και υπερμετατόπισης του δοκιμαστή δόνησης. Οι συσκευές προστασίας ηλεκτρικού δικτύου καλύπτουν υπέρταση, υπόταση και έλλειψη φάσης. Η προστασία ισχύος κίνησης περιλαμβάνει περιορισμό ρεύματος, ομαλή εκκίνηση, υπερθέρμανση, βραχυκύκλωμα και προστασία σφάλματος μονάδας.
- Μπορεί να ολοκληρώσει δοκιμές περιβάλλοντος ημιτόνου, τυχαίας και κρούσης.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για διακύμανση τάσης — ±10% είναι αποδεκτό.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για αντίσταση γείωσης — ≤4Ω είναι αποδεκτό.
- Υψηλή αξιοπιστία, ιδιαίτερα κατάλληλο για μακροχρόνια λειτουργία.
- Μέσα σε ένα μικρό πάγκο φόρτωσης, επιτυγχάνονται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας τη χωρητικότητα φόρτωσης και την απόδοση ολόκληρου του πάγκου μηχανής.

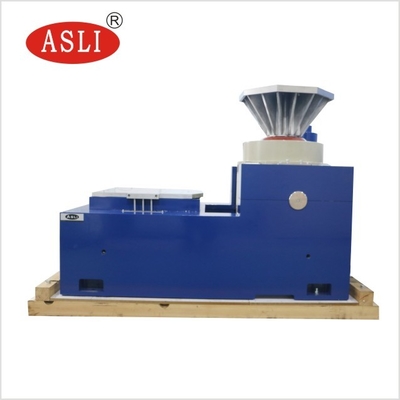

- Ο οριζόντιος πάγκος και ο πάγκος δόνησης είναι ενιαίου τύπου, με τέλεια δομή και βολική εγκατάσταση και ρύθμιση.
- Στατική πίεση τροχιάς, σχήμα V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλάγια φόρτιση. Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Πάγκου (mm) | Εύρος Συχνοτήτων (Hz) | Βάρος Κινούμενων Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
Το κάθετο επέκτασης πάγκου VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλίσουν ότι ο πελάτης αποκτά την καλύτερη απόδοση, με βάση μια τέλεια δομή, υλικά υψηλής ποιότητας και κατασκευή.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Πάγκου |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλός πάγκος) | 220 | 350 | Φ1200 |
Product Highlights
Σύστημα δοκιμής κραδασμών MIL-STD-810F/G με ημιτονοειδή δύναμη 3000N, 3-3500Hz, 1,6m/s, μετατόπιση 25mm. Διπλό μαγνητικό κύκλωμα, απομόνωση ελατηρίου αέρα, χωρίς ειδική βάση. Ιδανικό για εργαστηριακή άμυνα, αεροδιαστημική, ηλεκτρονικές δοκιμές.
