1000kg.f συναρπαστικό σύστημα 1.8m/s δοκιμής δόνησης δύναμης ηλεκτροδυναμικό
Product Details
| ημιτονοειδής δύναμη: | 6000N | Ταχύτητα: | 1.8m/s |
|---|---|---|---|
| Εκτόπισμα: | 25 χιλιοστών | Συχνότητα: | 3 ~ 3500Hz |
| φόρτωση: | 180 κιλά | Επιτάχυνση: | 100G |
| οπλισμός: | 450mm | Μάρκα: | Επίθεση ASLI |
| Μέγεθος πίνακα: | 500x500mm | ||
| Επισημαίνω |
1000kg.f σύστημα δοκιμής δόνησης,Σύστημα 1.8m/s δοκιμής δόνησης,1000kg.f εξοπλισμός επιτραπέζιας δοκιμής δόνησης |
||
Product Description

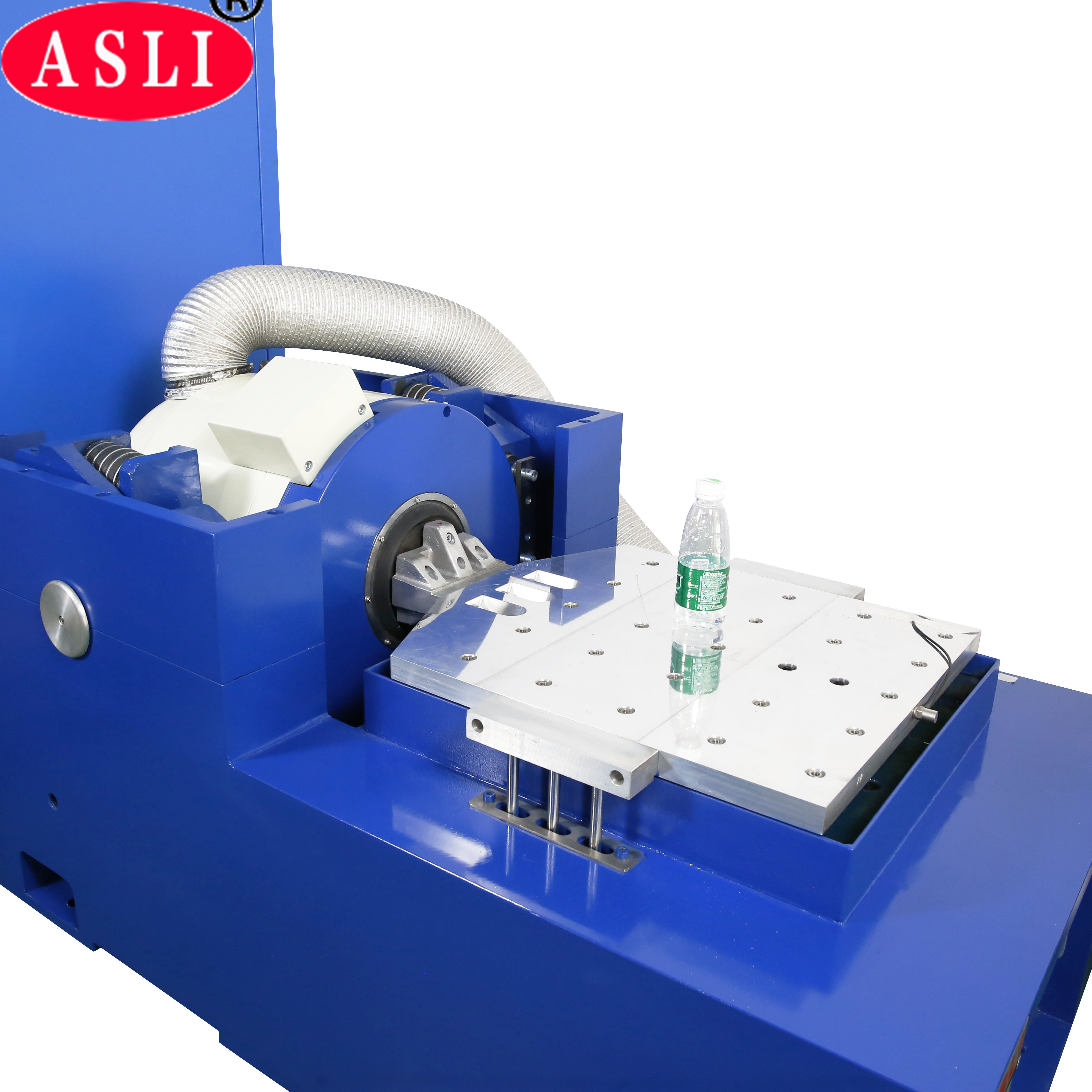

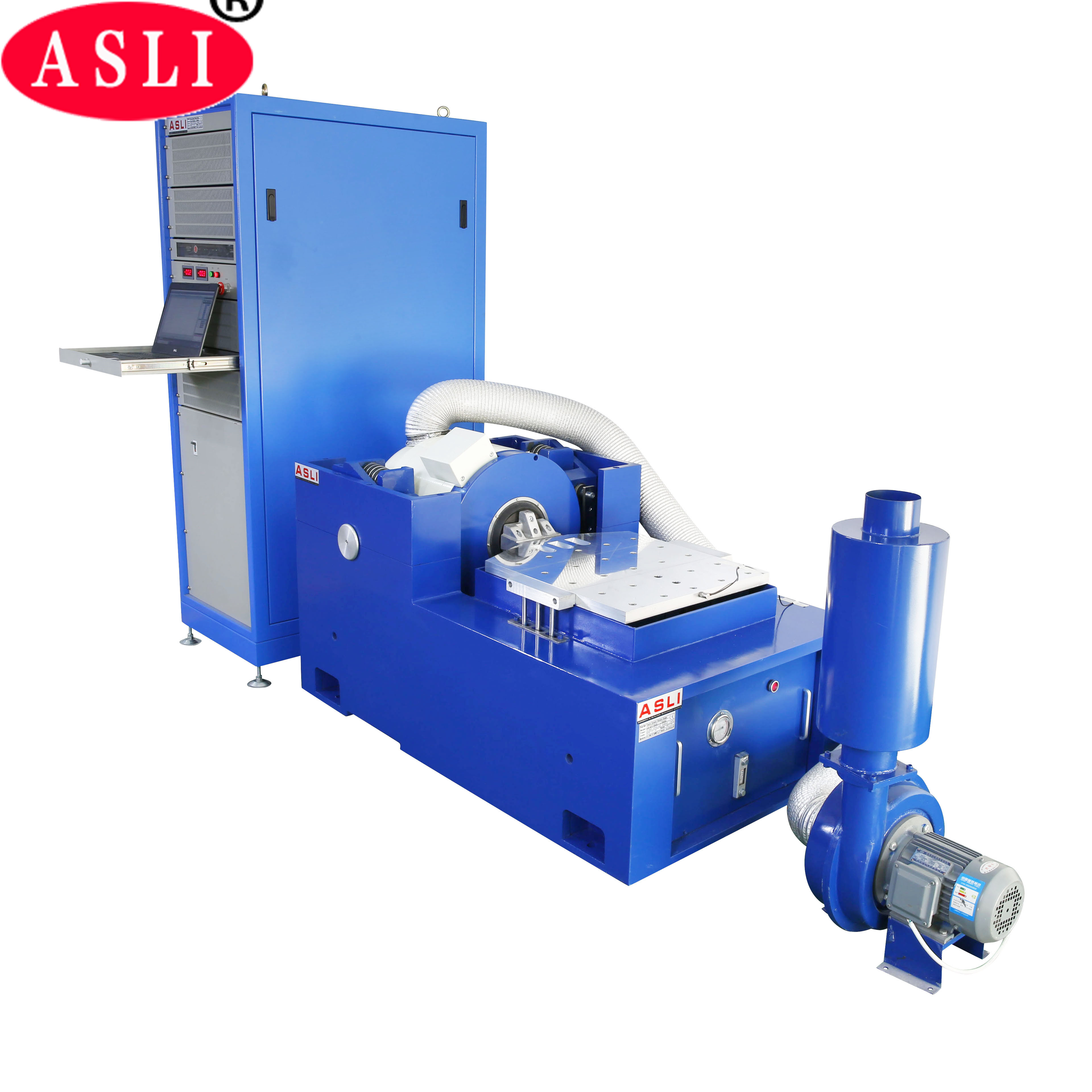

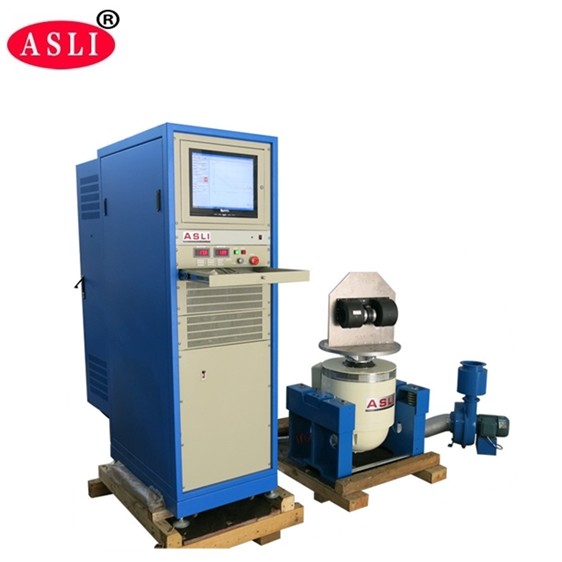

Το Σύστημα Δοκιμής Δόνησης Δύναμης Διέγερσης 1000kg.f είναι σχεδιασμένο για να εκτελεί δοκιμές ημιτόνου, τυχαίας δόνησης και κρούσης με ακρίβεια και αξιοπιστία. Αυτό το ηλεκτροδυναμικό σύστημα δονητή δόνησης χρησιμοποιείται ευρέως σε βιομηχανίες άμυνας, αεροπορίας, αεροδιαστημικής, επικοινωνιών, ηλεκτρονικών, αυτοκινήτων και οικιακών συσκευών. Είναι σχεδιασμένο για έγκαιρη ανίχνευση σφαλμάτων, προσομοίωση πραγματικών συνθηκών λειτουργίας και δοκιμές αντοχής δομής.
Το σύστημα υποστηρίζει λειτουργίες ημιτονοειδούς κύματος, FM, σάρωσης, προγραμματιζόμενης, πολλαπλασιαστή συχνότητας, λογαρίθμου, μέγιστης επιτάχυνσης, διαμόρφωσης πλάτους και ελέγχου χρόνου. Προσφέρει πλήρη έλεγχο από υπολογιστή με απλές λειτουργίες σταθερής επιτάχυνσης και σταθερού πλάτους. Κάθε μονάδα υποβάλλεται σε συνεχή δοκιμή λειτουργίας χωρίς βλάβες για 3 μήνες για να διασφαλιστεί σταθερή απόδοση και αξιόπιστη ποιότητα.
| Στοιχείο | Περιγραφή |
|---|---|
| Δύναμη Ημιτόνου | 10000 N |
| Δύναμη Κρούσης | 20000 KN |
| Εύρος Συχνοτήτων | 5–3000 Hz |
| Μετατόπιση | 51 mm |
| Μέγιστη Ταχύτητα | 1,8 m/s |
| Μέγιστη Επιτάχυνση | 981 m/s² (χωρίς φορτίο) |
| Διάμετρος Οπλισμού | 200 mm |
| Επιτρεπόμενη Ροπή Φορτίου | >300 N•m |
| Αποτελεσματική Μάζα Οπλισμού | 6 kg |
| Μέγιστη Χωρητικότητα Φορτίου | 100 kg |
| Μαγνητική Διαρροή | ≤1 mT |
| Συχνότητα Αξονικής Απομόνωσης Δόνησης | <3 Hz |
| Σύνδεση Φορτίου | 16 ένθετα από ανοξείδωτο ατσάλι M8 |
| Διάσταση (Μ×Π×Υ) | 850 × 665 × 760 mm |
| Κατά προσέγγιση Βάρος | 990 kg |
Ο παρακάτω πίνακας παραθέτει τις προδιαγραφές για τη σειρά Πάγκων Δοκιμής Δόνησης Μπαταρίας Αυτοκινήτου EN50604 / IEC62133 / UN38.3, κατάλληλων για εφαρμογές εργαστηριακών δοκιμών.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνοτήτων (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Καλοσχεδιασμένος σκελετός δυναμικού κύκλου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή μαγνητική διαρροή, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν κυλίνδρων ράβδου rocker με ευθεία και προσανατολισμένη εισαγωγή ακαμψία σύνθετου σώματος για υψηλή ικανότητα φόρτισης εκκεντρικού φορτίου.
- Απομονωμένο θεμέλιο τραννιόν αφιερωμένο στη χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα κίνησης τεχνολογίας διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν αυξάνουν την ικανότητα φόρτισης του ρουλεμάν του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.
Product Highlights
Το σύστημα ηλεκτροδυναμικής δοκιμής κραδασμών ASLI 1000kg.f παρέχει ημιτονοειδή δύναμη 6000N, ταχύτητα 1,8m/s, 3-3500Hz, φορτίο 180kg. Ιδανικό για άμυνα, αεροπορία, ηλεκτρονικά, δοκιμές αυτοκινήτων. Ανθεκτικό, αξιόπιστο, προσαρμόσιμο.
