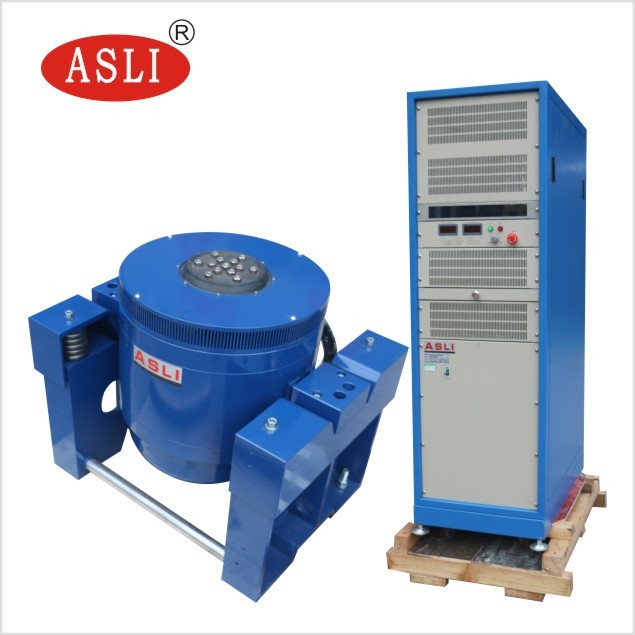

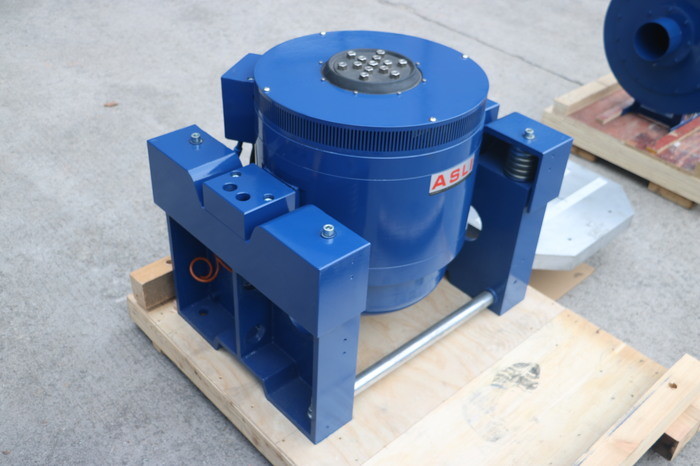

Σύστημα Δοκιμής Δονήσεων Εργαστηρίου JIS D1601 380V για Ανταλλακτικά Αυτοκινήτων

Είμαστε κατασκευαστής προϊόντων της σειράς Ηλεκτροδυναμικών Δοκιμαστών Δόνησης Υψηλής Συχνότητας / Δοκιμαστών Κόπωσης Δόνησης Υψηλής Συχνότητας. Τα συστήματά μας υιοθετούν προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης της δομής διπλού μαγνητικού κυκλώματος, των αυτο-παραγόμενων κύκλων δράσης σκελετού, της αερομεταφερόμενης στήριξης, των ρουλεμάν και της γραμμικής καθοδήγησης, και της απομόνωσης άξονα. Αυτά τα συστήματα μπορούν να ολοκληρώσουν δοκιμές ημιτονοειδούς δόνησης στους άξονες X, Y, Z και δοκιμές τυχαίας δόνησης ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημι-ημίτονο, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης.

Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις οικιακές συσκευές και άλλους τομείς.

1. Καλοσχεδιασμένος σκελετός δυναμικού κύκλου, με υψηλότερη συχνότητα αξονικού συντονισμού.
2. Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
3. Ρουλεμάν κυλίνδρων ράβδου ταλάντωσης με ευθεία και προσανατολισμένη εισαγωγή ακαμψίας σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
4. Απομόνωση άξονα βάσης ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
5. Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
6. Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
7. Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν τη χωρητικότητα του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.

1. Ονομαστική Δύναμη: Ημιτονοειδής δύναμη 3000N; Τυχαία δύναμη 3000N; Δύναμη κρούσης 6000N
2. Εύρος Συχνότητας: 3Hz έως 3500Hz; Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
3. Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
4. Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767
5. Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα / μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
6. Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
7. Μέγιστη Ταχύτητα: 1.6 m/s
8. Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
9. Μετατόπιση Κρούσης: 25 mm
10. Βάρος Κινητού Πηνίου: 3.5 kg
11. Κατευθύνσεις Δόνησης: Κάθετη
12. Κύμα Δόνησης: Ημίτονο, τυχαίο, κρούση
13. Διάμετρος Κινητού Πηνίου: Φ150 mm
14. Διάσταση Συστήματος Δόνησης: W750 × H599 × D680 mm
15. Βάρος Συστήματος Δόνησης: 490 kg

1. Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ροής. Μια ειδική δομή αφαίρεσης μαγνητισμού μπορεί να μειώσει τη διαρροή ροής κάτω από 1 mT.
2. Ελατήριο τύπου U, κυλίνδρους και γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση σε παραμορφωτικό φορτίο.
3. Χρησιμοποιούνται ελατήρια αέρα για απομόνωση δονήσεων. Το σύστημα δόνησης λειτουργεί σταθερά ακόμη και με βαρύ φορτίο, και δεν απαιτείται ειδική βάση.
4. Παρέχονται συσκευές προστασίας για υπερθέρμανση, υπερφόρτωση, υπερβολικό ρεύμα, υπέρταση και υπερβολική μετατόπιση του δοκιμαστή δόνησης. Οι συσκευές προστασίας ηλεκτρικού δικτύου καλύπτουν υπέρταση, υπόταση και έλλειψη φάσης. Η προστασία ισχύος κίνησης περιλαμβάνει περιορισμό ρεύματος, ομαλή εκκίνηση, υπερθέρμανση, βραχυκύκλωμα ρεύματος και προστασία σφάλματος μονάδας.
5. Μπορεί να ολοκληρώσει δοκιμές περιβάλλοντος ημιτόνου, τυχαίας και κρούσης.
6. Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για διακύμανση τάσης — ≤±10% είναι αποδεκτό.
7. Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για αντίσταση γείωσης — ≤4Ω είναι αποδεκτό.
8. Υψηλή αξιοπιστία, ιδιαίτερα κατάλληλο για μακροχρόνια λειτουργία.

1. Εντός ενός μικρού πάγκου φόρτισης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτισης και την απόδοση ολόκληρου του πάγκου μηχανής.

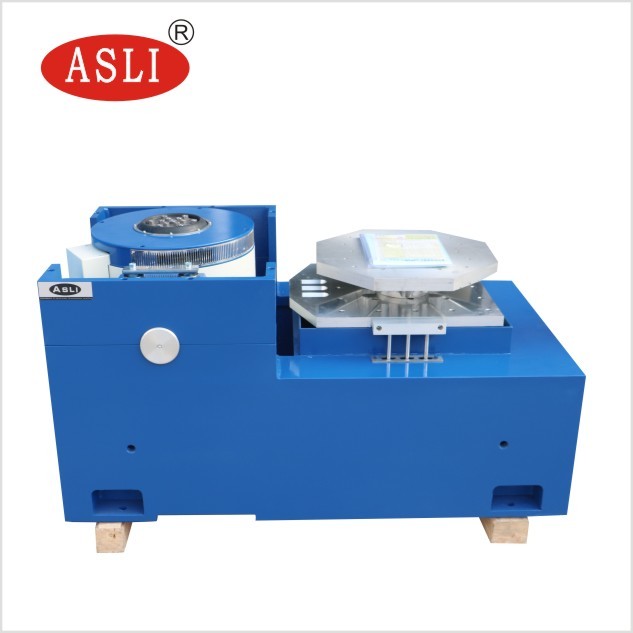

2. Η οριζόντια βάση και η βάση δόνησης είναι ενιαίου τύπου, με τέλεια δομή και βολική εγκατάσταση και ρύθμιση.
3. Σιδηρόδρομος στατικής πίεσης, σχήματος V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλευρικό φορτίο. Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.

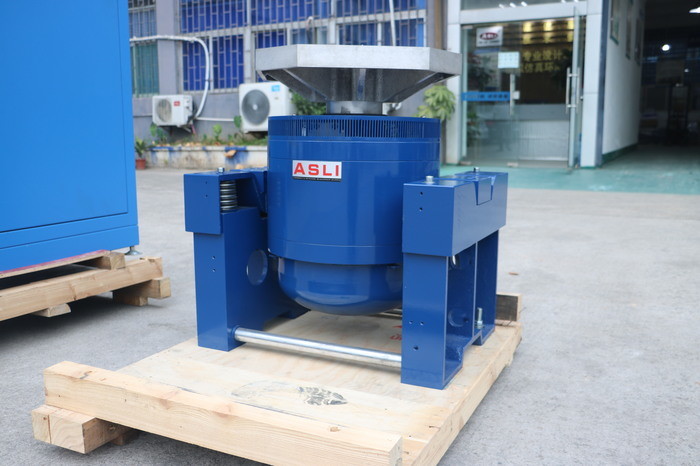

Η κάθετη επεκτατική βάση VT και οι καθορισμένοι σφιγκτήρες υπολογίζονται με ακρίβεια και σχεδιάζονται σχολαστικά για να διασφαλιστεί ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, το υψηλής ποιότητας υλικό και την κατασκευή.

Συχνές Ερωτήσεις:

Ε1: Τι είναι ένας Ηλεκτροδυναμικός Δοκιμαστής Δόνησης;
ΑΠ: Ένας ηλεκτροδυναμικός δοκιμαστής δόνησης είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση συνθηκών δόνησης που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή τη χρήση. Χρησιμοποιείται ευρέως για δοκιμές αξιοπιστίας, αντοχής και πιστοποίησης.

Ε2: Ποια προϊόντα μπορούν να δοκιμαστούν;
ΑΠ: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, ανταλλακτικά αυτοκινήτων, μπαταρίες, εξαρτήματα αεροδιαστημικής, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών και άλλα προϊόντα που απαιτούν δοκιμές δόνησης.

Ε3: Τι δοκιμές δόνησης μπορεί να εκτελέσει ο δοκιμαστής;
ΑΠ: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει ημιτονοειδή δόνηση, τυχαία δόνηση, δοκιμές κρούσης, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δόνησης.

Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
ΑΠ: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση. Διατίθενται διαφορετικά μοντέλα δοκιμαστών για διαφορετικές απαιτήσεις συχνότητας. Παρακαλούμε δώστε το απαιτούμενο εύρος συχνότητας, ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο.

Ε5: Πώς επιλέγω το σωστό μοντέλο δοκιμαστή;
ΑΠ: Οι κύριοι παράγοντες περιλαμβάνουν:

• Μέγιστο βάρος δείγματος
• Διαστάσεις δείγματος
• Απαιτούμενη κατεύθυνση δόνησης
• Εύρος συχνότητας
• Μέγιστη επιτάχυνση
• Μετατόπιση
• Απαιτούμενο πρότυπο δοκιμής δόνησης

Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα δοκιμαστή.

Ε6: Μπορεί ο δοκιμαστής να εκτελέσει κάθετη και οριζόντια δόνηση;
ΑΠ: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παραδοθεί με κάθετη διάταξη δοκιμής, οριζόντια διάταξη δοκιμής ή και τις δύο.

Ε7: Μπορεί να εκτελέσει τυχαία δοκιμή δόνησης;
ΑΠ: Ναι. Ένας κατάλληλος ελεγκτής δόνησης μπορεί να διαμορφωθεί για τυχαία δοκιμή δόνησης, συμπεριλαμβανομένων προφίλ δοκιμής βάσει PSD.

Ε8: Μπορεί να εκτελέσει δοκιμή κρούσης;
ΑΠ: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα δοκιμαστή έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κρούσης.

Ένας ηλεκτροδυναμικός δοκιμαστής δόνησης προσφέρει πολλά πλεονεκτήματα για δοκιμές δόνησης υψηλής συχνότητας:

• Ευρύ εύρος συχνότητας: Κατάλληλο για δοκιμές δόνησης χαμηλής και υψηλής συχνότητας, ειδικά για ηλεκτρονικά και εξαρτήματα αυτοκινήτων.
• Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια της δοκιμής μπορούν να ελεγχθούν με ακρίβεια.
• Γρήγορη απόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης αποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές σάρωσης δόνησης.
• Σταθερή έξοδος δόνησης: Ο έλεγχος κλειστού βρόχου βοηθά στη διατήρηση σταθερών επιπέδων δόνησης καθ' όλη τη διάρκεια της δοκιμής.
• Προγραμματιζόμενες δοκιμές: Παράμετροι δοκιμής όπως εύρος συχνότητας, ρυθμός σάρωσης, επιτάχυνση και αριθμός κύκλων μπορούν να προγραμματιστούν αυτόματα.
• Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά αυτοκινήτων, αισθητήρες, συνδετήρες, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
• Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελεστούν αυτόματα, βελτιώνοντας την αποδοτικότητα και την επαναληψιμότητα των δοκιμών.
