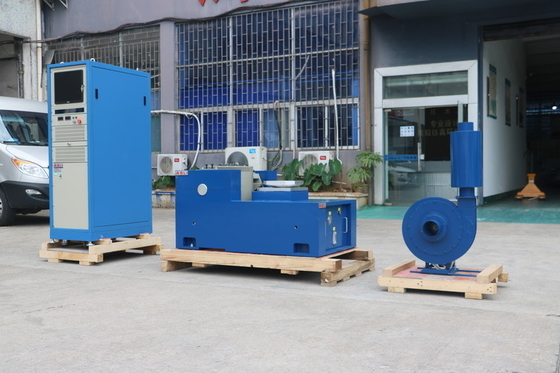

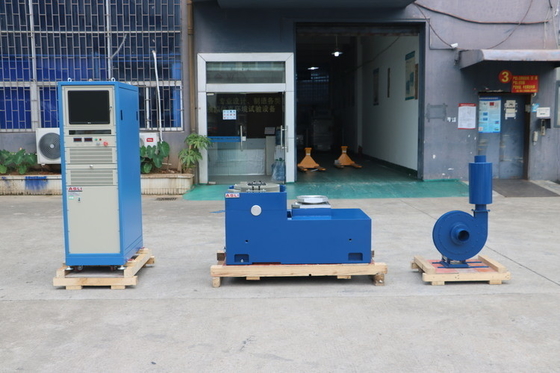

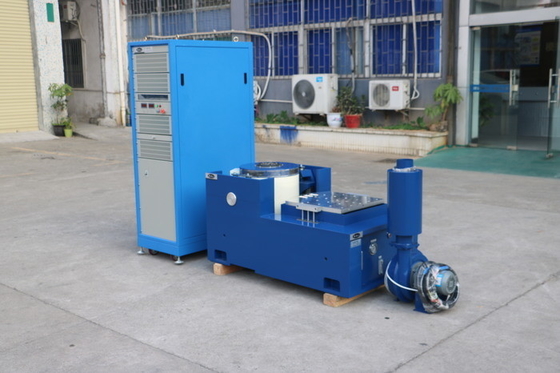

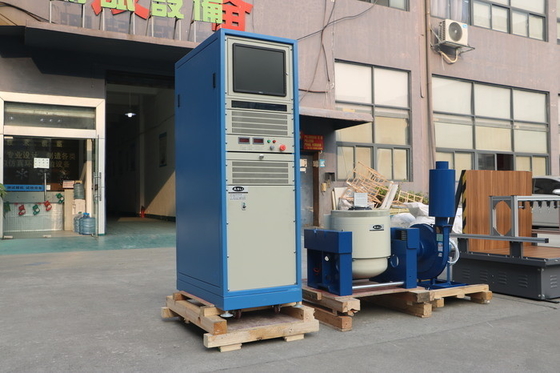

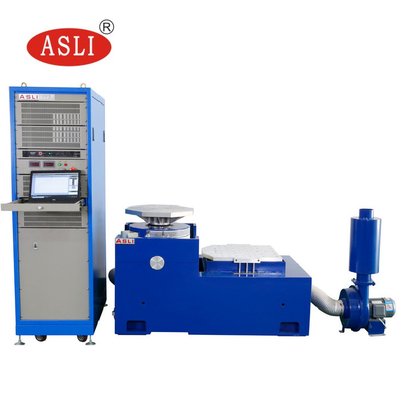

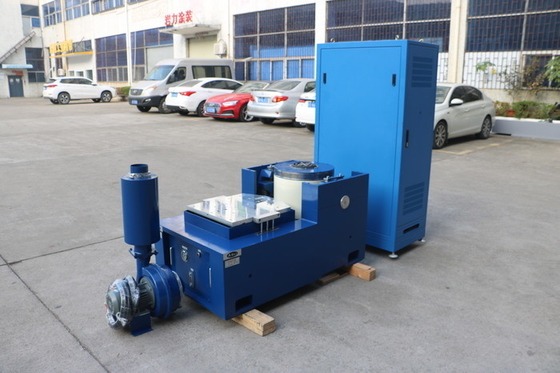

Μηχανή δοκιμής ηλεκτροδυναμικών δονήσεων ES-3 για δοκιμές δονήσεων μονάδων μπαταριών ιόντων λιθίου
Λεπτομέρειες προϊόντος
| Πρότυπο δοκιμής: | UN38.3, IEC62133, JIS Δ 1601, MIL-STD-810G | Εφαρμογή: | Λι-ιονικές ενότητες μπαταριών |
|---|---|---|---|
| Εξουσία: | Ηλεκτρονικός | κατεύθυνση δόνησης: | Χ, Υ, Ζ ΤΡΙΑΞΩΝΙΚΌΣ |
| Δόνηση: | 3 Άξονας | δύναμη δόνησης: | Προσαρμοσμένο |
| Μέγεθος τραπεζιού: | Προσαρμοσμένο | Μέγιστο φορτίο: | 750 κιλά |
| Επισημαίνω |
IEC62133 μηχανή δοκιμής δόνησης,Μηχανή δοκιμής δόνησης ενοτήτων μπαταριών,Λι ιονικός δονητής δόνησης μπαταριών ηλεκτροδυναμικός |
||
Περιγραφή προϊόντος
Ο δονητής μας πληροί πλήρως τις απαιτήσεις του UN38.3, IEC62133, JIS D 1601 και MIL-STD-810G πρότυπα δοκιμών.
Το μηχάνημα δοκιμής δονήσεων αυτοκινήτων JIS D 1601 υιοθετεί δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενους κύκλους δράσης σκελετού, αερομεταφερόμενα υποστήριξη και ρουλεμάν, γραμμική καθοδήγηση,και απομόνωση trunnion προηγμένη τεχνολογία. Μπορεί να ολοκληρώσει X, Y, Z τριών αξόνων sinusoidal δοκιμές δονήσεων και ευρυζωνικές τυχαίες δοκιμές δονήσεων, καθώς και κλασικές (μισό sinus, trapezoidal,Δοκιμές φάσματος απόκρισης παλμού και σοκ.
Δεν περιορίζεται μόνο στα εξαρτήματα αυτοκινήτων, αλλά επίσης χρησιμοποιείται ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, των διαστημικών πτήσεων, των επικοινωνιών, της ηλεκτρονικής, των ηλεκτρικών συσκευών, των μεταφορών,και οικιακές συσκευές.
| Σχήμα |
Αξιολογημένη Σίνος Δύναμη (Ν) |
Αξιολογημένη Τυχαίο Δύναμη (N) |
Συχνότητα Πεδίο (Hz) |
Αξιολογημένη Επιτάχυνση (m/s2) |
Αξιολογημένη Ταχύτητα (m/s) |
Αξιολογημένη Μετατόπιση (π-π) mm |
Μαξ. Μαξ. Εφοδιασμός (σε κιλά) |
Μετακόμιση Στρογγυλοειδή (Kg) |
Διάσταση της Μετακόμισης Στρογγυλοειδής (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6α | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ΕΣ-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ΕΣ-30 | 30000 | 30000 | 3·2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ΕΣ-40 | 40000 | 40000 | 3·2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- Το μανίκι του ποδιού του σώματος του τραπεζιού πρέπει να είναι στερεωμένο όσο το δυνατόν πιο μακριά.
- Όταν είναι ενεργοποιημένη η παροχή ρεύματος, η γραμμή εξόδου δεν πρέπει να αποσυνδέεται.
- Τοποθετήστε το επίπεδο όσο το δυνατόν πιο ακριβώς.
- Τα εξαρτήματα μπορούν να αλλάξουν, αλλά η γραμμή δεν πρέπει να αλλάζει ή να αποσυνδέεται από τη σύνδεση.
- Το σώμα του πίνακα δεν πρέπει να αναδιοργανώνεται εν όλω ή εν μέρει· μόνο τα μεμονωμένα στοιχεία μπορούν να αντικαθίστανται σύμφωνα με τις προδιαγραφές και με τον αρχικό κωδικό πρόσβασης επιβεβαίωσης.
- Καλά σχεδιασμένο σκελετό κυκλικού δυναμικού, με υψηλότερη συχνότητα αξιακού συντονισμού.
- Δύο μαγνητικά κυκλώματα, χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Στρογγυλοστάτες κυλίνδρων ευθεία και εξαγωγικά προσανατολισμένα σύνθετα σώματα, προσανατολισμός δυσκαμψίας, εκκεντρική ικανότητα φορτίου.
- Τρίνιον απομόνωση θεμέλιο αφιερωμένο στην χρήση ορμονών, κινητή και βολική εγκατάσταση.
- Τεχνολογία προηγμένης τεχνολογίας για την εξασφάλιση υψηλής αξιοπιστίας του δυναμικού κύκλου.
- Ο νέος σχεδιασμός των σωλήνων ενισχύει την επίδραση ψύξης.
- Στατική και δυναμική δυσκαμψία του μικρού αερόστατου υποδομής, αυξάνοντας την ικανότητα υποδομής του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
Γενικά ερωτήματα:
Ε: Τι είναι ένας ηλεκτροδυναμικός συσσωρευτής δονήσεων;
RE: Ένας ηλεκτροδυναμικός δονητικός κουνητήρας είναι ένα σύστημα δοκιμών που χρησιμοποιείται για την προσομοίωση των συνθηκών δονήσεων που μπορεί να αντιμετωπίσουν τα προϊόντα κατά τη μεταφορά, τη λειτουργία ή τη συντήρηση.Χρησιμοποιείται ευρέως για την αξιοπιστία, ανθεκτικότητα και δοκιμές προσόντων.
Ε2: Ποια προϊόντα μπορούν να ελεγχθούν;
RE: Μπορεί να χρησιμοποιηθεί για ηλεκτρονικά εξαρτήματα, εξαρτήματα αυτοκινήτων, μπαταρίες, αεροδιαστημικά εξαρτήματα, ηλεκτρικά προϊόντα, συσκευασίες, εξοπλισμό επικοινωνιών,και άλλα προϊόντα που απαιτούν δοκιμή δονήσεων.
Ε3: Ποιες δοκιμές δονήσεων μπορεί να εκτελέσει ο δονητής;
RE: Ανάλογα με τη διαμόρφωση του συστήματος, μπορεί να εκτελέσει συνημικές δονήσεις, τυχαίες δονήσεις, δοκιμές σοκ, αναζήτηση συντονισμού, σάρωση συχνότητας και άλλες προγραμματιζόμενες δοκιμές δονήσεων.
Ε4: Ποια είναι η μέγιστη συχνότητα δοκιμής;
RE: Η μέγιστη συχνότητα εξαρτάται από το μοντέλο και τη διαμόρφωση.Παρακαλούμε δώστε το απαιτούμενο εύρος συχνοτήτων ώστε να μπορούμε να προτείνουμε ένα κατάλληλο μοντέλο..
Ε5: Πώς μπορώ να επιλέξω το σωστό μοντέλο κρέμασης;
RE: Οι κύριοι παράγοντες περιλαμβάνουν:
- Μέγιστο βάρος δείγματος
- Μέγεθος δείγματος
- Απαιτούμενη κατεύθυνση δονήσεων
- Περιοχή συχνοτήτων
- Μέγιστη επιτάχυνση
- Μετατόπιση
- Απαιτούμενο πρότυπο δοκιμής δονήσεων
Με βάση αυτές τις παραμέτρους, μπορούμε να προτείνουμε ένα κατάλληλο σύστημα κουνιστή.
Ε6: Μπορεί ο κουνιστής να εκτελεί κάθετες και οριζόντιες δονήσεις;
RE: Ναι. Ανάλογα με τη διαμόρφωση, το σύστημα μπορεί να παρέχεται με κάθετη δοκιμαστική ρύθμιση, οριζόντια δοκιμαστική ρύθμιση ή και τα δύο.
Ε7: Μπορεί να εκτελέσει τυχαίες δοκιμές δονήσεων;
ΕΠ: Ναι. Ένας κατάλληλος ελεγκτής δονήσεων μπορεί να ρυθμιστεί για τυχαίες δοκιμές δονήσεων, συμπεριλαμβανομένων προφίλ δοκιμής με βάση PSD.
Ε8: Μπορεί να εκτελέσει δοκιμές σοκ;
RE: Ναι, υπό την προϋπόθεση ότι το επιλεγμένο σύστημα κλονισμού έχει επαρκή δύναμη, μετατόπιση και ικανότητα επιτάχυνσης για το απαιτούμενο προφίλ κλονισμού.
Ένας ηλεκτροδυναμικός κουνιστής δονήσεων προσφέρει αρκετά πλεονεκτήματα για τις δοκιμές δονήσεων υψηλής συχνότητας:
- Ευρύ φάσμα συχνοτήτων: Κατάλληλο τόσο για δοκιμές δονήσεων χαμηλής όσο και υψηλής συχνότητας, ιδίως για ηλεκτρονικά και αυτοκινητικά εξαρτήματα.
- Υψηλή ακρίβεια ελέγχου: Η συχνότητα, η επιτάχυνση, η μετατόπιση, η ταχύτητα και η διάρκεια δοκιμής μπορούν να ελέγχονται με ακρίβεια.
- Γρήγορη ανταπόκριση: Το ηλεκτροδυναμικό σύστημα κίνησης ανταποκρίνεται γρήγορα στα σήματα ελέγχου, καθιστώντας το κατάλληλο για δοκιμές δονήσεων.
- Σταθερή ισχύς δονήσεων: Ο έλεγχος κλειστού κυκλώματος συμβάλλει στη διατήρηση σταθερών επιπέδων δονήσεων καθ' όλη τη διάρκεια της δοκιμής.
- Προγραμματιζόμενες δοκιμές: Οι παραμέτροι δοκιμής, όπως το εύρος συχνότητας, ο ρυθμός σάρωσης, η επιτάχυνση και ο αριθμός των κύκλων, μπορούν να προγραμματιστούν αυτόματα.
- Κατάλληλο για δοκιμές υψηλής συχνότητας: Ιδιαίτερα κατάλληλο για PCB/PCBA, ηλεκτρονικά οχήματα, αισθητήρες, συνδέσμους, μπαταρίες και άλλα ηλεκτρονικά εξαρτήματα.
- Υψηλή αυτοματοποίηση: Τα προγράμματα δοκιμών μπορούν να αποθηκευτούν και να εκτελούνται αυτόματα, βελτιώνοντας την αποτελεσματικότητα των δοκιμών και την επαναληψιμότητα.
Τα κυριότερα σημεία του προϊόντος
Η μηχανή δοκιμών ηλεκτροδυναμικών κραδασμών ES-3 πληροί τα πρότυπα UN38.3, IEC62133, MIL-STD-810G για μονάδες μπαταρίας Li-ion. Διαθέτει δόνηση τριών αξόνων X,Y,Z, μέγιστο φορτίο 750Kg, προσαρμόσιμη δύναμη και μέγεθος τραπεζιού, ανθεκτικό και αποτελεσματικό.
Μηχανή δοκιμής ηλεκτροδυναμικών δονήσεων ES-3 για δοκιμές δονήσεων μονάδων μπαταριών ιόντων λιθίου
Η μηχανή δοκιμών ηλεκτροδυναμικών κραδασμών ES-3 πληροί τα πρότυπα UN38.3, IEC62133, MIL-STD-810G για μονάδες μπαταρίας Li-ion. Διαθέτει δόνηση τριών αξόνων X,Y,Z, μέγιστο φορτίο 750Kg, προσαρμόσιμη δύναμη και μέγεθος τραπεζιού, ανθεκτικό και αποτελεσματικό.
