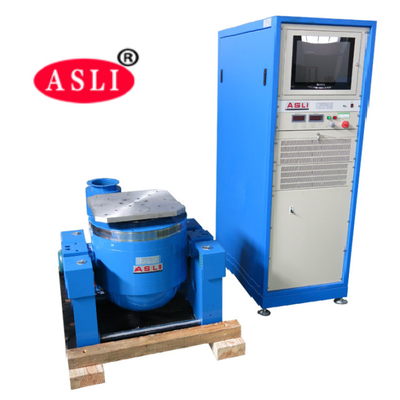

10KN το ηλεκτροδυναμικό MIL STD 810 συστημάτων δονητών δόνησης EN IEC ΩΣ 60068.2.27
Product Details
| ημιτονοειδής δύναμη: | 3000N έως 200000N | κατεύθυνση δόνησης: | κατακόρυφη δόνηση ή x, y, z |
|---|---|---|---|
| Ταχύτητα: | 1,8 m/s | Συχνότητα: | 3~3500HZ |
| επιτάχυνση: | 100 γρ | Εκτόπισμα: | 25mm έως 100mm |
| Επισημαίνω |
MIL STD 810 σύστημα δονητών δόνησης,ΣΑΝ σύστημα δονητών δόνησης του 60068.2.27,10KN ηλεκτροδυναμικός δονητής |
||
Product Description
Είμαστε κατασκευαστής ηλεκτρικών προϊόντων σειράς δονήσεων, υιοθετώντας προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας δομής διπλού μαγνητικού κυκλώματος, αυτο-παραγόμενων σκελετικών δακτυλίων δράσης, αερομεταφερόμενης υποστήριξης, ρουλεμάν και γραμμικής καθοδήγησης, και απομόνωσης άξονα περιστροφής. Αυτές οι τεχνολογίες επιτρέπουν στο σύστημα να εκτελεί δοκιμές ημιτονοειδών δονήσεων σε τρεις άξονες X, Y και Z και δοκιμές τυχαίων δονήσεων ευρέος φάσματος, καθώς και κλασικές δοκιμές παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμές φάσματος απόκρισης κρούσης.
Ο ελεγκτής δονήσεων υψηλής συχνότητας χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές, τις οικιακές συσκευές και άλλους τομείς.
- Καλά σχεδιασμένος σκελετός δυναμικού δακτυλίου, με υψηλότερη συχνότητα αξονικού συντονισμού σταδίου.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρουλεμάν rocker rod με ευθεία και εισαγόμενη σύνθετη ακαμψία σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα περιστροφής, βάση αφιερωμένη στη χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης τεχνολογίας διασφαλίζει υψηλή αξιοπιστία του δυναμικού δακτυλίου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Στατική ακαμψία και δυναμική ακαμψία της μικρής μπάλας ρουλεμάν, αυξάνοντας την ικανότητα του τραπεζιού δονήσεων και βελτιώνοντας την απόδοση χαμηλής συχνότητας.
| Μοντέλο | Ονομαστική Δύναμη Ημιτόνου (N) | Ονομαστική Δύναμη Τυχαίας Δόνησης (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- Ονομαστική Δύναμη: Δύναμη ημιτόνου 10000N; δύναμη τυχαίας δόνησης 10000N; δύναμη κρούσης 10000N.
- Εύρος Συχνότητας: 5 Hz έως 3500 Hz; σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση.
- Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα.
- Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767.
- Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα/μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας.
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο).
- Μέγιστη Ταχύτητα: 1.8 m/s.
- Μέγιστη Μετατόπιση: 51 mm p-p (χωρίς φορτίο), διπλή κορυφή.
- Μετατόπιση Κρούσης: 51 mm.
- Βάρος Κινητού Πηνίου: 14 kg.
- Κατευθύνσεις Δόνησης: Κάθετη + οριζόντια δόνηση.
- Κύμα Δόνησης: Ημίτονο, τυχαία, κρούση.
- Διάμετρος Κινητού Πηνίου: Φ240 mm.
- Διάσταση Συστήματος Δονήσεων: Π1046 × Υ660 × Β783 mm.
- Βάρος Συστήματος Δονήσεων: 900 kg.
- Εντός μικρής πάγκου φόρτωσης για επίτευξη υψηλότερης επιτάχυνσης και συχνότητας λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση του πάγκου ολόκληρου του μηχανήματος.
- Η οριζόντια βάση και η βάση δονήσεων είναι ενιαίου τύπου, με τέλεια δομή και ευκολία εγκατάστασης και ρύθμισης.
- Στατική πίεση τροχιάς, σχήμα V, με ικανότητα αντίστασης στην κλίση και αντίστασης σε πλάγια φόρτιση.
- Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
- Οι χρήστες θα πρέπει να προετοιμάσουν περονοφόρα ανυψωτικά και εργαλεία μετακίνησης για τη μετακίνηση του εξοπλισμού, καθώς είναι πολύ βαρύς. Παρακαλούμε επίσης να βεβαιωθείτε ότι η πόρτα είναι αρκετά μεγάλη για να εισέλθει ο εξοπλισμός.
- Το περιβάλλον λειτουργίας του μηχανήματος θα πρέπει να είναι σε θερμοκρασία δωματίου με καλό αερισμό. Συνιστούμε ανεπιφύλακτα την εγκατάσταση κλιματιστικού στον χώρο εργασίας. Η απόσταση από την αριστερή/δεξιά/πίσω πλευρά του μηχανήματος πρέπει να είναι τουλάχιστον 700 mm. Η μπροστινή πλευρά πρέπει να είναι τουλάχιστον 1500 mm.
Πρώτα φιλμ PP, μετά αφρός 10 mm μεταξύ μηχανήματος και θήκης, και εξωτερικά μια τυπική ξύλινη θήκη εξαγωγής.
Είμαστε εργοστάσιο με 28 χρόνια εστίασης στον τομέα των οργάνων δοκιμών και 4 χρόνια εμπειρίας εξαγωγών.
Γενικά περίπου 20 εργάσιμες ημέρες. Εάν έχουμε έτοιμα προϊόντα, μπορούμε να κανονίσουμε την αποστολή εντός 3 εργάσιμων ημερών. Λάβετε υπόψη ότι οι χρόνοι παράδοσης της παραγωγής μας εξαρτώνται από συγκεκριμένα αντικείμενα και ποσότητες αντικειμένων.
12 μήνες εγγύηση. Μετά την εγγύηση, η επαγγελματική ομάδα εξυπηρέτησης μετά την πώληση θα παρέχει τέλεια τεχνική υποστήριξη και θα βοηθά τους πελάτες να επιλύουν προβλήματα που αντιμετωπίζουν κατά τη χρήση του προϊόντος μας, χειριζόμενη τα προβλήματα και τα παράπονα των πελατών με επαγγελματικό και έγκαιρο τρόπο.
Υπηρεσία: Υπηρεσία OEM, υπηρεσία σχεδιασμού, υπηρεσία ετικέτας αγοραστή.
Ποιότητα: Κάθε όργανο πρέπει να υποβάλλεται σε 100% ποιοτικό έλεγχο και δοκιμή. Τα τελικά προϊόντα πρέπει να περνούν από ένα ίδρυμα βαθμονόμησης τρίτου μέρους πριν από την αποστολή και την παράδοση.
Εάν το προϊόν είναι εύκολο στην εγκατάσταση και την εκπαίδευση, οι πελάτες μπορούν να διαβάσουν το εγχειρίδιο λειτουργίας και συντήρησης για εγκατάσταση και χρήση. Εάν το προϊόν είναι δύσκολο στη χρήση, οι πελάτες μπορούν να έρθουν στο εργοστάσιο ASLi για να μάθουν πώς να το εγκαταστήσουν και να το χρησιμοποιήσουν. Οι μηχανικοί μας έχουν διαβατήρια και μπορούν να ταξιδέψουν στο εξωτερικό.
Θάλαμοι περιβάλλοντος, θάλαμοι θερμοκρασίας (υγρασίας), θάλαμοι PCT/Hast (θάλαμοι δοκιμών υψηλής επιταχυνόμενης τάσης), θάλαμοι ESS, θάλαμοι σταθερότητας walk-in, φούρνοι κενού, θάλαμοι υψομέτρου, συστήματα δοκιμής δονήσεων, δοκιμαστές μηχανικής κρούσης, συνδυασμένοι θάλαμοι περιβαλλοντικών δονήσεων, κ.λπ.
Καλωσορίζουμε τους νέους και τακτικούς πελάτες μας να επισκεφθούν το εργοστάσιό μας για τον τραπέζι δονήσεων. Για οποιαδήποτε ερώτηση, μη διστάσετε να επικοινωνήσετε μαζί μας.
