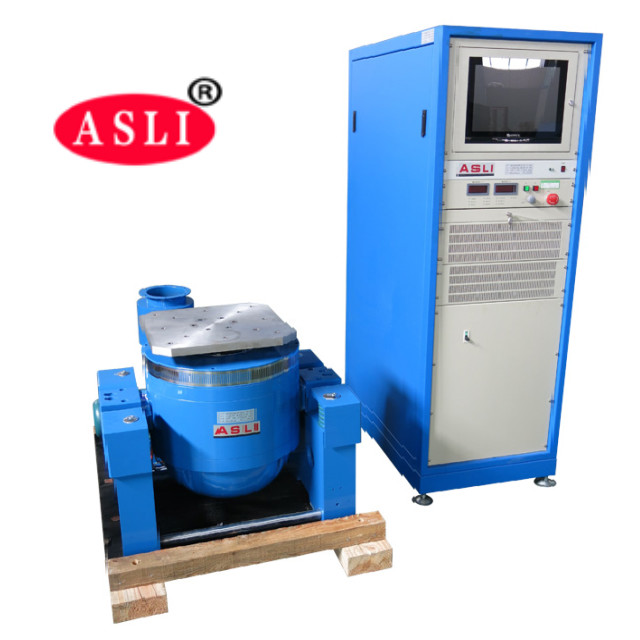

Δονητής δόνησης υψηλής συχνότητας IEC 60068-2-64-2008 ASTM D4169-08
Product Details
| Δύναμη του αέρα: | 3000N | Ταχύτητα: | 10,6m/s |
|---|---|---|---|
| Κατεύθυνση δονήσεων: | κάθετος οριζόντιος | Εφαρμογή: | Εργαστήριο |
| Συχνότητα: | 3~3500HZ | Ισχύς: | 380v 3 φάση |
| Μετατόπιση: | 25 χιλιοστά | ||
| Επισημαίνω |
Δονητής δόνησης υψηλής συχνότητας ASTM,Δονητής δόνησης υψηλής συχνότητας IEC,Πίνακας δονητών δόνησης ASTM D4169-08 |
||
Product Description

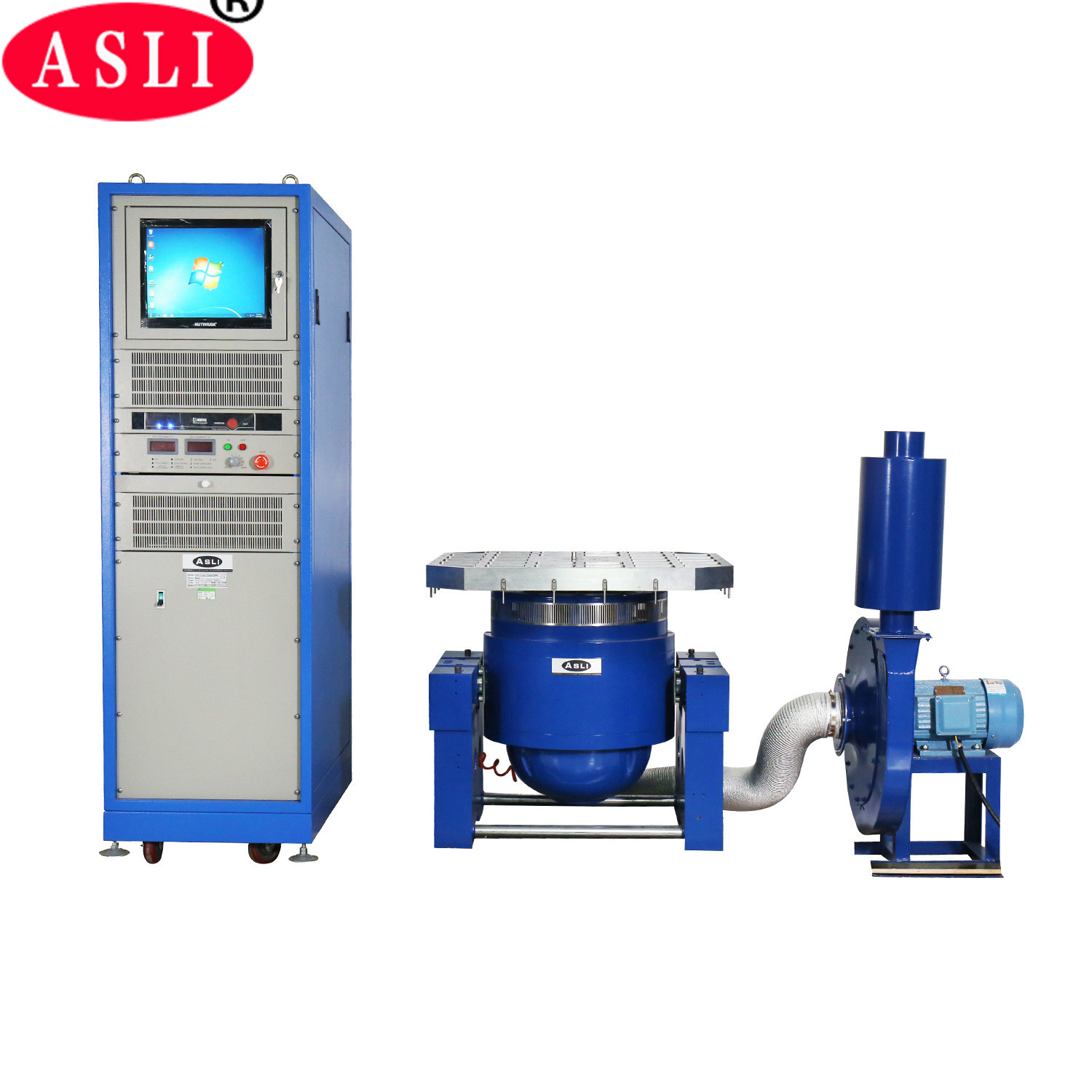

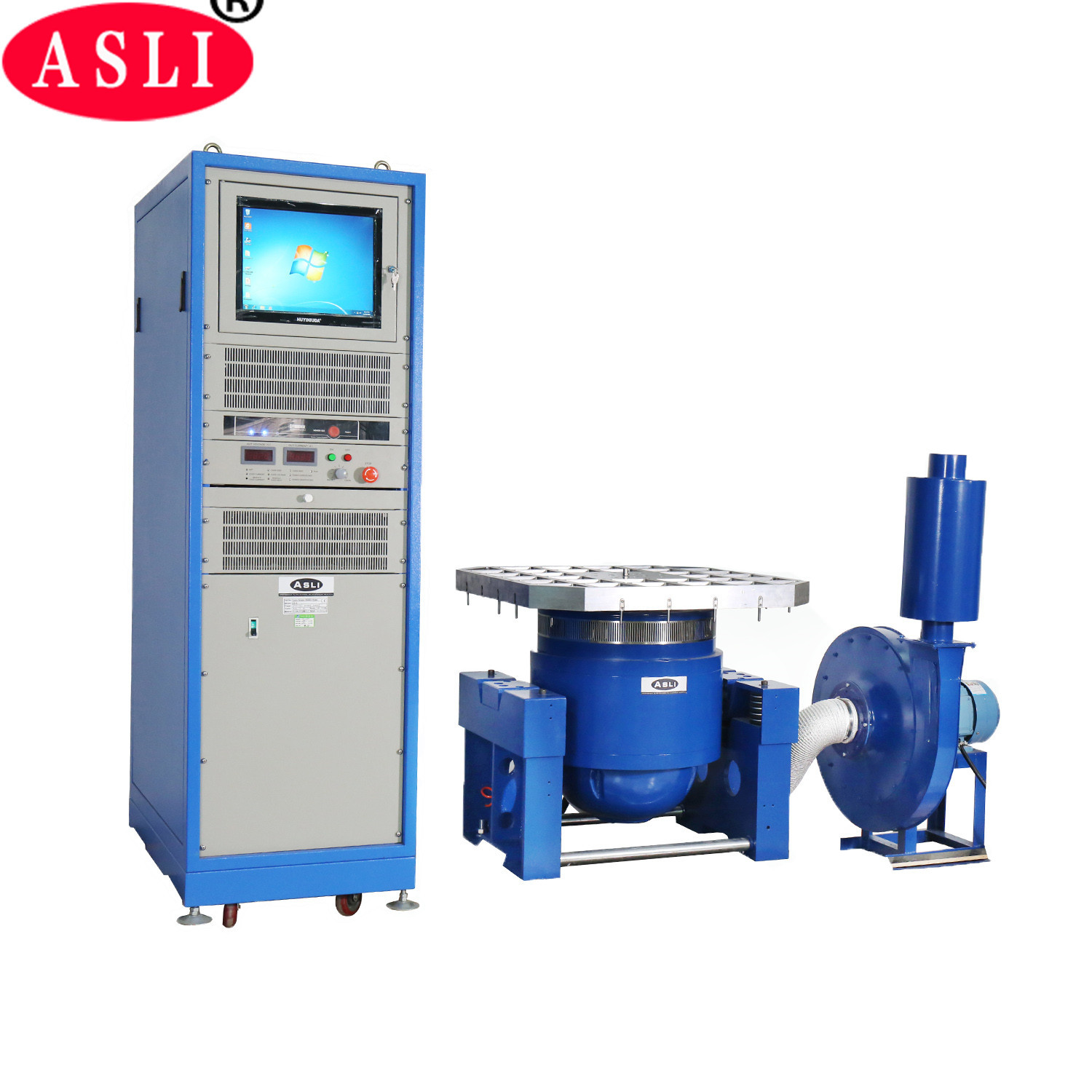

Είμαστε κατασκευαστής προϊόντων σειράς Ηλεκτροδυναμικών Δοκιμαστών Δόνησης Υψηλής Συχνότητας. Τα συστήματά μας υιοθετούν προηγμένες σύγχρονες τεχνολογίες, συμπεριλαμβανομένης μιας δομής διπλού μαγνητικού κυκλώματος, αυτο-παραγόμενων δακτυλίων δράσης σκελετού, αερομεταφερόμενης στήριξης, ρουλεμάν και γραμμικής καθοδήγησης, και απομόνωσης άξονα περιστροφής. Αυτές οι τεχνολογίες επιτρέπουν την ολοκλήρωση δοκιμών ημιτονοειδούς δόνησης στους τρεις άξονες X, Y, Z και δοκιμών τυχαίας δόνησης ευρέος φάσματος, καθώς και κλασικών δοκιμών παλμών (ημιτονοειδές, τραπεζοειδές, πριονωτό κύμα) και δοκιμών φάσματος απόκρισης κρούσης.
Αυτά τα προϊόντα χρησιμοποιούνται ευρέως στους τομείς της εθνικής άμυνας, των όπλων, της αεροπορίας, της αεροδιαστημικής, των επικοινωνιών, των ηλεκτρονικών, των ηλεκτρικών συσκευών και των οικιακών συσκευών.
- Καλοσχεδιασμένος σκελετός δυναμικού δακτυλίου, με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος: χαμηλή διαρροή μαγνητικής ροής, συμπαγής και ορθολογική δομή.
- Ρουλεμάν ροδών βραχίονα, ευθεία και εισαγόμενη σύνθετη ακαμψία σώματος, με ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα περιστροφής, ειδικά για χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα κίνησης εξασφαλίζει υψηλή αξιοπιστία του δυναμικού δακτυλίου.
- Ο νέος σχεδιασμός αγωγού ενισχύει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία της μικρής μπάλας ρουλεμάν αυξάνουν την ικανότητα του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.
- Ονομαστική Δύναμη: Ημιτονοειδής δύναμη 3000N; Τυχαία δύναμη 3000N; Δύναμη κρούσης 6000N
- Εύρος Συχνότητας: 3Hz έως 3500Hz; Σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
- Λειτουργία Σάρωσης Συχνότητας: Γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Αριθμός Σαρώσεων Συχνότητας: 1 έως 32767
- Χρόνος Σάρωσης Συχνότητας: Σταθερή συχνότητα/μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
- Μέγιστη Ταχύτητα: 1,6 m/s
- Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση Κρούσης: 25 mm
- Βάρος Κινητού Πηνίου: 3,5 kg
- Κατευθύνσεις Δόνησης: Κάθετη
- Κύμα Δόνησης: Ημίτονο, τυχαίο, κρούση
- Διάμετρος Κινητού Πηνίου: Φ150 mm
- Διάσταση Συστήματος Δόνησης: Π750 × Υ599 × Β680 mm
- Βάρος Συστήματος Δόνησης: 490 kg
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (kg) | Κινητό Πηνίο (kg) | Διάσταση Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
- Η δομή διπλού μαγνητικού κυκλώματος εξασφαλίζει υψηλή ένταση μαγνητικού πεδίου και μειώνει τη διαρροή ροής. Μια ειδική δομή απομαγνήτισης μπορεί να μειώσει τη διαρροή ροής κάτω από 1 mT.
- Ελατήρια τύπου U, ρουλεμάν και γραμμικό ρουλεμάν παρέχουν ισχυρή αντίσταση σε παραμορφωτικό φορτίο.
- Τα ελατήρια αέρα χρησιμοποιούνται για την απομόνωση δονήσεων. Το σύστημα δόνησης λειτουργεί σταθερά ακόμη και με βαρύ φορτίο — δεν απαιτείται ειδική βάση.
- Παρέχονται συσκευές προστασίας για υπερθέρμανση, υπερφόρτωση, υπερβολικό ρεύμα, υπέρταση και υπερβολική μετατόπιση του δοκιμαστή δόνησης. Οι συσκευές προστασίας ηλεκτρικού δικτύου καλύπτουν υπέρταση, υπόταση και έλλειψη φάσης. Η προστασία ισχύος κίνησης περιλαμβάνει περιορισμό ρεύματος, ομαλή εκκίνηση, υπερθέρμανση, βραχυκύκλωμα και προστασία σφάλματος μονάδας.
- Μπορεί να ολοκληρώσει δοκιμές ημιτόνου, τυχαίας και κρούσης περιβάλλοντος.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για διακύμανση τάσης — ±10% είναι αποδεκτό.
- Αυτό το σύστημα έχει ελάχιστες απαιτήσεις για αντίσταση γείωσης — ≤4Ω είναι αποδεκτό.
- Υψηλή αξιοπιστία, ιδιαίτερα κατάλληλο για μακροχρόνια λειτουργία.
- Μέσα σε ένα μικρό τραπέζι φόρτωσης, επιτυγχάνεται υψηλότερη επιτάχυνση και συχνότητα λειτουργίας, βελτιώνοντας την ικανότητα φόρτωσης και την απόδοση ολόκληρου του τραπεζιού μηχανής.

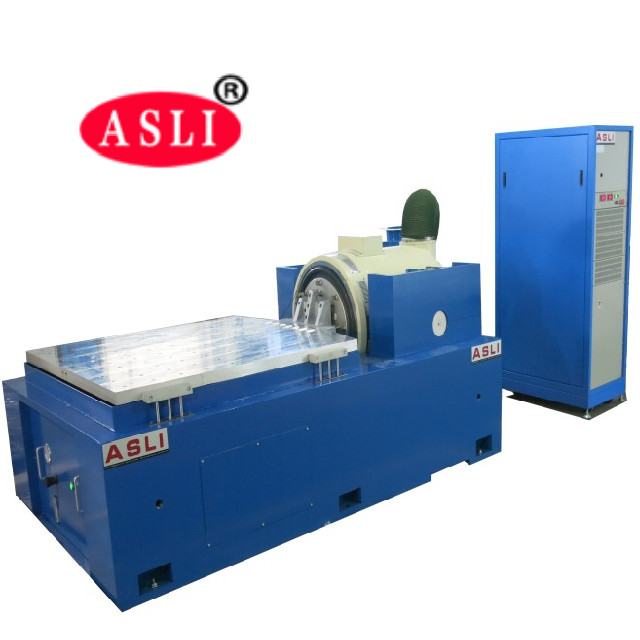

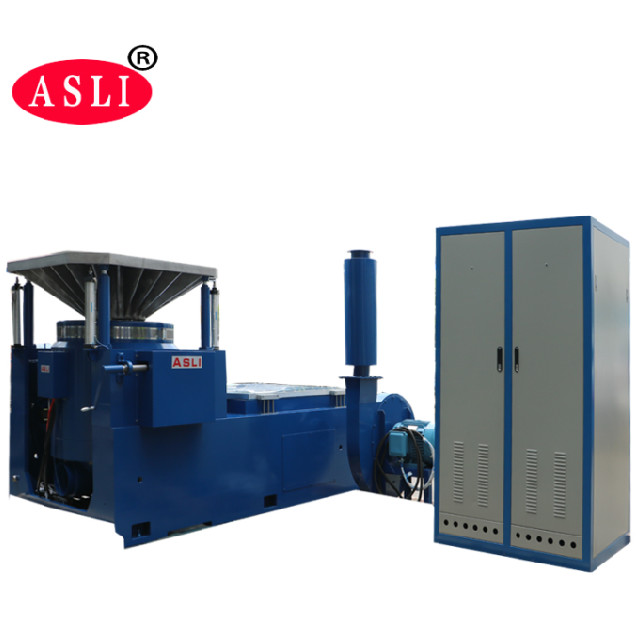

- Η οριζόντια βάση και η βάση δόνησης είναι ενιαίου τύπου, με τέλεια δομή και βολική εγκατάσταση και ρύθμιση.
- Τροχιά στατικής πίεσης, σχήμα V, με ικανότητα αντίστασης σε κλίση και αντίστασης σε πλευρική φόρτωση. Ενσωματωμένη αντλία λαδιού, καλή δομή και εύκολη λειτουργία.
| Μοντέλο | Μέγεθος Βάσης (mm) | Εύρος Συχνότητας (Hz) | Βάρος Κινητών Μερών (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

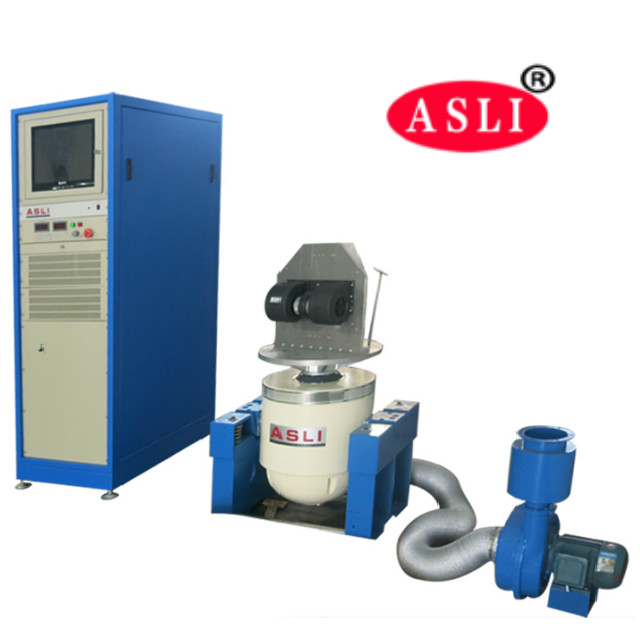

Η κάθετη επεκτατική βάση VT και οι καθορισμένοι σφιγκτήρες έχουν υπολογιστεί με ακρίβεια και σχεδιαστεί σχολαστικά για να διασφαλίσουν ότι ο πελάτης αποκτά την καλύτερη απόδοση σύμφωνα με την τέλεια δομή, το υψηλής ποιότητας υλικό και την κατασκευή.
| Μοντέλο | Βάρος (kg) | Μέγιστη Συχνότητα (Hz) | Μέγεθος Βάσης |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Στρογγυλή βάση) | 220 | 350 | Φ1200 |
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με τον Ηλεκτροδυναμικό Μηχανισμό Μηχανικών Δοκιμών Υψηλής Συχνότητας Δοκιμαστή Κόπωσης Δόνησης, μη διστάσετε να επικοινωνήσετε μαζί μας.
