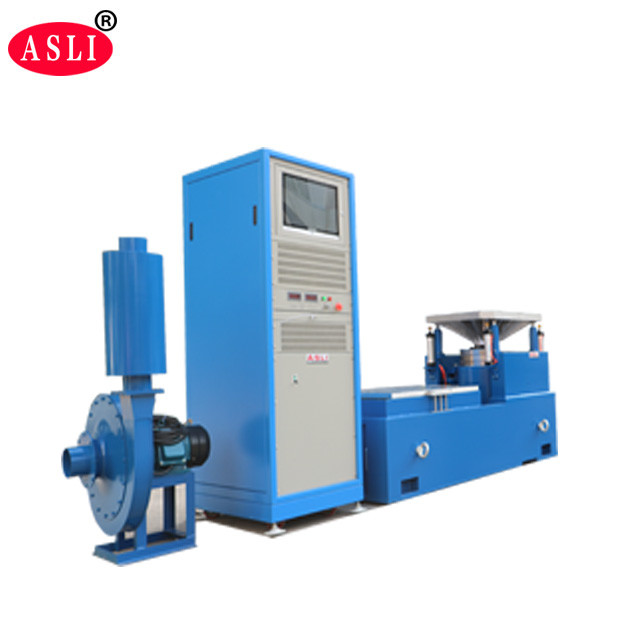

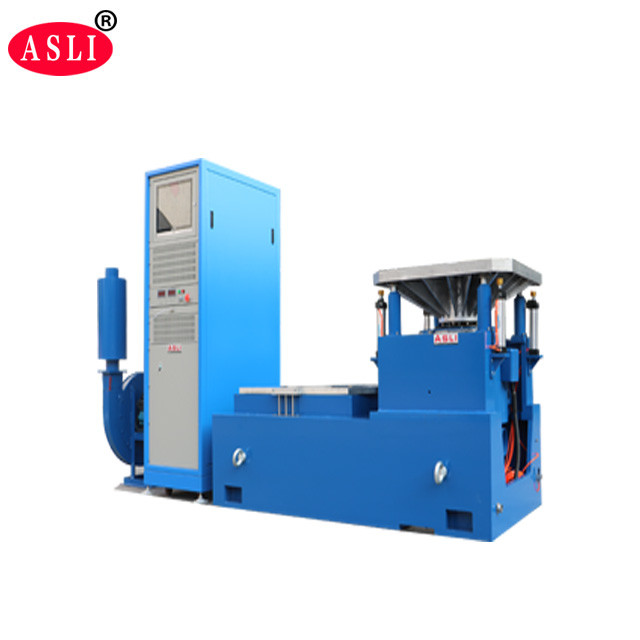

ISO 13355 ηλεκτροδυναμική μηχανή δοκιμής δόνησης υψηλής συχνότητας για την ηλεκτρονική
Product Details
| Δύναμη του αέρα: | 6000N | ΤΑΧΥΤΗΤΑ: | 10,6m/s |
|---|---|---|---|
| Μετατόπιση: | 25 χιλιοστά | Συχνότητα: | 3~3500HZ |
| φόρτωση: | 180 κιλά | Επιτάχυνση: | 100g |
| Εφοδιασμός: | 230 χιλιοστά | ||
| Επισημαίνω |
Μηχανή δοκιμής δόνησης του ISO 13355,Ηλεκτροδυναμική μηχανή δοκιμής δόνησης υψηλής συχνότητας,Δονητής δόνησης υψηλής συχνότητας του ISO 13355 |
||
Product Description
Ο Δονούμενος Ταλαντωτής Υψηλής Συχνότητας υιοθετεί προηγμένες σύγχρονες τεχνολογίες, όπως δομή διπλού μαγνητικού κυκλώματος, αυτοδημιουργούμενους δακτυλίους δράσης σκελετού, αερομεταφερόμενη υποστήριξη, ρουλεμάν και γραμμική καθοδήγηση, και απομόνωση άξονα. Είναι ικανός να εκτελεί δοκιμές δόνησης ημιτονοειδούς τριών αξόνων X, Y και Z και δοκιμές δόνησης τυχαίου ευρέος φάσματος, καθώς και κλασικές δοκιμές φάσματος απόκρισης παλμού (ημι-ημίτονο) και κρούσης. Αυτός ο εξοπλισμός χρησιμοποιείται ευρέως στην εθνική άμυνα, τα όπλα, την αεροπορία, την αεροδιαστημική, τις επικοινωνίες, τα ηλεκτρονικά, τις ηλεκτρικές συσκευές και τις βιομηχανίες οικιακών συσκευών.
- Ονομαστική Δύναμη: ημιτονοειδής δύναμη 6000N; τυχαία δύναμη 6000N; δύναμη κρούσης 12000N
- Εύρος Συχνότητας: 5Hz έως 3500Hz; σταθερή συχνότητα, σάρωση εμπρός και πίσω, ημίτονο, τυχαία, κρούση
- Λειτουργία Σάρωσης Συχνότητας: γραμμική, λογαριθμική, σάρωση εμπρός και πίσω, σταθερή συχνότητα
- Χρόνοι Σάρωσης Συχνότητας: 1 έως 32767
- Χρόνος Σάρωσης Συχνότητας: σταθερή συχνότητα/μονή 1–3600 λεπτά; μπορούν να εμφανιστούν καμπύλες σάρωσης συχνότητας
- Μέγιστη Επιτάχυνση: 1000 m/s² (χωρίς φορτίο)
- Μέγιστο Φορτίο: 180 kg
- Μέγιστη Μετατόπιση: 25 mm p-p (χωρίς φορτίο), διπλή κορυφή
- Μετατόπιση Κρούσης: 25 mm
- Βάρος Κινητού Πηνίου: 6,5 kg
- Κατευθύνσεις Δόνησης: κάθετη
- Κύμα Δόνησης: ημίτονο, τυχαίο, κρούση
- Διάμετρος Κινητού Πηνίου: Φ230 mm
- Διαστάσεις Συστήματος Δόνησης (mm): Π850 × Υ750 × Β550 mm
- Βάρος Συστήματος Δόνησης: 590 kg
- (1) Γεννήτρια Δόνησης — 1 σετ
- (2) Ελεγκτής Δόνησης — 1 σετ
- (3) Θάλαμος Σύνδεσης Επικοινωνίας — 1 σετ
- (4) Ενισχυτής Ισχύος DA-6 — 1 σετ
- (5) Τροφοδοσία Διέγερσης — 1 τεμ.
- (7) Λογισμικό Οδήγησης — 1 σετ
- (8) Σύστημα Ψύξης — 1 σετ
- (9) Βιομηχανικός Υπολογιστής — 1 σετ
| Μοντέλο | Ονομαστική Ημιτονοειδής Δύναμη (N) | Ονομαστική Τυχαία Δύναμη (N) | Εύρος Συχνότητας (Hz) | Ονομαστική Επιτάχυνση (m/s²) | Ονομαστική Ταχύτητα (m/s) | Ονομαστική Μετατόπιση (p-p) mm | Μέγιστο Φορτίο (Kg) | Κινητό Πηνίο (Kg) | Διαστάσεις Κινητού Πηνίου (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Καλοσχεδιασμένος σκελετός δυναμικού δακτυλίου με υψηλότερη συχνότητα αξονικού συντονισμού.
- Σχεδιασμός διπλού μαγνητικού κυκλώματος με χαμηλή διαρροή μαγνητικής ροής, συμπαγή και ορθολογική δομή.
- Ρουλεμάν κυλίνδρων βραχίονα με ευθεία και προσανατολισμένη εισαγωγή ακαμψία σύνθετου σώματος, παρέχοντας εξαιρετική ικανότητα εκκεντρικού φορτίου.
- Απομόνωση άξονα, θεμέλιο αφιερωμένο στη χρήση ορμόνης, με βολική κινητή εγκατάσταση.
- Το προηγμένο σύστημα μετακίνησης διασφαλίζει υψηλή αξιοπιστία του δυναμικού δακτυλίου.
- Ο νέος σχεδιασμός αγωγού βελτιώνει την ψυκτική επίδραση.
- Η στατική ακαμψία και η δυναμική ακαμψία του μικρού μπαλονιού ρουλεμάν αυξάνουν την ικανότητα φόρτισης του τραπεζιού δόνησης και βελτιώνουν την απόδοση χαμηλής συχνότητας.
