Ηλεκτροδυναμικός μηχανικός πίνακας δονητών δόνησης άξονα 10KN XYZ
Product Details
| ημιτονοειδής δύναμη: | 3000N έως 200000N | κατεύθυνση δόνησης: | κατακόρυφη δόνηση ή x, y, z |
|---|---|---|---|
| Ταχύτητα: | 1,8 m/s | Συχνότητα: | 3~3500HZ |
| επιτάχυνση: | 100 γρ | Εκτόπισμα: | 25mm έως 100mm |
| Επισημαίνω |
Ηλεκτροδυναμικός μηχανικός πίνακας δονητών,10KN μηχανικός πίνακας δονητών,Ηλεκτροδυναμικός δονητής δόνησης άξονα XYZ |
||
Product Description

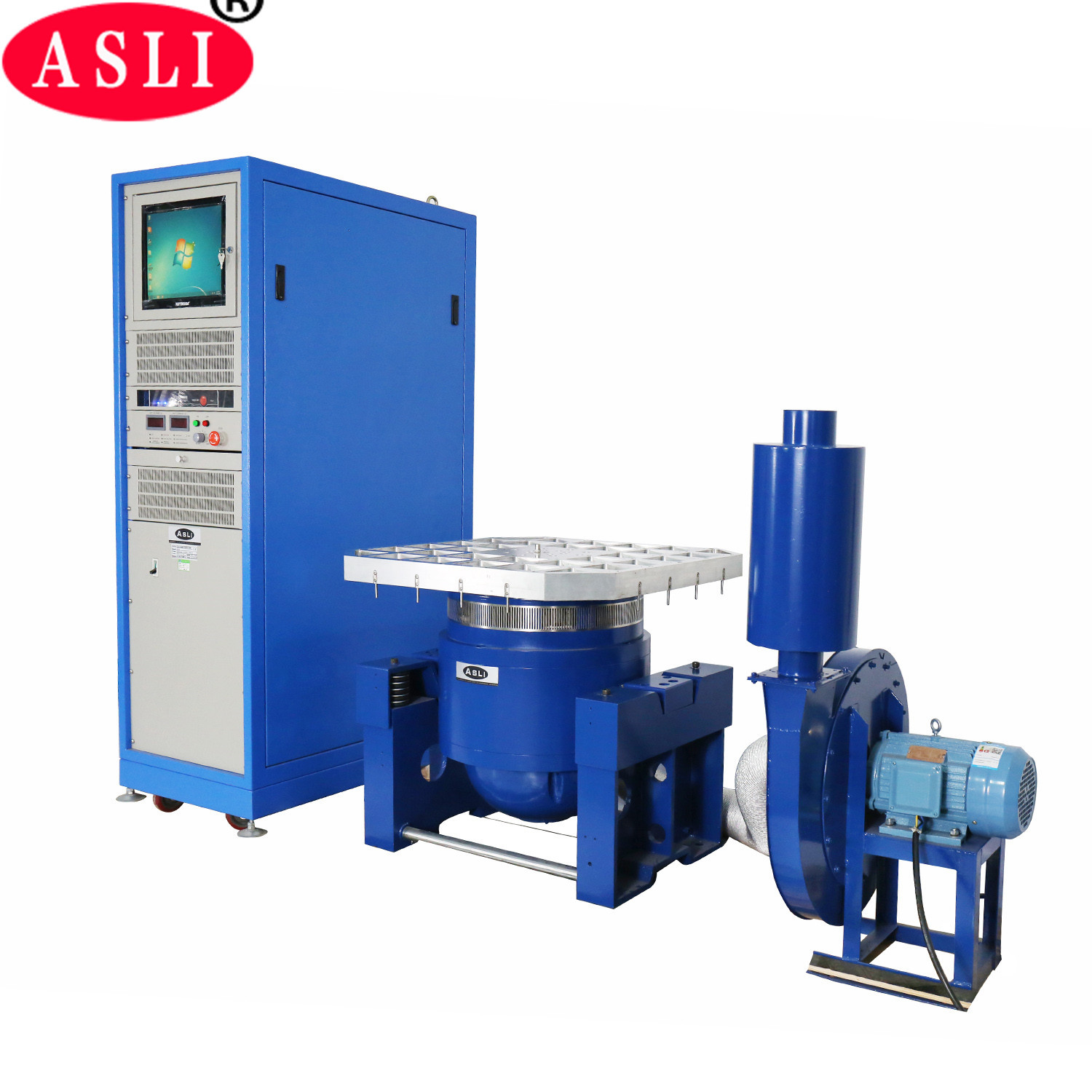

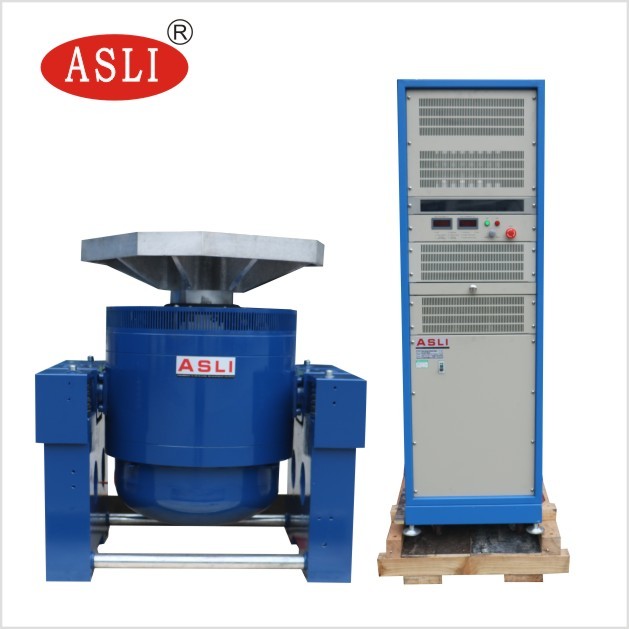

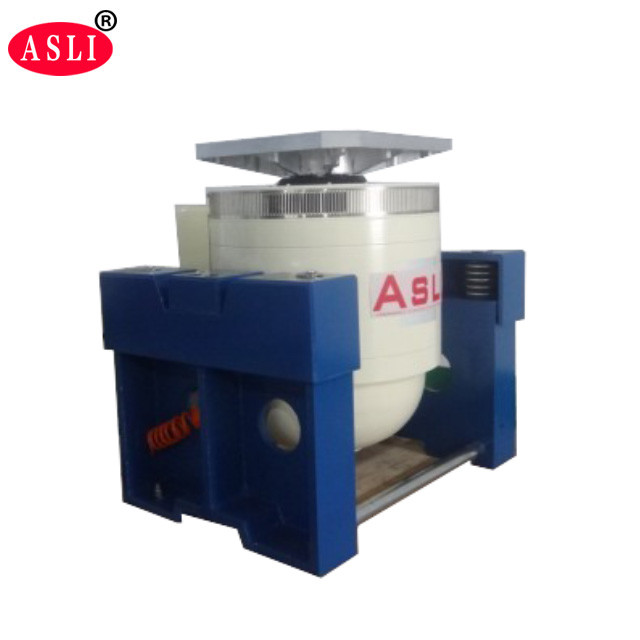

Το 10KN XYZ Axis Vibration Electrodynamic Mechanical Shaker Table είναι ένα σύστημα δοκιμής δονήσεων υψηλής συχνότητας σχεδιασμένο για ακριβή προσομοίωση πολλών αξόνων.ευρυζωνικές τυχαίες δονήσεις, και κλασικές δοκιμές ηλεκτροσόκ παλμού σε όρους X, Y και Z, καθιστώντας την μια ευπροσάρμοστη λύση για αυστηρές δοκιμές περιβάλλοντος και αξιοπιστίας.
Κατασκευασμένο με προηγμένη ηλεκτροδυναμική τεχνολογία, το σύστημα αυτό ενσωματώνει μια διπλή μαγνητική δομή κυκλώματος, αυτογεννημένους κύκλους δράσης σκελετού, αεροπορική υποστήριξη,ελαστικά κυλίνδρων με γραμμική καθοδήγησηΑυτά τα χαρακτηριστικά σχεδιασμού επιτρέπουν την ακριβή αναπαραγωγή των πραγματικών συνθηκών δονήσεων και συγκρούσεων για την επικύρωση του προϊόντος.
Αυτός ο ηλεκτροδυναμικός δονητικός κουνητήρας χρησιμοποιείται ευρέως σε βιομηχανίες που απαιτούν αυστηρά πρότυπα δοκιμών δονήσεων και συγκρούσεων, συμπεριλαμβανομένων:
- Εθνικά συστήματα άμυνας και όπλων
- Αεροπορική και αεροδιαστημική μηχανική
- Επικοινωνίες και ηλεκτρονικά
- Ηλεκτρικές συσκευές και οικιακές συσκευές
- Δοκιμές πιστοποίησης και αξιοπιστίας βιομηχανικού προϊόντος
Το σύστημα εκτελεί δοκιμές τριών αξόνων X, Y και Z, δοκιμές ευρυζωνικών τυχαίων δονήσεων και κλασικές δοκιμές παλμών (μισό sinus, τραπεζοειδές,Δοκιμαστικό φάσμα για την απόκριση σε σοκ.
- Καλά σχεδιασμένο δυναμικό σκελετό κύκλου που παρέχει υψηλότερη συχνότητα αξιωτικού συντονισμού.
- Δύο μαγνητικά κυκλώματα με χαμηλή διαρροή μαγνητικής ροής, συμπαγή δομή και ορθολογική διάταξη.
- Ρολεμικά ρουλεμάνια με εξαγωγικά προσανατολισμένο σύνθετο σώμα για άριστη εκκεντρική ικανότητα φόρτωσης.
- Τρίγωνο απομονωτικό θεμέλιο αφιερωμένο στην απομόνωση από δονήσεις, με βολική κινητή εγκατάσταση.
- Προηγμένη τεχνολογία κινητικού συστήματος που εξασφαλίζει υψηλή αξιοπιστία του δυναμικού κύκλου.
- Νέος σχεδιασμός αγωγών που ενισχύει την επίδραση ψύξης για διαρκή λειτουργία.
- Η στατική και η δυναμική δυσκαμψία του ρουλεμάνου ελαχιστοποιούν το αερόστατο, αυξάνοντας την χωρητικότητα του τραπεζιού δονήσεων και βελτιώνοντας τις επιδόσεις χαμηλής συχνότητας.
Οι ακόλουθες παραμέτροι ισχύουν για το μοντέλο ES-10, σύμφωνα με το MIL STD 810 και το IEC/EN/AS 60068.2.27 πρότυπα για ηλεκτροδυναμικά συστήματα δονητικών συσσωρευτών.
| Σχήμα | Ονομαστική δυναμική sinus (N) | Διορισμένη τυχαία δύναμη (N) | Περιοχή συχνοτήτων (Hz) | Καθορισμένη ταχύτητα (m/s) | Ονομαστική μετατόπιση (p-p) mm | Μέγιστη φόρτιση (kg) | Κουμπίνα μετακίνησης (Kg) | Μέγεθος της κινούμενης τροχιάς (mm) |
|---|---|---|---|---|---|---|---|---|
| ΕΣ-10 | 10000 | 10000 | 3 ¢ 3000 | 1.8 | 51 | 270 | 14 | Φ240 |
- Δυνάμωση ονομαστικής ισχύος: δύναμη sinus 10000N, τυχαία δύναμη 10000N, δύναμη κλονισμού 10000N.
- Περιοχή συχνοτήτων: 5 Hz έως 3500 Hz, σταθερή συχνότητα, σάρωση μπρος και πίσω, sinus, τυχαίο, σοκ.
- Τρόπος συχνότητας σαρώσεως: γραμμική, λογάριθμη, σαρώσεως μπρος και πίσω, σταθερή συχνότητα.
- Χρόνος συχνότητας σαρώματος: 1 έως 32767.
- Χρόνος συχνότητας σαρώσεως: σταθερή συχνότητα / 1 ̊3600 λεπτά· μπορούν να εμφανίζονται καμπύλες συχνότητας σαρώσεως.
- Μέγιστη επιτάχυνση: 1000 m/s2 (χωρίς φορτίο).
- Μέγιστη ταχύτητα: 1,8 μέτρα/δευτερόλεπτο.
- Μέγιστος εκτοπισμός: 51 mm p-p (χωρίς φορτίο), διπλή κορυφή.
- Μετατόπιση από την πρόσκρουση: 51 mm.
- Βάρος του κινούμενου σπείρου: 14 kg.
- Κατεύθυνση δονήματος: κάθετη + οριζόντια δονή.
- Κύμα δονήσεων: sinus, τυχαίο, σοκ.
- Διάμετρος του κινούμενου σπείρου: Φ240 mm.
- Μέγεθος συστήματος δονήσεων (mm): W1046 × H660 × D783 mm.
- Βάρος του συστήματος δονήσεων: 900 κιλά.
- Το μικρό πάγκο φόρτωσης επιτρέπει μεγαλύτερη επιτάχυνση και συχνότητα εργασίας, βελτιώνοντας την ικανότητα φόρτωσης και τη συνολική απόδοση του πάγκου μηχανών.

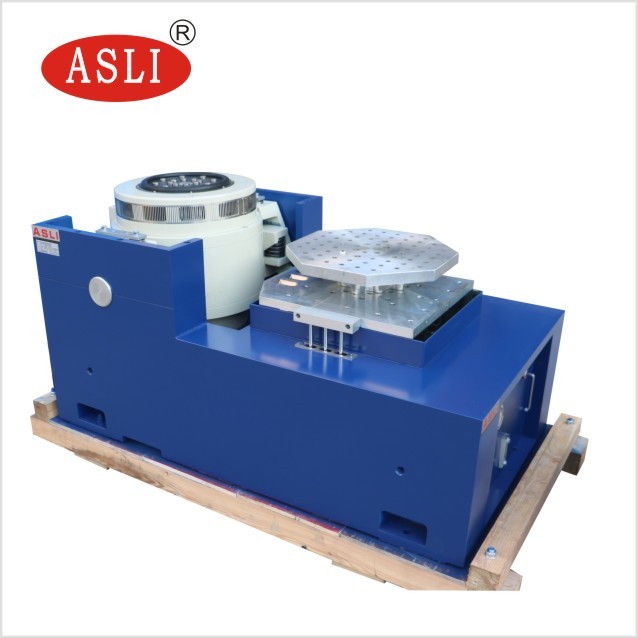

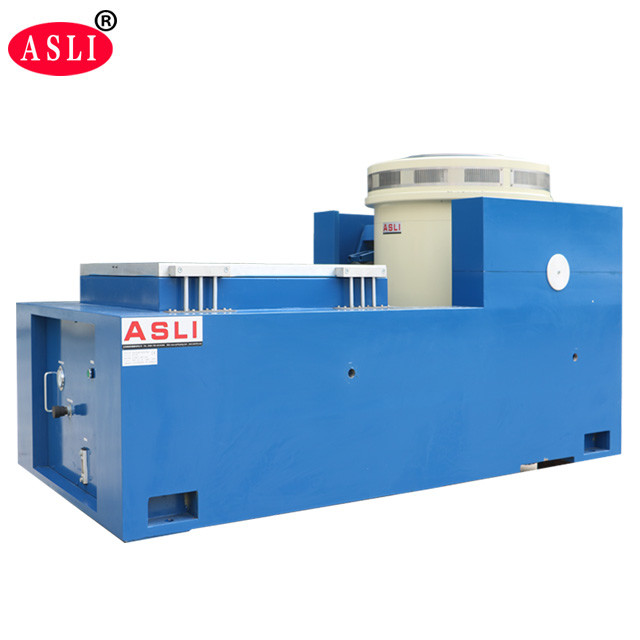

- Οριζόντιος πάγκος και πάγκος δονήσεων είναι ενιαίο είδος με ανθεκτική δομή, βολικό για εγκατάσταση και ρύθμιση.
- Η τροχιά στατικής πίεσης με σχεδιασμό σχήματος V παρέχει ανθεκτική στην κλίση και ανθεκτική στην προεξοχή φορτίου ικανότητα.
- Ενσωματωμένη αντλία πετρελαίου με καλή δομή για εύκολη λειτουργία.
- Οι χρήστες θα πρέπει να προετοιμάζουν ανελκυστήρες και εργαλεία μεταφοράς για τη μετακίνηση του εξοπλισμού, καθώς είναι πολύ βαρύ.
- Το περιβάλλον λειτουργίας πρέπει να είναι σε θερμοκρασία δωματίου με καλό εξαερισμό.και πίσω πλευρές; 1500 mm στο μπροστινό μέρος.
Το σύστημα τυλίγεται αρχικά σε φιλμ PP, κατόπιν προστατεύεται με αφρό 10 mm μεταξύ της μηχανής και της θήκης και τελικά συσκευάζεται σε τυποποιημένη θήκη αντιγραμμικού ξύλου για εξαγωγή.
Είμαστε ένα εργοστάσιο με 28 χρόνια εστίασης στο πεδίο των οργάνων δοκιμής και 4 χρόνια εμπειρίας εξαγωγής.
Γενικά περίπου 20 εργάσιμες ημέρες. Εάν έχουμε έτοιμα προϊόντα σε αποθέματα, μπορούμε να κανονίσουμε την αποστολή εντός 3 εργάσιμων ημερών. Παρακαλούμε να γνωρίζετε ότι οι χρόνοι παραγωγής εξαρτώνται από συγκεκριμένα στοιχεία και ποσότητες παραγγελίας.
Προσφέρουμε εγγύηση 12 μηνών. Μετά την περίοδο της εγγύησης, η επαγγελματική ομάδα εξυπηρέτησης μετά την πώληση παρέχει τεχνική υποστήριξη για να βοηθήσει τους πελάτες να λύσουν τα προβλήματα που αντιμετωπίζουν κατά τη χρήση των προϊόντων μας,χειρισμός ζητημάτων και καταγγελιών επισκεπτών με επαγγελματικό και έγκαιρο τρόπο.
Υπηρεσίες: Υπηρεσία OEM, υπηρεσία σχεδιασμού και υπηρεσία σήμανσης αγοραστή.Τα τελικά προϊόντα πρέπει να περάσουν από τρίτο φορέα βαθμονόμησης πριν από την αποστολή και την παράδοση..
Εάν το προϊόν είναι εύκολο στην εγκατάσταση και τη λειτουργία, οι πελάτες μπορούν να μάθουν την εγκατάσταση και τη χρήση από το εγχειρίδιο λειτουργίας και συντήρησης.Οι πελάτες μπορούν να επισκεφθούν το εργοστάσιο ASLi για να μάθουν εγκατάσταση και λειτουργίαΟι μηχανικοί μας έχουν διαβατήρια και μπορούν να ταξιδέψουν στο εξωτερικό για υποστήριξη επί τόπου.
Θάλαμοι περιβάλλοντος, θάλαμοι θερμοκρασίας (υγρασίας), θάλαμοι PCT/Hast (θάλαμοι υψηλής επιτάχυνσης δοκιμής πίεσης), θάλαμοι ESS, θάλαμοι σταθερότητας, κενόφούρνοι, θάλαμοι υψόμετρου,συστήματα δοκιμής δονήσεων, μηχανικοί δοκιμαστές συγκρούσεων, θάλαμοι συνδυασμένων δονήσεων περιβάλλοντος και πολλά άλλα.
Καλωσορίζουμε τους νέους και τακτικούς πελάτες να επισκεφθούν το εργοστάσιό μας για να δουν προσωπικά το τραπέζι του δονητή.
